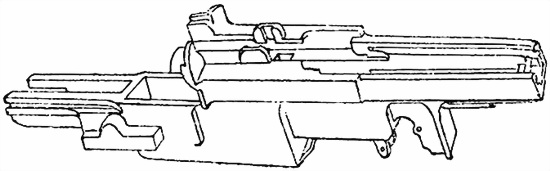

В задней части помещается затвор, ударный и спусковой механизмы (черт. 2). Сверху для затвора и его боевых выступов имеется паз. Часть эта закрывается крышкой и щитком (черт. 14). Крышка вдвигается в пазы коробки; от обратного выдвижения удерживается чекой. Под крышкой укреплен стержень, на который одета затворная пружина (черт. 2 и 15).

Черт. 14.

§ 22. Спусковой механизм состоит из спускового рычага, ползуна, спускового крючка и пружины (черт. 16).

Спусковой рычаг, упираясь своим концом в боевой взвод курка, удерживает последний во взведенном положении.

Ползун служит для передачи нажима спускового крючка на рычаг.

Черт. 15.

Черт. 16. Спусковой механизм

Он имеет спереди выступ с площадкой, на которую надавливает спусковой крючок. Сзади находится вырез, в котором помещается выступ переводчика.

Спусковой крючок со своею пружиною служит для передачи нажатия пальца на спусковой рычаг.

§ 23. Спусковая планка служит для соединения коробки с ложей. Она имеет скобу для помещения под ней спускового крючка (черт. 17).

Черт. 17. Спусковая планка

Там же помещается переводчик и предохранитель; спереди спусковая планка имеет защелку с хвостом для закрепления магазина.

Спусковая планка соединяется с коробкой выступом спереди и винтом сзади.

§ 24. Переводчик укреплен в пазу спусковой планки шпилькою, на которой и вращается как на оси. Он имеет выступ, помещающийся в гнезде ползуна спускового механизма (черт. 18 и 19).

Черт. 18. Переводчик на одиночный огонь

Черт. 19. Переводчик на непрерывный огонь

Когда хвост переводчика подан вперед и прижат к спусковой планке, выступ его повернут назад и удерживает в заднем положении ползун спускового механизма, благодаря чему спусковой крючок при нажатии не может соскальзывать с выступа ползуна: рычаг все время будет отклонен вниз, курок, по возвращении затвора в переднее положение, спусковым рычагом не задерживается, и потому стрельба будет непрерывная.

Когда хвост переводчика прижат к дужке скобы, — выступ его удерживает ползун спускового механизма отодвинутым вперед; поэтому спусковой крючок, при каждом нажатии на него, срывается с выступа ползуна, ползун и спусковой рычаг поднимаются и курок, при отходе затвора, зацепляется боевым взводом за конец рычага. Таким образом, для каждого выстрела нужно отпустить и затем снова нажать на спусковой крючок, т. е. стрельба будет одиночными выстрелами.

Предохранитель служит для устранения возможности выстрела при случайном нажатии на спусковой крючок. Он имеет лопасть с вырезом. При поднятой (влево) лопасти спусковой крючок попадает в вырез ее и не может быть отклонен назад.

§ 25. Обойма служит для удержания на своих местах сцепных щек.

§ 26. Ствольная накладка служит для предохранения рук от ожога во время стрельбы. Она имеет дыры для лучшего движения воздуха вокруг ствола, что способствует его охлаждению. Ствольная накладка соединяется с цевьем ложи, ложевым кольцом сзади и ушками спереди.

Наконечник служит для держания передней части ствола и направления его движения, а также для укрепления на нем штыка; для последней цели он имеет выступ с пазами.

§ 27. Штык (черт. 20) состоит из остроконечного стального клинка и деревянной рукояти. Клинок имеет с одной стороны острое, режущее лезвие, а с другой стороны — обух. Вдоль клинка, для его облегчения, выбраны долы.

Черт. 20.

Рукоять состоит из двух щек, наложенных с обоих сторон на комлевый конец клинка. На верхнем конце рукоятки имеется поперечная планка, с круглой дырой для надевания на ствол и с крючком для ношения штыка на поясе. Нижняя часть рукоятки стальная; на ней имеется паз для надвигания штыка на штыковой упор и защелка — для прочного закрепления его на месте.

Для ношения отомкнутого штыка на поясе к нему положена стальная ножна со скобкою для ремня.
