В открывшемся окне выберите тип нового документа Деталь.

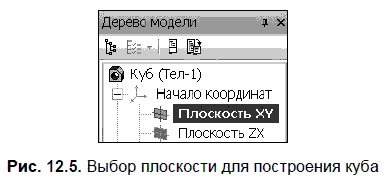

В Дереве модели укажите Плоскость XY. Введите название модели — Куб (рис. 12.5).

2. Нажмите кнопку Эскиз на панели Текущее состояние:

Плоскость ху станет параллельной экрану.

3. В появившейся Компактной панели нажмите кнопку переключения Геометрия для вызова соответствующей Инструментальной панели:

4. На панели Глобальные привязки включите привязку По сетке, а также включите изображение сетки на экране. Выберите команду Прямоугольник по центру и вершине на Инструментальной панели режима Геометрия:

5. Укажите точку — центр квадрата. Постройте квадрат со стороной, например, 50 мм (рис. 12.6).

Заканчивается эскиз повторным нажатием кнопки Эскиз:

6. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появится Панель свойств, на которой установите параметры выдавливания: Прямое направление; Расстояние 1 — 50.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

7. После включения Ориентация | Диметрия и команды Полутоновое изображение на панели Вид получится показанное на рис. 12.7 изображение куба.

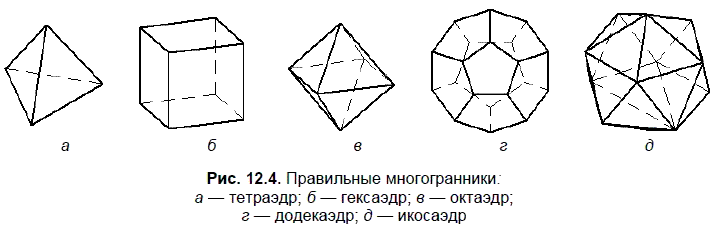

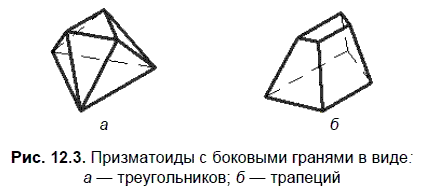

Условие. Создать твердотельную модель тетраэдра (см. рис. 12.4, а).

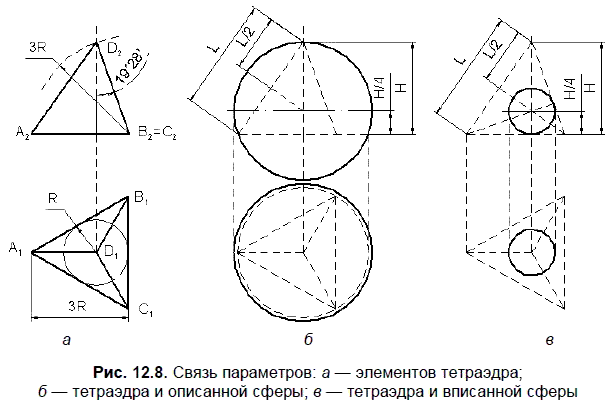

Решение. На рис. 12.8, а показаны две проекции тетраэдра с указанием связи между его основными параметрами, на рис. 12.8, б — проекции тетраэдра и описанной вокруг него сферы, а на рис. 12.8, в — проекции тетраэдра и вписанной сферы.

Модель тетраэдра создадим по сечениям. Первое сечение — основание тетраэдра, построенное, например, по величине радиуса R вписанной окружности. Вторым сечением будет вершина D, положение которой определяется известными соотношениями (рис. 12.8, а).

В табл. 12.2 описаны действия, необходимые для создания 3D-модели тетраэдра.

1. Для создания модели выполните команду Файл | Создать или нажмите кнопку Создать на панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь.

2. В Дереве модели укажите Плоскость ХY. Введите название модели — Тетраэдр (рис. 12.9).

3. Нажмите кнопку Эскиз на панели Текущее состояние:

Плоскость ху станет параллельной экрану.

4. В появившейся Компактной панели нажмите кнопку переключения Геометрия для вызова соответствующей Инструментальной панели:

5. Выберите команду Многоугольник:

В Панели свойств укажите количество вершин многоугольника — 3.

6. Укажите точку центра многоугольника. Постройте треугольник по диаметру вписанной окружности, равному, например, 30 мм (рис. 12.10).

Заканчивается эскиз повторным нажатием кнопки Эскиз:

7. В Дереве модели укажите Плоскость ZY. Нажмите кнопку Эскиз на панели Текущее состояние:

Выполните команды Операции | Спроецировать объект и укажите ребро основания. Измените стиль линии спроецированного отрезка. Проведите горизонтальную ось из начала координат и дугу R45 с центром в начале спроецированного отрезка (стиль Основная не использовать) — рис. 12.11.

На панели Геометрия:

выберите команду Точка:

Укажите точку пересечения оси и дуги (вершины D). Заканчивается эскиз повторным нажатием кнопки Эскиз:
