Следует отметить, что 3D-модель тетраэдра можно создать и другим способом, в результате выдавливания равностороннего треугольника с уклоном внутрь. При этом необходима информация о величинах:
А — глубины выдавливания;
В — угла уклона.
Условие. Создать твердотельную модель октаэдра (см. рис. 12.4, в).

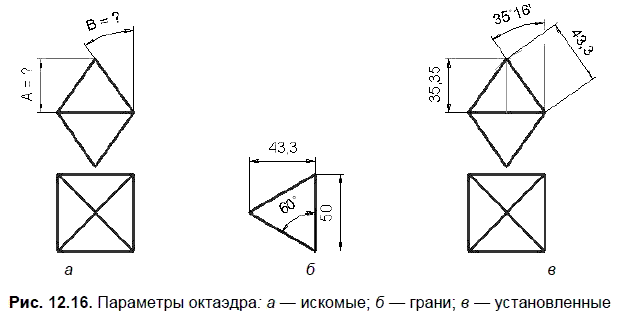

Решение. На рис. 12.16, а показана фронтальная и горизонтальная проекция октаэдра. Определим величины А и В для конкретного примера (рис. 12.16, б), в котором длина ребра октаэдра равна 50 мм. В результате несложных построений и измерений (рис. 12.16, в) определяем: А = 35,35 мм, В = 35,268°.
На примере создания модели октаэдра рассмотрим полнофукциональное использование операции Выдавливание.
1. Для создания модели выполните команду Файл | Создать или нажмите кнопку Создать на панели Стандартная:
В открывшемся окне выберите тип нового документа Деталь.

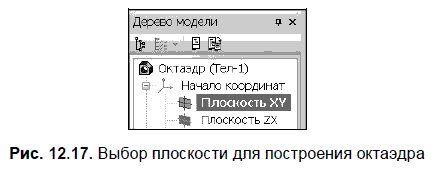

2. В Дереве модели укажите Плоскость ХY. Введите название модели — Октаэдр (рис. 12.17).
3. Нажмите кнопку Эскиз на панели Текущее состояние:
Плоскость ху станет параллельной экрану.
4. В появившейся Компактной панели нажмите кнопку переключения Геометрия для вызова соответствующей Инструментальной панели:
5. На панели Глобальные привязки включите привязку По сетке и изображение сетки на экране. Выберите команду Прямоугольник по центру и вершине:
6. Укажите точку центра квадрата. Постройте квадрат со стороной, например 50 мм. Заканчивается эскиз повторным нажатием кнопки Эскиз:
7. Нажмите кнопку Операция выдавливания:
на панели Редактирование детали:
Внизу экрана появится Панель свойств, на которой установите параметры выдавливания: Два направления; Расстояние 1 — 35.35; Уклон 1 — 35.268; Расстояние 2 — 35.35; Уклон 2 — 35.268. Ввод параметров заканчивается нажатием кнопки Создать объект:
8. После включения Ориентация | Диметрия и команды Невидимые линии тонкие:
на панели Вид получится изображение октаэдра, показанное на рис. 12.4, в.
При создании моделей правильных многогранников выбиралась пользовательская ориентация Изометрия YZX. Это позволяло нагляднее представлять модели куба и октаэдра с помощью ориентации Диметрия по сравнению с выбором других пользовательских ориентаций Изометрия.
Условие. Создать твердотельную модель икосаэдра (см. рис. 12.4, д).

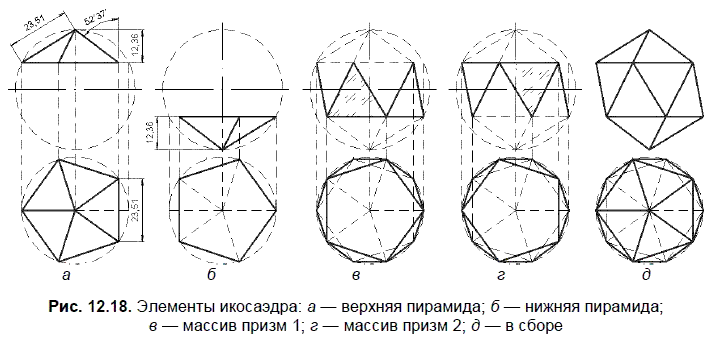

Решение. На рис. 12.18 проиллюстрированы этапы создания 3D-модели икосаэдра.
Рассмотрим последовательность действий, необходимых для создания 3D-модели икосаэдра.
1. Выберите Создать | Деталь | кнопка OK. В Дереве модели укажите Плоскость ХY. Введите название модели — Икосаэдр.
Нажмите кнопку Эскиз:
В появившейся Компактной панели нажмите кнопку переключения Геометрия для вызова соответствующей Инструментальной панели:
2. Выберите команду Многоугольник:
В Панели свойств укажите количество вершин многоугольника — 5. Укажите точку центра многоугольника. Постройте пятиугольник по диаметру описанной окружности, равному, например, 40 мм (рис. 12.19).
Заканчивается эскиз повторным нажатием кнопки Эскиз:
3. Нажмите кнопку Операция выдавливания:
на панели Редактирование детали:
Внизу экрана появится Панель свойств, на которой установите параметры выдавливания: Прямое направление; Расстояние 1 — 12.36; Уклон 1 — 52.6227, Ввод параметров заканчивается нажатием кнопки Создать объект:
