Настройку модемного соединения мы здесь рассматривать не будем, поскольку это достаточно простая задача, и очень подробно рассмотрена в работе одного из отечественных патриархов Linux – В. Водолазкого "Установка РРР-соединения в Linux".
Почему мы используем протокол РРР? Основные преимущества протокола РРР по сравнению с протоколом SLIP состоят в следующем:
• назначение IP-адресов в РРР реализуется с помощью демона pppd, что значительно упрощает процесс конфигурирования при использовании динамических IP-адресов;
• коррекция ошибок, возникающих при передаче данных, осуществляется между компьютером провайдера и клиента, а не между удаленным компьютером, откуда берутся данные, и потребителем, как в протоколе SLIP.
Для организации связи между провайдером и клиентом необходимо получить данные, представленные в табл. 30.1.

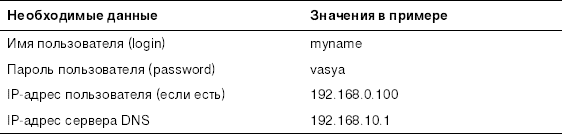

Таблица 30.1. Необходимые данные для настройки модемного соединения
Процесс установления связи между вами и провайдером состоит из следующих этапов:
• соединения с компьютером провайдера с помощью модема;
• регистрации пользователя в удаленной системе;
• установки РРР-соединения.
Для решения этих задач в Linux используется небольшой набор скриптов, каждый из которых выполняет какую-то небольшую функцию. А поскольку это набор скриптов – никто не мешает на их базе определить именно те действия, которые необходимы вам при установлении или обрыве РРР-соединения.
Размещение скриптов зависит от настройки и предпочтений вашего дистрибутива. В современных версиях дистрибутива Red Hat используется два места – каталоги /etc/ррр и /etc/sysconfig/network-scripts. Наименования скриптов так же могут быть произвольными и очень часто зависят от предпочтений сборщика дистрибутива или системного администратора.
Для нашего случая будем считать, что у нас есть следующие файлы:
• /etc/ppp/chap-secrets – этот файл используется для аутентификации пользователя провайдером по протоколу chap. Обычно содержит имя и пароль пользователя для входа к провайдеру. В нашем случае это будет выглядеть следующим образом:
myname * vasya
• /etc/ppp/pap-secrets – этот файл используется для аутентификации пользователя провайдером по протоколу рар. Обычно содержит имя и пароль пользователя для входа к провайдеру. В нашем случае это будет выглядеть следующим образом:
myname * vasya
• /etc/ppp/ip-up – данный скрипт используется для соединения с провайдером. Зачастую этот файл содержит только следующую строку:
/usr/sbin/pppd
Здесь можно настроить установление модемом соединения с провайдером или вызвать необходимый скрипт или программу;
• /etc/ppp/ip-down – этот файл используется для разрыва соединения с провайдером;
• /etc/ppp/options – это, пожалуй самый сложный и ответственный файл. Он определяет параметры нашего модема, скорость передачи по последовательному интерфейсу данных, настройки программы pppd и некоторые другие параметры. Обычно файл /etc/ppp/options оставляют неизменным, а для конфигурирования параметров соединения создают копию файла с именем /etc/ppp/options.ttySX, где ttySX – имя последовательного порта, к которому подключен наш модем. Пусть для определенности модем подключен к ttyS0 (СОМ1).# Устройство
/dev/ttyS0
# Скорость
115200
mru 1500
# наш интерфейс: удаленный интерфейс
192.168.0.100:192.168.0.101
# маска подсети
netmask 255.255.255.0
bsdcomp 0
chap-interval 15
debug
crtscts
defaultrouteПервые две строки определяют последовательный порт, к которому подключен наш модем, и скорость, на которой будет происходить обмен между модемом и последовательным портом. Далее – обратите внимание на строку со следующим содержимым:
192.168.0.100:192.168.0.101
Эта строка определяет IP-адреса нашего последовательного интерфейса и провайдера. Такую строку необходимо добавить, если провайдер выдал нам постоянный IP-адрес. Как правило, в современном мире с коммутируемыми соединениями такого не происходит. Для статического IP-адреса также необходимо задать маску подсети.
Поскольку наш компьютер является маршрутизатором для локальной сети, необходимо настроить маршрутизацию. Для этого воспользуйтесь программой route и идущей с ней документацией. В том случае (а мы предположили, что точка подключения к провайдеру у нас одна) если у вас одно подключение к провайдеру, то можно в конец файла вписать команду default route, что позволит вам добавить маршрут в системную таблицу маршрутизации, используя удаленную сторону как шлюз.
Команды pppdДалее мы рассмотрим основные команды программы pppd (табл. 30.2).

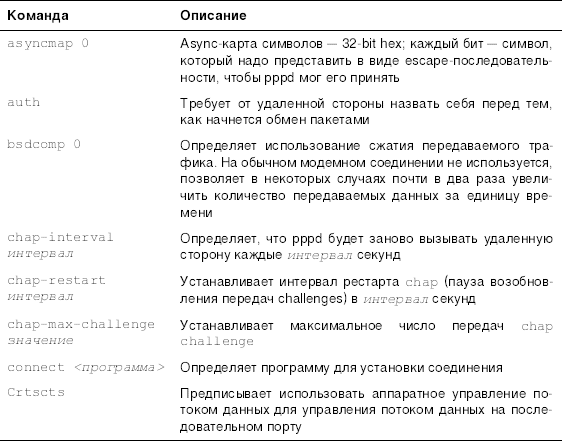

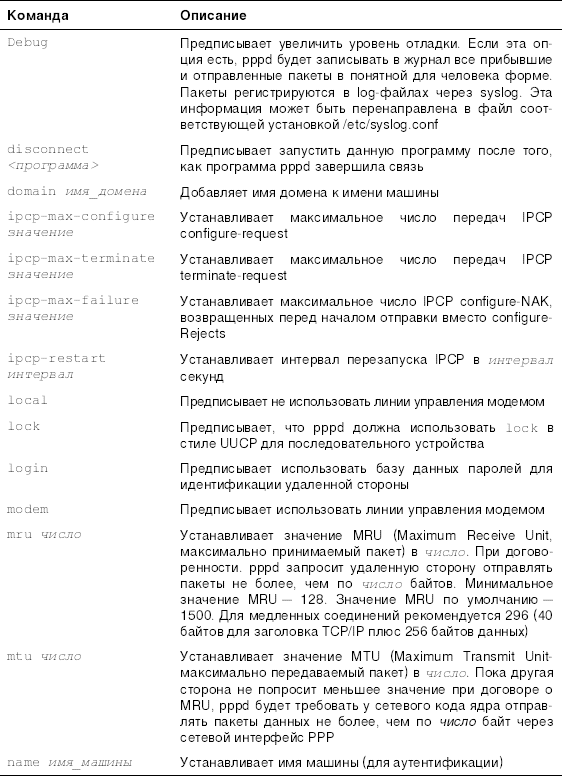

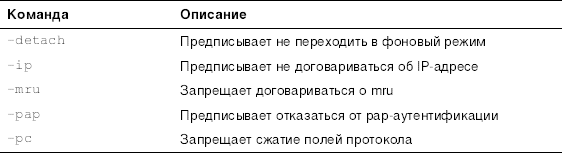

Таблица 30.2. Основные команды программы pppdКак видите, параметров много и для полного понимания вопроса необходимо изучить соответствующую документацию.
Настройка diald
Обычно программа diald входит в стандартный дистрибутив, и установка ее с помощью менеджера пакетов rpm занимает совсем немного времени. После установки необходимо привести стандартную конфигурацию программы diald в соответствие с нашими реалиями.
Чтобы лучше понять то, что мы будем делать дальше, немного о принципе работы программы diald. Программа создает соединение на псевдотерминале и устанавливает маршрутизацию на получившийся интерфейс. После этого она начинает отслеживать пакеты, проходящие по виртуальному каналу. Если кто-то пытается выйти в Интернет, diald перехватывает данные, анализирует их и на основе правил, определяемых администратором, присваивает им определенные тайм-ауты. Далее пакеты отправляются по назначению, а тайм-ауты заносятся в так называемый набор соединения. Как только в наборе появляется первый тайм-аут, diald начинает дозваниваться до провайдера и пытается установить соединение. Организовав сеанс связи, демон переустанавливает маршрутизацию на реальный канал. Таким образом, связь с внешним миром оказывается установленной.
На протяжении всего времени соединения продолжает обновляться набор соединения. Истекшие тайм-ауты удаляются, новые поступают. И так продолжается, пока по какой-либо причине трафик не прекратится. Тайм-аутов в наборе становится все меньше и меньше, и когда последний из них оканчивается, diald разрывает связь.
Теперь перейдем непосредственно к конфигурированию. Этот процесс состоит из трех частей:
• создание скрипта соединения – файл /etc/diald/connect;
• настройка основной конфигурации – файл /etc/diald.conf;
• настройка правил тайм-аутов – файл /etc/diald/standard.filter.
Создание скрипта соединения: /etc/diald/connectКак мы уже знаем, для организации сеанса связи необходимо выполнить несколько действий: дозвониться по телефону до поставщика услуг, пройти процедуру авторизации и запустить РРР-соединение. Поскольку у разных провайдеров этот процесс может коренным образом отличаться, то не имеет смысла встраивать эту процедуру в программу. Вместо этого используется внешний скрипт. Для этого достаточно подправить тот скрипт, который входит в стандартную поставку diald.
Ниже приведен вариант файла /etc/diald/connect.
