Для получения изделий высокого качества без примесей кальция или магния плавку платины заменяют прессовкой под высоким давлением (металлокерамический способ).

При разливке платины в слитки применяют изложницы из известкового туфа, стали или чистого графита.

Слиток платины при остывании дает усадку, и на его верхней поверхности образуется впадина. При наличии пузырей внутри слитка поверхность его будет выпуклой. Слитки нагревают до 1200–1300 °C и проковывают под молотом,

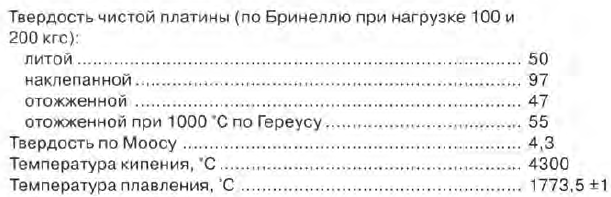

Платина тверже меди, серебра и золота, причем твердость ее возрастает с увеличением количества примесей.

Платина хорошо проводит тепло и хорошо излучает его. Коэффициент теплопроводности в температурном диапазоне от 10 до 97 °C составляет 71,2 Вт/(мК).

Удельное количество теплоты в платине при температуре плавления в твердом состоянии – 314,8 Дж/г, в жидком состоянии-51,9 Дж/г.

Плотность платины изменяется в зависимости от условий обработки. Так, например, плотность литой платины составляет 21,5 г/см3, прокаленной платиновой проволоки – 21,43, а механически обработанной платины – 21,39 г/см3.

Удлинение чистой платины по мере повышения температуры резко возрастает до максимума, затем постепенно уменьшается.

Чрезвычайно пассивная к химическим реагентам платина в химически связанном состоянии дает большое количество соединений – водородистые, кислородные, галоидные, синеродистые.

К галоидным соединениям относится фтористая, хлористая, хлорная, бромная, бромистая, йодная и йодистая платина.

Фтористая платина образуется при действии фтора на платину при температуре около 300 °С.

Хлористую платину получают при нормальном давлении и температуре ниже 370 °С двумя способами:

при выпаривании досуха водного раствора платинохлористо-водородной кислоты с последующим измельчением и нагреванием оставшейся массы в фарфоровой чашке при температуре 220–230 °C до полного удаления хлора;

путем пропускания сухого хлора через губчатую платину, находящуюся в нагретой на масляной бане до 240–250 °С стеклянной трубке.

Хлористая платина представляет собой коричневый или серо-зеленый порошок, нерастворимый в воде и растворимый в горячей соляной кислоте с образованием платинистохлористо-водородной кислоты. Из раствора хлористая платина легко выкристаллизовывается в виде игл. При нагревании теряет часть кристаллизационной воды.

Хлорную платину получают нагреванием платинохлористо-водородной кислоты или ее кристаллов в струе хлора до температуры 360 °C либо растворением платины в «царской водке».

Хлорная платина представляет собой красно-бурые гигроскопические кристаллы, растворимые в воде, спирте (1 г препарата должен полностью растворяться в 10 г абсолютного спирта) и ацетоне. При температурах до 370 °C и нормальном давлении хлорная платина устойчива. При нагревании выше 370 °C она теряет хлор и переходит в трехвалентную платину PtCl3, выше 435 °C – в хлористую. При 582 °C хлористая платина полностью разлагается с образованием металлической платины.

Бромная платина получается при длительном действии брома на платину при температуре ниже 180 °C. По внешнему виду это черно-бурый порошок с содержанием 40 % Рт.

Бромистая платина образуется в результате распада бромной платины при температуре выше 180 ºС. Внешний вид ее красно-бурая аморфная масса с содержанием 55 % платины.

Йодная платина – черный аморфный порошок с содержанием 30 % платины, получаемый при нагревании платины в парах иода.

Йодистая платина содержит 45 % платины. Получается в результате реакции между двухлористой платиной и йодистым калием. Раствор при этом окрашивается в характерный красный цвет.

Хлористая, бромистая, хлорная, бромная и йодная платина, растворяясь в избытке соляной или бромной кислоты, образует различные кислоты:

платинохлористо-водородную,

платинистохлористо-водородную,

платинобромисто-водородную,

платинистобромисто-водородную,

платиноиодисто-водородную.

Платина – исключительно стойкий по отношению к кислотам и другим соединениям металл. Она химически не окисляется при нагревании до самых высоких температур.

Платина активирует многие реакции, оставаясь неизменной. Растворяется в «царской водке» и других смесях, выделяющих хлор. В воде и спирте не растворяется. В «царской водке» платина растворяется труднее золота, так что разведенная «царская водка» при умеренных температурах может растворить золото, которое было сплавлено с платиной, не растворив Pt.

На платину действуют расплавленные щелочи, фосфор, цианиды, сульфиды и галоиды; не действуют соляная, серная и азотная кислоты.

Сплавленная с серебром, свинцом и некоторыми другими металлами, платина растворяется в азотной кислоте, особенно в присутствии золота.

Насчитывается около 40 сплавов платины – платина-алюминий, платина-титан, платина-висмут, платина-углерод, платина-сурьма и т. д.

Запасы платины и самородки

Запасы платины, как и всех металлов ее группы, на нашей планете невелики. Ее содержание в земной коре составляет 0,0000005 %. В последнее время в мире ежегодно добывается около 150–170 т платины по сравнению с примерно 2500 т золота. Весь объем когда-либо добытой платины может поместиться в небольшой куб высотой 6 м.

Платина – единственный металл в своей группе, который в промышленных количествах добывается из россыпей. Остальные МПГ добываются в основном из коренных руд собственно платиноидных месторождений. Платиновые руды, которые также являются источником получения платины и платиновых металлов, в природе распространены мало. Некоторая часть платиноидов извлекается попутно из комплексных руд медно-никелевых месторождений и совсем незначительная – из комплексных руд медно-лорфировых, медно-колчеданных, медно-ванадий-титаномагнетитовых и хромитовых месторождений,

В природе платина встречается в самородном состоянии, в виде зерен и чешуек различной величины. Самородная платина представляет собой минералы, в состав которых кроме платины входят железо, иридий, родий, палладий, медь, никель и поликсен. Последний не имеет постоянного состава и является источником добычи многих металлов.

Самородки платины встречаются, но очень редко. Существуют различные точки зрения по вопросу о том, какие выделения платины (и других драгоценных металлов) считать самородками. В основном таковыми считаются кусочки металла от 10 г и более.

Если за те тысячи лет, что ведется добыча золота, было найдено около 10 тыс. самородков этого металла, то платиновые самородки встречаются еще реже и к тому же никогда не достигают гигантских размеров золотых.

Самые крупные самородки, найденные в России, отсылают в Москву для изучения в специальной лаборатории, а затем для демонстрации на выставке Алмазного фонда РФ. Кстати, именно там хранится единственная в мире коллекция крупных самородков платины.

В начале XIX в. в России на платиновых приисках самородки находили, можно сказать, в массовом порядке: так, с 1827 по 1830 г. в районе Нижнего Тагила было сдано в казну более трех тысяч самородков массой от 10 до 100 г, 800 штук массой до 1 кг и около 100 самородков массой до 9 кг.

Примерно в тот же период на прииске «Сырков Лог» был найден и самый крупный кусок платины. Говорят, он весил около 9,5 кг, но точных данных о нем нет, так как он не сохранился, потому что был незаконно переплавлен. Несостоятельны разговоры о том, что в XIX в. на Урале был найден самородок массой 57 кг и макет его одно время демонстрировался на различных выставках – это пример нечестной рекламы, призванной показать «сказочные богатства» одного уральского прииска, намечавшегося к продаже. На самом деле такого самородка не было.

Зато существует самородок, который весит 8395 г (самый крупный в мире) и находится в Алмазном фонде России. Найден он был в 1904 г. в россыпях Исовского района на Урале.

Вообще Урал долгое время оставался главным местом добычи платины в мире. В России к концу XIX столетия было открыто и стало разрабатываться большое количество платиновых и золото-платиновых россыпей. Они концентрировались преимущественно вблизи коренных источников (дунитовых массивов), образуя россыпные узлы, или районы. Наиболее продуктивными из них были Исовский платиноносный район, Нижнетагильский, Кытлымский, Каменушинский, Сольвинский, Баранчинский и на юге – Омутнинский район по р. Омутной.

Перечисленные районы поставляли до Первой мировой войны 95–96 % всей платины, добывавшейся на Урале, или около 82–94 % мировой официальной добычи платины. Среднегодовая добыча платины составляла 290–370 пудов (4,8–6,0 т). С 1911 г, добыча россыпной платины стала падать, и в 1922 г. она составила около 0,9 т, или 41,2 % мировой добычи.

К тому времени, по официальным данным, с начала эксплуатации российских россыпей было добыто около 260 т. С учетом расхищенной платины, количество которой могло составлять от 25 до 33 %, общий объем добычи металла за этот период ориентировочно достигал около 330 т.

Допуск на расхищение платины очень симптоматичен для России. Этот показатель приходится учитывать и в наши дни. Примеров много. Вот несколько сообщений из Интернета (события 2000–2001 гг.).

Было и такое… ПЛАТИНА – ЭТО ТАКОЙ ЧЕРНЫЙ МЕТАЛЛ, КОТОРЫЙ ХОРОШО ВЫВОЗИТСЯ ВАГОНАМИ

Источники МВД сообщают: из России пытались тайком вывезти целый состав цветных и редких металлов,

На границе России с Финляндией задержан железнодорожный состав, перевозивший крупнейшую контрабандную партию цветных металлов. Там же были обнаружены новые – с заводскими пломбами – реактивные двигатели для летательных аппаратов.

В декларации груз был заявлен как том черных металлов».

По оценке таможенников, в сами вагонах состава, задержанного под Выборгом, находилось до 400 т цветных, драгоценных и редких металлов, в частности платины. К черным металлам, как установила nроверка, можно было отнести разве что сами вагоны.

ВЫНЕСЕНО ПЛАТИНОВОЕ ОБОРУДОВАНИЕ СТОИМОСТЬЮ В МИЛЛИОНЫ ДОЛЛАРОВ

Из Санкт-Петербургского филиала Государственного оптического НИИ им, СИ. Вавилова похищено 18 технологических форм для отливки линз, которые содержали платину общей массой 270 кг. Ущерб составил 104 млн 381 тыс. руб., или в американской валюте – окало 3.5 млн долл. (в 2001 г. доллар стоил окало 30 руб.).

Как сообщит в пресс-центре МВД РФ, проникнув на территорию института, четверо неизвестных в камуфляжной форме, угрожая пистолетами, связали пятерых охранников, забрали у них ключи и вошли в цех, где связали пятерых стекловаров, вскрыли бронированное хранилище и забрали оттуда формы для отливки линз.

ЗАГРАНИЦА ГОТОВА НАМ ПОМОЧЬ В ВЫВОЗЕ ДРАГОЦЕННОСТЕЙ

Из сводок МВД (лето 2001 г.). Таможенники аэропорта «Шереметьево» получили информацию о том, что одна гражданка, вылетающая к себе домой в Германию, намерена незаконно вывезти из России огромную партию драгоценностей. Во время проверки личного багажа и личного досмотра у контрабандистки были обнаружены и изъяты 232 бриллианта, изумруд массой 335 карат, турмалин массой б карат, а также 37 золотых и платиновых ювелирных изделий с бриллиантами и другими драгоценными камнями.

По словам таможенников, среди контрабандных украшений были старинные и очень редкие.

После задержания дама заявила, что в Германии является владелицей ювелирного. магазина, при вылете в Москву она якобы случайно захватила с работы портмоне, в котором все и находилось. Правда, она не смогла объяснить, почему часть украшений прятала под одеждой. После изъятия драгоценностей контрабандистку отпустили.

Если от российской уголовной хроники рубежа столетий перейти к экономической статистике того же периода, то ситуация с производством и предложением платины в мире выглядела следующим образом.

Производство платины и спрос на нее в конце XX в.

Объем предложения платины в 2000 г. по сравнению с предыдущим годом увеличился на 13,1 т, достигнув 164,6 т, и мог быть гораздо выше в случае достижения шахтами Южной Африки плановых показателей. Однако чрезвычайно плохая погода в первом квартале и забастовка в компании «Англо Платинум» привели к сокращению поставок из Южной Африки на 3,1 т по сравнению с 1999 г. Этот дефицит был восполнен благодаря увеличению отгрузок из России. После снятия ограничений на экспорт драгоценных металлов из нашей страны, создававших проблемы в предшествовавшем году, российские поставки более чем удвоились и составили 34,2 т.

Несмотря на общее увеличение предложения на 9 %, его объем вновь не достиг уровня спроса. По сравнению с 1999 г. дефицит в 9,6 т был не столь велик, однако суммарный дефицит предложения за последние два года в объемах свыше 30 т сказался на ценах на платину, которые постепенно росли в течение всего года с низшей отметки 414 долл. США в январе до пика 625 долл. в декабре.

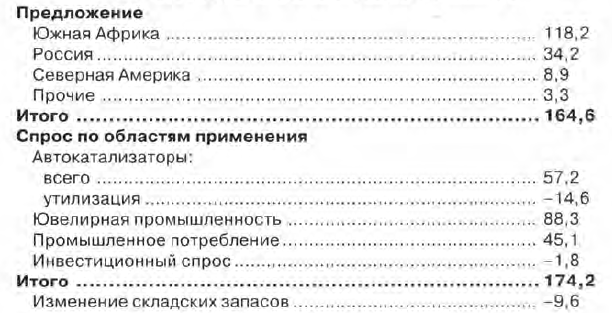

Платина: предложение и спрос в 2000 г., т

Предприятия южноафриканской платиновой промышленности в 2000 г. получили рекордно высокие прибыли, и все крупнейшие добывающие компании объявили о планах увеличения производства. Ожидалось, что уже реализуемые планы приведут к росту добычи. Однако, как уже упоминалось, затяжные дожди в начале года привели к сокращению добычи в компаниях «Англо Платинум» и «Импала». Влияние этого фактора в сочетании с забастовкой на «Англо Платинум» не смог компенсировать даже рост производства в компаниях «Лонмин» и «Крундал». В результате поставки платины из Южной Африки снизились до 118 т.

При условии, что указанные проблемы не повторятся в ближайшие годы, можно ожидать дальнейшего роста: добывающие компании уже объявили о проектах увеличения добычи на 60–62 т, а также дали понять, что существуют планы еще более значительного наращивания производства. «Корзина» цен на МПГ в 2000 г. находилась на самом высоком уровне за всю историю наблюдений, в связи с чем южноафриканские производители стремятся направлять полученные средства для инвестиций в целях удовлетворения ожидаемого роста спроса.

Наиболее агрессивные планы наращивания производства-у компании «Англо Платинум», которая утвердила график увеличения выпуска платины с 58,2 т в 2000 г. до 108,9 т в 2006 г. Фирма «Импала», как непосредственно, так и через свое дочернее предприятие «Барплатс», планирует обеспечить ежегодный рост выпуска продукции на 7,8 т. Эта компания также увеличит объемы выпуска на своем аффинажном предприятии.

Третий крупнейший производитель в Южной Африке – компания «Лонмин» уже взяла обязательство увеличить производство на своих шахтах как минимум на 6,2 т и в апреле 2001 г. объявила о создании совместного предприятия с «Англо Платинум», которое будет добывать дополнительно 7,2 т платины. Фирма «Нортхам», еще один действующий производитель, ожидает прироста выпуска на 1,6 т.

Отгрузки других западных шахт в 2000 г. сократились на 9 %. Хотя производство в Канаде на шахте «Стиллуотер» увеличилось, забастовка на «Фэлконбридже» негативно отразилась на выпуске металла, а поставки из Зимбабве упали из-за закрытия в 1999 г. шахты «Хартли Платинум».

Что касается России, то после резкого сокращения продаж в 1999 г. ее экспорт в 2000 г. составил 34,2 т платины. Из-за задержек с одобрением Президентом России экспортных квот и лицензий продажи в первом квартале года не осуществлялись, и металл вновь стал направляться на экспорт лишь в апреле. Впоследствии высокий уровень спроса позволил российским поставщикам отгрузить платину в объемах свыше уровня текущего производства без негативного влияния на растущую цену.

В то же время объемы российского производства были реализованы не полностью. Компании, работающие на россыпях в Корякском округе и на месторождении Кондер на Дальнем Востоке, вновь не получили экспортных квот. В результате единственным выходом для них стала реализация на внутреннем рынке, где цены, предлагаемые Гохраном и Центральным банком, были значительно ниже мировых. Согласно имеющимся сообщениям, производители отказались продать, по крайней мере, часть своей продукции 2000 г., протестуя против таких скидок с цены.

Небольшое предварительное резюме по России: в конце XX в. она производила около 20 % платины и занимала по этому показателю второе место в мире после ЮАР;

Россия плохо использовала возможности получения доходов от реализации платины и других МПГ. Причины – различные административные ограничения на экспорт; необходимость утверждения чуть ли не каждого экспортного шага на самом высоком уровне, вплоть до первого лица государства; отсутствие разумного законодательства по драгоценным металлам. В итоге финансовые потери страны от этих факторов стали весомой прибавкой к ущербу от деятельности граждан, отражаемой в рубрике «Было и такое».

Есть, однако, и отрадные признаки на этом фронте (тяжесть и затяжной характер противостояния отрасли и чиновников вполне оправдывают военное слово «фронт»): в 2001–2002 гг. в законодательстве по драгоценным металлам и драгоценным камням начались подвижки в сторону разума, навстречу экономическим интересам России. Отрасль ждет развития событий.

Платина – лучший ювелирный металл?

Для многих потребителей и ювелиров тут не может быть знака вопроса: они уверены, что лучше платины нет металла. У ее ценителей есть немало красивых слов и аргументов в ее пользу: платина неподражаема эстетически, у нее благородный цвет, она – лучшее крепление для камней и к тому же никогда с ними не соперничает, а лишь подчеркивает их достоинства.

У платины большое ювелирное прошлое: еще в доколумбову эпоху индейские цивилизации Южной Америки использовали ее для изготовления изделий религиозного культа.
