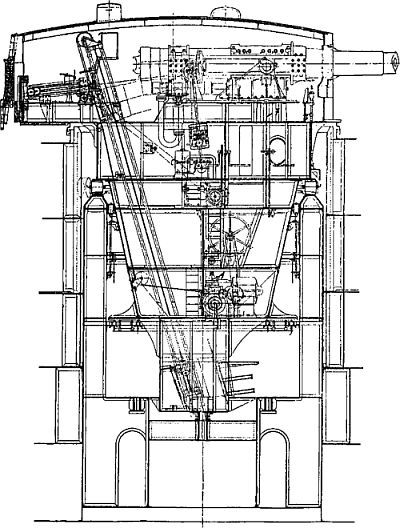

Боевое отделение овальной в плане формы имело размеры 9,65 х 6,61 м (31 \'8'' х 21\'8 3/8'') (без учёта габаритов броневой двери), высоту по вертикальным плитам 2,74 м (9 фут), наибольшую (по верху брони командирского колпака) 3,70 м (12\'1,5''). На вращающемся столе были установлены кронштейны литой стали для цапф качающихся рам. Станки 12'' орудий в общем по типу повторяли удачные станки гидравлических установок «Трёх Святителей» и трёх кораблей серии «Петропавловск». Вертикальное наведение орудий (диапазон углов наведения +15 -5°) производилось от электропривода (два двигателя в 100 В мощностью по 4 л.с.), а также вручную посредством двух подъёмных винтовых секторов у каждого станка. Было предусмотрено устройство одновременного наведения обоих стволов от одного привода на залп. В 1913 г. вертикальное наведение было усовершенствовано применением регуляторов скорости наводки конструкции американского изобретателя Дженни (Janney), позволявших производить перемещение орудия в основном диапазоне угла с повышенной скоростью, плавно уменьшая её до нуля при приближении к границе угла наведения. Дальность ведения огня на наибольшем угле возвышения 15° составляла 80 кб.

Горизонтальное наведение производилось по выбору двумя скоростями (не считая движения толчками) — при наибольшей установка при крене до 8° за одну минуту должна была проворачиваться на 180°, при наименьшей скорости — «не превосходить трети наибольшей». Точная наводка производилась толчками. Привод горизонтального наведения оснащался двумя электродвигателями по 50 В и 10 л.с., соединёнными последовательно. Вручную установку предполагалось проворачивать усилием 10 человек в секторе 180° за 8 минут (также при крене до 8°). Сектора горизонтального обстрела 12'' башенных орудий на практике были установлены меньше допускаемых конструкцией — соответственно 254° и 260° носовой и кормовой установок (против проектных 270° — ограничители фиксировались после испытаний установок по указанию командования корабля). В процессе стрельб выяснилось, что при горизонтальном наведении на большой скорости при остановке постоянно происходил проворот башни — сдавала муфта трения. Впоследствии, при оснащении 12'' установок «Славы» зимой 1912/13 гг. муфтами Дженни, с постепенным изменением скорости «этот больной вопрос отпал».

Подача боезапаса из погребов в боевое отделение осуществлялась посредством тросовых зарядников (по одному на орудие) на снаряд и два полузаряда каждый, поднимаемых электролебёдками с двигателями по 25 л.с. Заряжание каждого орудия происходило самостоятельно и независимо от другого. Досылание снарядов и зарядов производилось механическим прибойником, оснащённым электродвигателем в 5 л.с. В качестве резервных имелись ручные складные прибойники, позволявшие производить досылку без нарушения целостности тыльной брони башен (впоследствии при переходе на ручное досылание всё же пришлось проделать отверстия для ходовых концов прибойников в тыльной броне, пойдя по пути германских линейных крейсеров с 280-мм артиллерией).

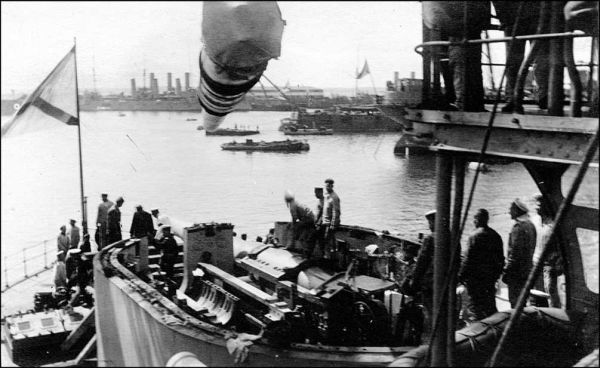

В носовой 12-дм башне «Славы» после замены орудий в 1909 г. На переднем плане — орудие ОСЗ МА № 81, оснащённое затвором усовершенствованной конструкции системы Обуховского завода

По факту задымления боевого отделения башни при открывании затвора после выстрела, выяснившемуся при испытании 12'' артиллерии «Императора Александра III» 15 октября 1903 г., тогдашним главным командиром Кронштадтского порта С. О. Макаровым был возбуждён вопрос об устройстве на кораблях серии «Бородино» продувания стволов. Предложение адмирала заключалось в установке над прибойником небольшого электровентилятора, который, включаясь в момент открывания затвора, начинал гнать газы из ствола наружу. Старший артиллерист «Славы» Н. Гобято, оценивая его действие (эти вентиляторы были установлены по дополнительному наряду от 21 июня 1905 г.), отмечал, что «при стрельбе против ветра газы всё-таки попадают в башню» и что «бывали даже случаи, когда при открывании затвора в башню бросалось пламя». [61] Впоследствии в 12-дм башнях «Славы» установили систему продувания стволов конструкции Металлического завода, применившего «выдвигающиеся при откате трубы».

Основным недостатком 12'' установок на первых порах продолжала оставаться медленность заряжания. В своём отчёте по итогам кампании 1906/07 гг., когда установки «Славы» были всесторонне освоены экипажем, старший артиллерийский офицер линкора лейтенант Н. Гобято отмечал, что цикл заряжания 12'' орудий корабля составляет 90 сек (при условии, что зарядник был уже загружен) — втрое больше, чем на британских «эдуардах» (30 сек), и ещё более, чем на французских «репюбликах» (26 сек). Эта медлительность в значительной степени объяснялась 20-секундным промежутком времени на открывание затвора, обусловленного его конструкцией: применявшийся в русских 12''/40 орудиях одноступенчатый шестисекторный затвор системы М. Ф. Розенберга мог открываться и закрываться только вручную, для чего соответствующий номер расчёта должен был сделать 27 полных оборотов тяжёлым рычагом. Сказывалась и необходимость придания орудию для открывания затвора нулевого угла возвышения, затем перемещение орудия в угол заряжания (7°), снова приведение в угол закрытия затвора (0°) и уже потом наводку. Неудовлетворительной являлась конструкция зарядника, желобов подачи, на которых картузы с порохом систематически рвались при досылании; неудачной была проводка гальванической стрельбы с большим количеством контактов, из-за чего аккумуляторы периодически самопроизвольно разряжались.

6-дюймовая артиллерия — 12 орудий Канэ в 45 калибров длиной — размещалась в 6 парных башнях в носу, середине и корме корпуса на шп. 31/32, 47/48 и 73/74 (высота осей орудий над ватерлинией соответственно 8,71, 6,55 и 8,45 м). Подписание договора на изготовление 6-дм башен последовало без малого через год после контракта на 12-дюймовые.

30 мая 1900 г. ГУКиС в лице вице-адмирала Верховского заключил контракт с ПМЗ в лице его «доверенного» инженера-технолога Н. Д. Лесенко на поставку 6-дм башенных установок на следующих условиях. Их вес определялся приводимым фрагментом договора: «Наибольший вес, допускаемый для башенных установок с бронёй башни, подачной трубы, крыши, броневой подшивкой под выдающуюся за подачную трубу часть башни, двумя слоями рубашки брони и одним слоем рубашки подачных труб и крыши башни, бимсами, броневыми болтами, рубками башенного командира и комендоров, горловинами для выбрасывания стреляных гильз, входами и всеми приводами, но без орудий, приспособлений для подачи снарядов и патронов из бомбовых и патронных погребов, без фундамента и подкреплений установки, делаемых строением, без запасных частей и инструментов — не должен превышать для носовой и кормовой башен по 153, а для средних — по 120 английских тонн, всего на судно 870 т». [62]

Подрядчик, «употребляя все средства для безостановочного исполнения настоящего заказа», обязывался «окончательно сдать на заводе, в техническом отношении, башенные установки в разобранном виде» не позднее 29 января 1903 г. Как и в случае с 12-дм башнями, оговаривалась обязательная предварительная сборка на заводе одной из 6-дм установок с демонстрацией комиссии МТК действия всех её функций подачи и наведения (кроме стрельбы).

В компетенцию заказа 6-дм установок ПМЗ не входили:

1. Жёсткий цилиндро-конический барабан с необходимыми связями с корпусом судна для укрепления на нём внешнего погона для вертикальных катков и нижнего погона для горизонтальных катков.

2. Рубашка броневых труб.

3. Все переборки и укрепления палуб в местах вырезов для центральных труб башен.

4. Основания под домкраты и подушки креплений по-походному.

5. Крепление палуб для оснований нижних штыров.

6. Переговорные трубы или специальные телеграфы и телефоны для переговоров из башен. [63]
