Вспомните, что (11.30) выражает E через k. Подставьте это значение Е в уравнения и учтите, что
тогда из первого уравнения получится
a0=1+b, (11.34)
а из третьего
a0=g, (11.35)
что согласуется друг с другом только тогда, когда
g=1+b. (11.36)
Это уравнение сообщает нам, что прошедшая волна (g) — это просто исходная падающая волна (1) плюс добавочная волна (b), равная отраженной. Это не всегда так, но при рассеянии на одном только атоме оказывается, что это так. Если бы у вас была целая группа атомов примеси, то величина, добавляемая к волне, бегущей вперед, не обязательно вышла бы такой же, как у отраженной волны.
Амплитуду b отраженной волны мы можем получить из среднего из уравнений (11.33); окажется, что
Мы получили полное решение для решетки с одним необычным
атомом.
Вас могло удивить, отчего это проходящая волна оказалась «выше», чем падавшая, если судить по уравнению (11.34). Но вспомните, что b и g — числа комплексные и что число частиц в волне (или, лучше сказать, вероятность обнаружить частицу) пропорционально квадрату модуля амплитуды. В действительности «сохранение числа электронов» будет выполнено лишь при условии
|b|2+|g|2=1. (11.38)
Попробуйте показать, что в нашем решении так оно и есть.
§ 7. Захват нерегулярностями решетки
Бывает и другой интересный случай. Он может возникнуть, когда F число отрицательное. Если энергия электрона в атоме примеси (при n=0) ниже, чем где-либо в другом месте, то электрон может оказаться захваченным этим атомом. Иначе говоря, если Е0+F ниже самого низа полосы (меньше, чем Е0– 2А), тогда электрон может оказаться «пойманным» в состояние с Е<Е0– 2А. Из всего того, что мы делали до сих пор, такое решение не могло получиться. Но это решение можно получить, если в пробном решении (11.15) разрешить k принимать мнимые значения. Положим k = ix. Для n<0 и для n>0 у нас опять будут разные решения. Для n>0 допустимое решение могло бы иметь вид
В экспоненте мы выбрали плюс; иначе амплитуда при больших отрицательных n стала бы бесконечно большой. Точно так же допустимое решение для n>0 имело бы вид
Если подставить эти пробные решения в (11.28), то они удовлетворят всем уравнениям, кроме средней тройки, при условии, что
А раз сумма этих двух экспонент всегда больше 2, то эта энергия оказывается за пределами (ниже) обычной полосы. Это-то мы и искали. Оставшейся тройке уравнений (11.28) удастся удовлетворить, если взять с = с' и если к выбрать так, чтобы
Сопоставив это уравнение с (11.41), найдем энергию захваченного электрона
Захваченный электрон обладает одной-единственной энергией (а не целой полосой); она расположена несколько ниже полосы проводимости.

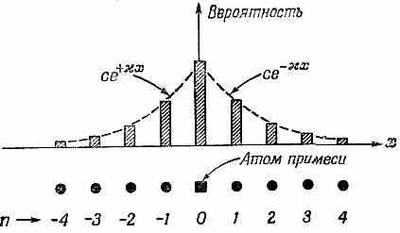

Заметьте, что амплитуды (11.39) и (11.40) не утверждают, что пойманный электрон сидит прямо в атоме примеси. Вероятность обнаружить его у одного из соседних атомов дается квадратом этих амплитуд. Изменение ее показано столбиками на фиг. 11.7 (при каком-то наборе параметров).
Фиг. 11.7. Относительные вероятности обнаружить захваченный электрон в атомных узлах поблизости от примесного атома — ловушки.
С наибольшей вероятностью электрон можно встретить близ атома примеси. Для соседних атомов вероятность спадает экспоненциально по мере удаления от атома примеси. Это новый пример «проникновения через барьер». С точки зрения классической физики электрону не хватило бы энергии, чтобы удалиться от энергетической «дырки» близ центра захвата. Но квантовомеханически он может куда-то недалеко просочиться.
§ 8. Амплитуды рассеяния и связанные состояния
Наш последний пример может быть использован, чтобы проиллюстрировать одну вещь, которая в наши дни очень полезна для физики частиц высокой энергии. Речь идет о связи между амплитудами рассеяния и связанными состояниями. Положим, мы открыли (при помощи опытов и теоретического анализа), как пионы рассеиваются на протонах. Затем открывается новая частица и кому-то хочется узнать, не является ли она просто комбинацией из пиона и протона, объединенных в одно связанное состояние (по аналогии с тем, как электрон, будучи связан с протоном, образует атом водорода)? Под связанным состоянием мы подразумеваем комбинацию, энергия которой ниже, чем у пары свободных частиц.
Существует общая теория, согласно которой, если амплитуду рассеяния проэкстраполировать (или, на математическом языке, «аналитически продолжить») на энергии вне разрешенной зоны, то при такой энергии, при которой амплитуда становится бесконечной, возникнет связанное состояние. Физическая причина этого такова. Связанное состояние — это когда имеются только волны, стоящие близ некоторой точки; это состояние не порождается никакой начальной волной, оно просто существует само по себе. Относительная пропорция между так называемыми «рассеянными», или созданными, волнами и волнами, «посылаемыми внутрь», равна бесконечности. Эту идею мы можем проверить на нашем примере. Выразим нашу рассеянную амплитуду (11.37) прямо через энергию Е рассеявшейся частицы (а не через k). Уравнение (11.30) можно переписать в виде
