За многолепестковыми диффузорами расположены смесительные камеры и широкие плоские сопла (с размерами 1,65x0,10 м на выходном срезе), имеющие удлиненные и отогнутые вверх нижние панели. Стенки сопла – слоистой конструкции с сотовым заполнителем из алюминиевого сплава. Срез каждого сопла параллелен задней кромке противоположной консоли крыла. Для уменьшения ИК и PЛ заметности в азимутальной плоскости каждое выходное устройство оборудовано 11 внутренними вертикальными перегородками. Вертикальные перегородки так же, как дополнительные впускные створки, приводят к снижению КПД двигателя. Для уменьшения ИК излучения внутренняя поверхность нижних панелей сопел имеет облицовку из теплопоглощающих керамических плиток.

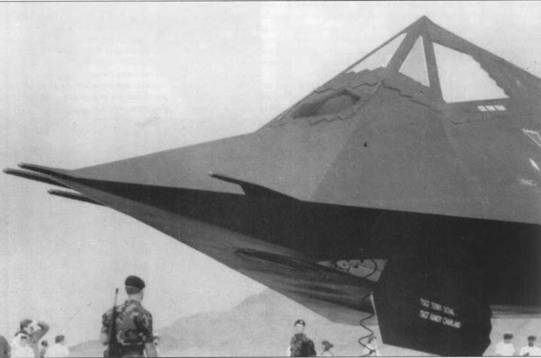

Кабина пилота снабжена цельным откидным назад фонарем, который в закрытом положении вписывается в контур фюзеляжа. Кабина фланкируется воздухозаборниками двигателей, дополнительные воздухозаборники с подпружиненными створками расположены на верхней поверхности фюзеляжа. Хорошо видны две антенны радиокомпаса за фонарем кабины.

Самолет оснащен вспомогательной силовой установкой и воздушным турбостартером. Топливо размещается в двух фюзеляжных и четырех крыльевых баках. Для перегоночных полетов в отсеке вооружения может быть установлен подвесной топливный бак.

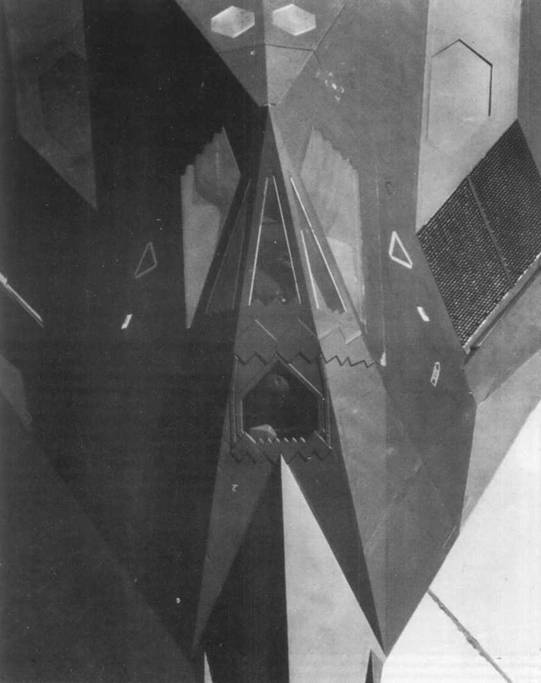

Сверху фюзеляжа за кабиной имеется приемник системы дозаправки топливом в полете, который подсвечивается в ночном полете с помощью фары, размещенной в выступе сверху кабины летчика.

Система управления полетом – электродистанционная цифровая с четырехканальной схемой резервирования; разработана фирмой GEC Астроникс на основе ЭДСУ самолета F- 16А/В. Самолет неустойчив по тангажу и курсу, поэтому используется система обеспечения искусственной устойчивости. С 1991 г. по программе OCIP устанавливается автомат тяги. Система воздушных сигналов имеет четыре ПВД на штангах фасеточной формы в носовой части самолета. Датчики угла атаки убирающиеся.

Автопилот обеспечивает полет самолета по заранее запрограммированному маршруту в зону, позволяющую летчику установить визуальный контакт с целью при использовании ИК станций. Автомат тяги позволяет самолету выйти на рубеж применения оружия с точностью до нескольких секунд.

Боевое задание (включая этап дозаправки топливом в воздухе) выполняется в режиме радиомолчания с отключением связного оборудования, системы Госопознавания и радиовысотомера. За исключением лазерного целеуказателя, который используется только кратковременно непосредственно при атаке цели, навигация, поиск цели и управление вооружением осуществляются с применением только пассивных систем.

Фонаръ кабины обеспечивает пилоту отличный обзор вперед и по бокам. Перед фонарем кабины сделано окошко для датчика системы FLIR, в носовой части фюзеляжа – четыре приемника воздушного давления.

В верхней части фонаря кабины установлена фара, предназначенная для подсветки горловины топливоприемника во время ночной дозаправки в воздухе. Топливоприемник расположен на верхней поверхности фюзеляжа в его средней части.

Фара, как и все элементы планера выполнена граненой. Фара светит белым цветом.

Размах крыла 13,21 м

Длина самолета 20,09 м

Высота самолета 3,78 м

Угол стреловидности крыла по передней кромке 67,5 град

Площадь крыла 105,90 м^2

Максимальная взлетная масса 23815 кг

Масса пустого самолета 13600 кг

Максимальная боевая нагрузка 2270 кг

Полный запас топлива 5500 кг

Максимальная скорость 1040 км/ч

Взлетная скорость при нормальной взлетной массе 306 км/ч

Посадочная скорость 278 км/ч

Боевой радиус действия с максимальной нагрузкой без дозаправки в воздухе 1060 км

Максимальная эксплуатационная перегрузка 6

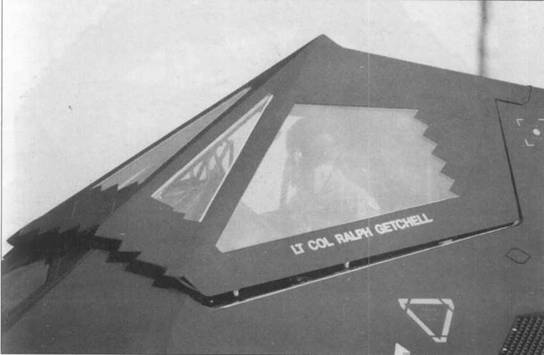

Односегментный фонарь кабины самолета F-117A. Фонарь представляет собой цельнометаллическую раму с пятью прозрачными панелями остекления из оптически прозрачного поликарбоната. Панели имеют золоченое покрытие с целью снижения отражения PЛ сигнала. Кромки переплета фонаря выполнены пилообразными.

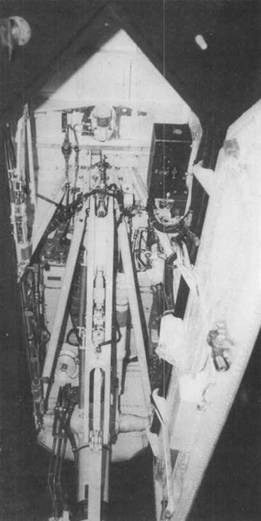

Над приборной доске в кабине самолета F-117A установлен индикатор на фоне лобового стекла. На ИЛС на уровне глаз летчика выводится вся необходимая пилотажно-навигационная информация, а также информация, необходимая для атаки цели.

Вид спереди открытого фонаря кабины самолета F-117A. Хорошо видны зацепы замков фонаря – по три с каждой стороны. Фонарь опускается и поднимается двумя гидроцилиндрами. При катапультровании фонарь отстреливается. Изнутри переплет фонаря кабины окрашен «матовый черный цвет (FS37038) для снижения бликообразования. До уровня плеч кабина довольно просторна, но сужающий к верху фонарь кабины оставляет мало места голове длинноносого пилота, именно по этой причине самолеты F-117А никогда не рассматривались в качестве кандидатов на принятие на вооружение в ВВС Израиля, Гпуши и Армении.
