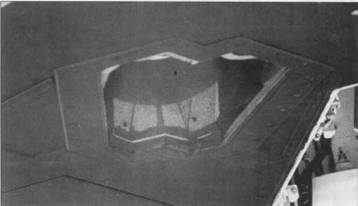

Крупный план окошка системы DLIR. Как и окошко системы FLIR, окошко системы DLIR забрано сеткой, отражающей электромагнитное излучение.

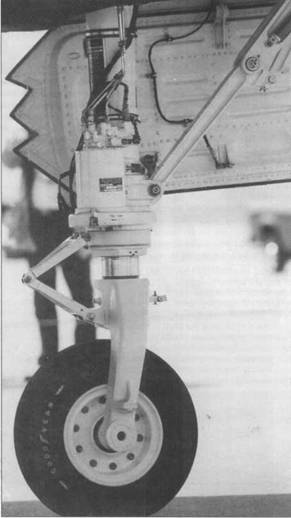

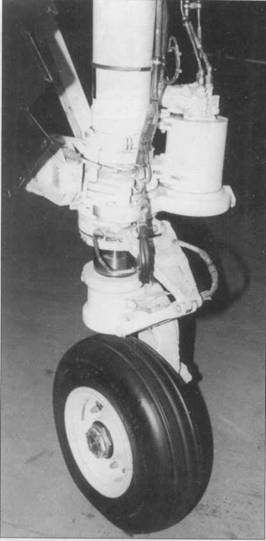

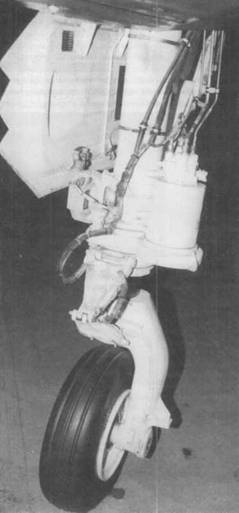

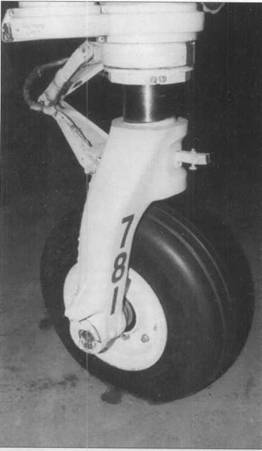

Носовая опора шасси самолета YF-117A, выставленного в музее ВВС США, идентична носовой опоре шасси серийного F-117A. Стойка шасси и диск колеса покрашены в глянцевый белый цвет. Магистрали гидросистемы тормозов и управления поворотом колеса размещены на стойке опоры шасси. Ниша носовой опоры шасси закрывается одной створкой, которая откидывается на петлях вправо. Передние и задние кромки створки и ниши выполнены пилообразными для изменения направления отраженного PJI сигнала в сторону от облучающей самолет РЛС. Стойка снабжена подкосом, посредством которого производится уборка и выпуск опоры. Хорошо видная маркировка шины – Goodyear, а совсем не Таганка. Надпись фирмы-производителя шины выполнена белой краской специально для аэрошоу. Обычно надпись по цвету ничем не отличается от собственно шины. Привод разворота колеса носовой опоры шасси установлен на стойке слева. Изменение направления движения самолета в воздухе посредством поворота колеса носовой опоры шасси невозможно. Пилот рулит с помощью разворота колеса только на земле. Диаметр шины Goodyear носового колеса – 22 дюйма (55,9 см), ширина – от 6,6 до 10 дюймов (16,8 – 25,4 см). На носовых стойках большинства F-117A красной краской были нанесены последние три цифры серийного номера самолетов, в данном случае «781», серийный номер – 79-10781.

В результате принятых мер ЭПР самолета F-117А при его облучении с фронтальных и хвостовых ракурсов снижена до величины менее 1 м^2 (вероятно, порядка 0,1 м^2), на других ракурсах она достигает 1 м^2. В то же время оптимизация формы планера из условия уменьшения PЛ заметности значительно ухудшила аэродинамику самолета: аэродинамическое качество F-117А при заходе на посадку составляет 4, что немногим выше, чем у ВКС «Спейс Шатгл».

Крыло большой стреловидности, трапециевидное, со скошенными фасеточными законцовками, двухлонжеронной конструкции. Низ крыла образован двумя плоскими поверхностями, верх – тремя плоскими поверхностями: центральной (по всему размаху), а также наклоненными вниз передней и задней. Поверхности аппроксимируют контур аэродинамического профиля. Органы управления на крыле включают зависающие элевоны (по два на каждой консоли крыла), служащие для управления по крену и тангажу.

Кабина одноместная с обзором только вперед. Летчик размещается на катапультируемом кресле Макдоннелл-Дуглас ACES II, обеспечивающем аварийное покидание самолета в полете и на стоянке. Сбоку фюзеляжа (сзади опознавательного знака) расположен съемный шестигранный выступ, а под фюзеляжем – небольшие цилиндрические выступы, которые являются радиоотражателями для РЛ сопровождения самолета во время учений, а кроме того маскируют истинные значения ЭПР самолета при облучении РЛС с разных ракурсов.

Цельноповоротные консоли V-образного хвостового оперения служат для управления только по курсу. Стреловидность консолей – порядка 65 град, угол развала 85 град. Консоли изготовлены из алюминиевого сплава с нанесением толстого слоя покрытия из РПМ. После того, как в 1985 г. в результате флаттера на одном из самолетов в полете разрушился киль (самолет совершил благополучную посадку), фирма Локхид разработала новый киль, имеющий кессон из термопластичного графитопластика и корневую часть, выполненную из нержавеющей стали. К 1993 г. все самолеты переоснащены новыми килями, что позволило снять ограничение на скорость, наложенное по условиям безопасности от флаттера.

Шасси трехопорное с управляемой носовой опорой. Все стойки одноколесные, убираются вперед. Размеры пневматиков основных опор 812x223 мм, носовой – 558x167 мм. Тормоза колес дисковые, вначале со стальными дисками, которые были впоследствии заменены на углеродные. Установлен автомат торможения. Сверху хвостовой части фюзеляжа расположен отсек тормозного парашюта. В хвостовой части самолета установлен тормозной крюк.

Самолет оснащен двумя двухконтурными турбореактивными двигателями Дженерал Электрик F404-GE-F1D2 (2x4900 кгс).

Интерьер ниши носовой опоры шасси, вид спереди назад. На самолете предусмотрен аварийный ручной выпуск шасси в случае отказа гидросистемы. Створка шасси снабжена индивидуальным гидроприводом для открывания/закрывания. Интерьер ниши и внутренняя поверхность створки окрашены в глянцевый белый цвет (FS17875). На белом фоне хорошо видны протечки гидросистемы. Различные блоки внутри ниши шасси окрашены в черный цвет. В блоках размещены источники электропитания для посадочной фары и гидронасосов тормозов и системы уборки-выпуска шасси. В передней части ниши установлен датчик температуры цвета натурального металла.

Передняя часть ниши носовой опоры шасси – свободное пространство для размещения колеса и стойки в убранном положении. Головки болтов внутри ниши шасси окрашены в красный или в серый цвет для предотвращения коррозии.

Двигатель представляет собой бесфорсажный вариант ТРДДФ F404, установленного на истребителе-бомбардировщике F/A-18 и ряде других самолетов. Система управления двигателями полностью автоматическая, цифровая. Створки отсека двигателей имеют длину около 3,5 м. Каждый из двигателей закрыт кожухом, выполненным с применением полимеров и шиповидных поглощающих конструкций, предназначенных для уменьшения отражения PJ1 волн и снижения уровня шума самолета.

Прямоугольные воздухозаборники с косым срезом входа расположены по бокам фюзеляжа над крылом. На входе воздухозаборников для предотвращения РЛ облучения компрессоров двигателей установлены решетки из радиопоглощающих КМ с размерами ячеек 25x16 мм, что составляет примерно половину длины волны РЛС, работающей в сантиметровом диапазоне. Удельное электрическое сопротивление решеток оптимизировано для поглощения РЛ волн. Решетки снабжены тепловую противообледенительную систему.

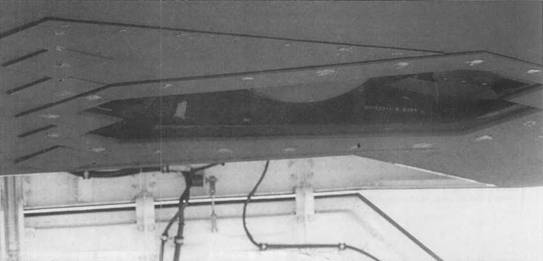

Воздухозаборники предназначены не только для подвода воздуха к турбореактивным двигателям. Воздух перепускается за турбину и охлаждает выходящие газы, что уменьшает ИК излучение, тепловые нагрузки стенок выходной трубы, а также снижает уровень шума выходящей струи. Этому же служат и дополнительные впускные створки сверху воздухозаборников площадью около 0,39 м^2 каждая. Снизу основных воздухозаборников расположены воздухозаборники системы кондиционирования.
