Броненосцы типа “Habsburg"

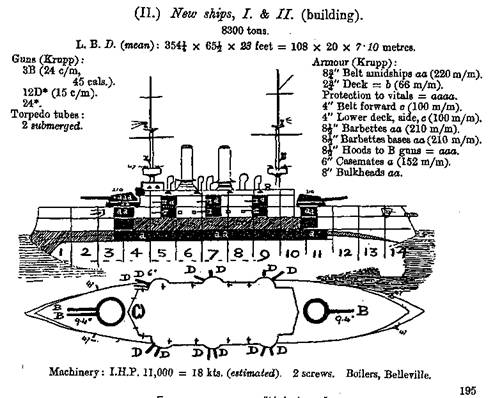

(Сведения о кораблях, опубликованные в английском справочнике “JANE’S FIGHTING SHIPS". 1900 г.)

Главный броневой пояс прикрывал ватерлинию, от несколько впереди носовой до нескольких позади кормовой башни главного калибра, простираясь по длине на 68 м (62% длины корабля). Имея ширину 2,45 м, он покрывал по высоте одно межпалубное пространство – от средней (броневой) палубы, лежащей на высоте 1,1м над ватерлинией до верхней платформы, лежащей на 1,35 м ниже ватерлинии (при проектной осадке миделя 7,07 м). Пояс состоял из двух рядов плит – верхний толщиной 220 мм занимал по высоте 1,5 м (из них 0,4 ниже ватерлинии при осадке миделя 7,07 м), нижний ряд толщиной 180 мм имел ширину 0,95 м.

Плиты были уложены заподлицо в специальной бортовой нише на деревянной подкладке толщиной 180 мм (под верхним рядом плит) и 220 мм (под нижним рядом плит), которая в свою очередь, лежала на 25-мм (2 12,5-мм) стальной рубашке, т.е. на заглубленной внутрь корабля наружной обшивке. Этот пояс, в отличие от “монархов”, замыкался траверзами с обоих концов, образуя цитадель. Эти траверзы проходили перпендикулярно диаметральной плоскости, а по высоте замыкали не весь пояс, а вероятно, лишь его более толстый верхний ряд, простираясь от средней палубы до верхних платформ (которые вне цитадели были карапасными, снижаясь к оконечностям и будучи значительно ближе к ватерлинии у траверзов, чем в остальных местах). Толщина брони траверзов составляла 200 мм (некоторые источники периода закладки кораблей [5] ошибочно приводят их в 250 мм, как и пояс).

Броненосцы “Habsburg" (вверху) и “Arpad” в походе

К оконечностям от траверзов этот пояс продолжался более тонкой броней, той же ширины в корме 50-8-8 мм и в носу (где она значительно расширялась, книзу у форштевня) 10-12,5 мм. Таким образом, борт был защищен по всей длине до уровня средней палубы, а защита кормы была значительным новшеством по сравнению с “Monarch”, хотя некоторые источники [5,15] не признают наличия брони в корме, упоминая лишь о 82% защите длины корабля в районе ватерлинии (62% толстая часть (цитадель) + 20% тонкая броня до форштевня), при этом пояс впереди носового траверза имеет 50 мм.

Средняя палуба, находящаяся на уровне верха главного пояса на высоте 1,1 м от конструктивной ватерлинии при осадке миделя 7,07 м, была бронирована в районе цитадели (между траверзами) 40-мм броней (2 слоя по 20 мм). Неизвестно, была ли она также бронированной и к оконечностям от траверзов, но более вероятно, что там броня покрывала не ее, а лежащие под ней карапасные участки верхних платформ: в носу 60 мм (2 слоя по 20 мм), а в корме над рулевой машиной 66 мм (50+8+8 мм). Таким образом, над цитаделью броневая палуба была плоской и надводной, а в оконечностях – карапасной и подводной.

Комингсы люков и шахт этой палубы были защищены 60-мм броней (наклонной либо вертикальной). Некоторые источники [5,15], правда, называют толщину броневой палубы как над поясом, так и на карапасе в 63 мм, либо 66 мм. Других броневых палуб корабль не имел.

Борт выше главного пояса на высоте от средней до батарейной палубы (2,1 м), т.е. до высоты 3,2 м над конструктивной ватерлинией при осадке миделя 7,07 м, и в том же районе по длине, что и толстая часть пояса по ватерлинии; таким образом главный пояс – 62% длинны корабля был защищен 100- мм броней, так же уложенной заподлицо с главным поясом и верхним бортом на 25-мм наружной обшивке (2 слоя по 12,5 мм). 100-мм траверзы, замыкавшие концы этого верхнего пояса, были перпендикулярны диаметральной плоскости и стояли почти непосредственно над траверзами главного пояса, практически являясь как бы их продолжением вверх, до уровня батарейной палубы.

На этом заканчивалась броневая защита корпуса (которая в основном повторяла схему “Monarch”), остальное бронирование носило характер местной защиты определенных пунктов.

Отличием от “Monarch” было и отсутствие иллюминаторов в бортовой броне.

Если не считать казематов средней артиллерии, борт выше этого пояса до уровня верхней палубы был не бронирован. Шесть изолированных замкнутых двухъярусных казематов (по 3 с каждого борта) были равномерно распределены в середине корабля. В плане одинаковыми были концевые казематы, отличавшиеся от средних (которые были меньше). По высоте оба яруса казематов возвышались от уровня батарейной палубы до палубы надстройки (на 2-х межпалубных пространствах), т.е. на высоту 4,5 м от верхней кромки бортовой брони. Они также несколько выступали за линию борта в виде спонсонов.

Каждый каземат был защищен со всех сторон броней толщиной 135 мм (с тыла – 60 мм) но не известно, какой из них были защищены боковые стенки казематов, обращенные друг к другу. Если не считать утолщенного, по сравнению с другими местами, палубного настила, казематы не имели никакой горизонтальной защиты сверху либо снизу. По другим данным [15], броня казематов составляла 125 мм в лобовой части и 75 мм с тыла, некоторые источники [5] тех лет приводят их защиту в 100 мм. Вращающийся вместе с каждым 15-см орудием броневой щит, прикрывавший амбразуру, имел толщину 100 мм и вес 2,25 т.

Барбеты башен главного калибра стояли в пределах цитадели, ограниченной траверзами. Верхняя часть барбетов, опирающаяся на верхнюю палубу, была толщиной 210 мм (с тыла – 180 мм), нижняя часть барбетов (шахта), простирающаяся вниз на 2 межпалубных пространства от верхней палубы до средней (броневой) палубы, имела меньший диаметр и толщину 135 мм. Собственно вращающаяся часть башни, что выступала над барбетами, была защищена броней 200 мм (с тыла 150 мм, крыша 50 мм), вес этой брони составлял 53,55 т для носовой и 46,2 для кормовой башни.
