В свете того, что верхняя половина подпалубных барбетов (шахт) от батарейной до верхней палубы не имела дополнительный защиты в виде бортовой брони (которая доходила лишь до батарейной палубы), кажется странным, что эти шахты имели броню 135 мм по всей своей высоте, но никаких ссылок на другие варианты нет.

По другим данным [15], башни были той же толщины (210 мм), что и надпалубные барбеты, в то время как толщина оснований барбетов (шахт) называется в 175 мм. Другие источники [5] называют толщину брони башен в 216 мм, а барбетов – 102 мм. Источник периода постройки броненосцев [5] называет броню башен в 250 мм, а некоторые современные источники [8] называют броню башен вообще в 210-280 мм.

Имелись 2 боевые рубки, расположенные на палубе надстройки в основаниях обоих мостиков и к носу от обеих мачт. Носовая рубка была больше и защищалась 200-мм броней, кормовая- 100-мм. Коммуникационные шахты простирались вниз до броневой палубы (под которой на верхней платформой находились запасные командные и рулевые посты) и были защищены броней от палубы надстройки до батарейной палубы (носовая – 150 мм, кормовая – 50 мм). Ниже батарейной палубы они проходили под защитой бортовой брони и не были бронированы. По некоторым данным, при модернизации 1911-1913 гг. “дуга” боевой рубки была расширена.

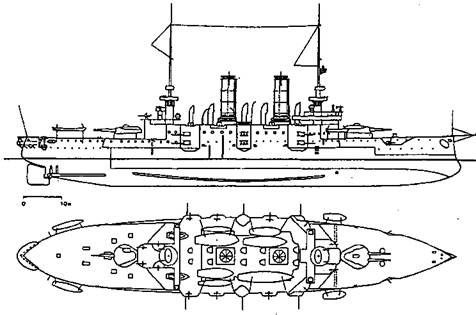

Броненосцы типа “Habsburg". 1901 г. (Наружный вид и вид сверху)

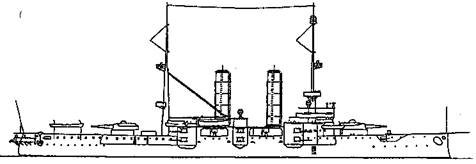

Броненосцы типа “Habsburg". 1912 г. (Наружный вид)

Общий вес броневой защиты, согласно спецификации, составлял 2247 т (по данным [15] – 2250 т).

Броненосцы имели по 2 4-цилиндровые вертикальные паровые машины тройного расширения, работающие на 2 вала. Машины были изготовлены фирмой Stabilimento Technico Triestino в 1898-1902 гг., имели диаметр цилиндров 0,76-1,24-1,43-1,43 м и ход поршня 0,95 м. 2 3-х лопастных винта имели диаметр 4,876 м и шаг 4,876 м, площадь лопастей по проекту должна была составлять 4,59 м3 , фактически она была 5,488 м² .

Впервые принятые на “Budapest”, водотрубные котлы Бельвилля нашли применение и на кораблях следующей серии – типа “Habsburg”. 16 таких котлов производства Модслея разместили в 2-х котельных отделениях (носовое и кормовое, разделенные между собой погребами 15-см боезапаса) и имевших кавдое свою дымовую трубу. Как видно, диаметральная переборка была признана опасной и ненужной и, в отличие от “Monarch”, здесь отсутствовала. Проходы под нижней платформой обеспечивали как их сообщение между собой, так и с помещениями главных и вспомогательных механизмов, лежащих соответственно к корме и к носу. Площадь колосниковых решеток составляла 79,5 м² , нагревательная поверхность – 2821 м² , давление – 21 атм. (по данным [15] – 300 фунтов на кв. дюйм в котлах и 250 в машинах).

По проекту полная мощность обеих машин и скорость при ней должны были составлять 11900 и.л.с. и 19 уз (по данным [5] – 18 уз, [15] – 18,5 уз). Некоторые источники [8], правда, приводят несколько другие проектные величины: 15000 и.л.с. и 20 уз (по данным [11] – 19,5 уз). Фактически были достигнуты следующие результаты: “Habsburg” 15063 и.л.с. – 19,62 уз (по данным [11] 15311 и.л.с. – 19,85 уз), “Arpad” 14307 и.л.с. – 19,65 уз, “Babenberg” 16000 и.л.с. – 19,85 уз.

Запас угля состоял из 811 т в ямах и 386 т на средней (броневой) палубе (по данным [5], нормальный запас составлял 500, а максимальный – 840 т, что было немного меньше вышеуказанной суммы) и должен был обеспечивать по проекту дальность плавания 3600 миль при скорости 10 уз (по данным [5] – 12 уз). Запас питательной воды для котлов составлял 87 т.

Электроэнергию поставляли 6 динамо-машин по 50 kW, размещенных на верхней платформе под броневой палубой рядом с “центральным постом”. Помещения вспомогательных механизмов находились под ним и непосредственно под фок-мачтой, палубой ниже, под верхней платформой в трюме. Шпилевая машина располагалась на карапасе верхней платформы под средней палубой, и перед носовым траверзом главного броневого пояса. Имелось 7 рулевых постов, из которых корабль мог управляться. Руль с борта на борт мог быть переложен за 30 секунд. Рулевая машина размещалась на нижней платформе в корме.

В отличие от кораблей типа “Monarch”, новые броненосцы получили двухмачтовый рангоут. Каждая из мачт первоначально была снабжена двумя боевыми марсами со скорострельными пушками и пулеметами, причем соответствующие марсы обеих мачт были идентичны между собой. В ходе службы кораблей внешний вид мачт претерпел некоторые изменения, в частности, в связи с реконструкцией, проведенной на “Habsburg” и “Arpad”.

Экипаж состоял из 638 человек ( из них 32 офицера) и по всему занимал 84 т в статье весовой нагрузки. Некоторые источники [8], правда, приводят численность экипажа в 630 человек по штатам мирного времени. В отличие от “Monarch”, имелись две жилые палубы (за счет увеличения надводного борта) – батарейная (под верхней палубой) и средняя. На батарейной палубе в носу размещался судовой лазарет, а перед ним в самом носу – в районе клюзов – помещение умывальников и прачечная. Корма этой палубы завершалась адмиральским салоном с балконом.

На этой же палубе, ко второй дымовой трубе примыкали кухни для адмирала и офицеров (соответственно к корме и носу), а к носовой части первой трубы примыкал камбуз унтер-офицеров. В носу на средней палубе находилась баня экипажа, а в самой корме – помещение вестовых.

Провиант хранился в корме на верхней платформе, позади кормового траверза главного броневого пояса (хлебные запасы – в самой корме). Цистерны питьевой воды находились в носу корабля, в трюме перед цепными ящиками примерно на уровне нижней платформы.
