Экологически чистыми являются стены, сложенные из саманных блоков, которые изготавливаются из смеси глины, песка и волокнистых наполнителей (соломы и т. п.), соединенных, например, в такой пропорции: песок, жирная глина (1: 4–5) и 15–20 г сухой соломенной сечки на 1 м3 смеси.
Такой материал приемлем там, где глина является местным сырьем. Чтобы резко улучшить качество, ее рекомендуется проморозить. Для этого глина заготавливается осенью, ссыпается в виде вала высотой до 1 м и оставляется под открытым небом. Благодаря тому что она пропитывается осадками и промерзает, происходит ее разрыхление.
С наступлением сезона можно приступать к изготовлению саманных блоков. Процесс состоит из следу ющих этапов: приготовление смеси, формовка, сушка и укладка блоков в штабеля. Самым трудоемким будет первый этап, поскольку предполагается перемешать глину с песком, потом ввести солому и вымесить полученное тесто. Блоки формуются в деревянных ящиках без дна. Поскольку материал подвержен усушке, внутренний размер формы должен быть больше, чем размер блока. Обычно блоки имеют размер 330 x 160 x 120 мм, значит, размер формы 357 x 173 x 130 мм. Чтобы не возникло проблем с выемкой блоков из формы, последняя внизу делается шире на 2–3 мм. Кроме того, перед использованием она окунается в емкость с водой и изнутри присыпается песком или мякиной.
Далее берется порция сырья и с силой бросается в форму (она должна быть заполнена целиком), потом масса уминается, а излишек удаляется, после чего форма снимается, а сырой блок остается для сушки на 2–3 дня. Потом готовые блоки складываются в штабель (расстояние между рядами 15 см, между блоками 5 см) и оставляются на 1–2 недели (в зависимости от погоды). Чтобы определить, достаточно ли блок просох, его надо разрезать. Если на разрезе блок, взятый из середины штабеля, однородно окрашен, то он готов к применению.
Стены можно поднимать только из хорошо просушенных целых блоков. Кладка такая же, как и для кирпичной стены, т. е. необходимо соблюдать перевязку швов, их толщина не должна превышать 10 мм (в качестве раствора используется та же смесь, что и для блоков).
Правильно изготовленные блоки не имеют трещин, не разрушаются при падении с высоты 2 м, в течение 24 ч не размокают, будучи погруженными в воду. Блоки можно распиливать, отесывать, вбивать в них гвозди. Конечно, есть некоторые ограничения: во-первых, длина стен без внутренних промежуточных не должна быть больше двадцатикратной толщины стены; во-вторых, стену под подоконниками надо усиливать 2–3 жердями диаметром 3–4 см, чтобы предотвратить трещинообразование и выпучивание блоков под нагрузкой; в-третьих, свесы крыши должны быть увеличены и иметь размер не менее 60 см, по фронтонам скатных крыш – как минимум, 30 см.
Готовая постройка оставляется примерно на год для осадки, потом отделывается: штукатурится известково-глиняным раствором по колышкам длиной 7 см, вбитым на 5 см в шахматном порядке с шагом 10–15 см. В доме со стенами из самана летом прохладно, зимой тепло. Стены «дышат», обеспечивая нормальный воздухообмен.
Для усиления кирпичной кладки (стен, столбов, простенков) применяется армирование конструкции. Металлические прутки закладываются в швы между рядами. В дальнейшем под воздействием нагрузки арматура зажимается в швах и вследствие сил трения и адгезии с раствором она образует с кладкой единое целое.
Армирование бывает:
1) поперечное;
2) продольное;
3) вертикальное.
Для поперечного армирования применяются сетка или стержни. При сжатии кладки под воздействием нагрузок стальные стержни (их диаметр должен быть не менее 2 мм, но не более 8 мм) принимают на себя поперечные растягивающие усилия, чем предотвращают разрушение кладки при изгибе и растяжении и таким образом способствуют увеличению несущей способности сжатого элемента конструкции.
Арматура, которой усиливаются столбы, стенки и простенки, может иметь прямоугольную (диаметр не более 5 мм) или зигзагообразную (диаметр не более 8 мм) форму. Ограничение по диаметру вполне понятно, так как его увеличение могло привести к возрастанию толщины горизонтальных швов, что негативно отразилось бы на прочности кладки.
Для предотвращения коррозии арматурная сетка с обеих сторон прикрыта слоем раствора толщиной не менее 2 мм, при этом прутки, из которых она состоит, размещающиеся с шагом не менее 30 и не более 120 мм, свариваются или скрепляются вязальной проволокой. Вместо сетки запрещается укладывать отдельные стержни, даже если они относительно друг друга находятся под углом 90°. Для подтверждения того, что стена, столб или простенок армированы, концы прутков, из которых изготовлена сетка, должны выступать с какой-либо стороны кладки на 2–3 мм.
Прямоугольные сетки размещаются через 5 рядов кладки (не реже), при утолщенном кирпиче – через каждые 4 ряда, а зигзагообразные – попарно в смежных рядах, причем направление прутков должно быть взаимно перпендикулярным.
Для повышения устойчивости тонких стен, перегородок и столбов при воздействии «растягивающих усилий в изгибаемых и внецентренно сжатых конструкциях» применяется продольное и вертикальное армирование. В большей степени оно показано при строительстве в сейсмоопасных зонах.
Когда строительство ведется на грунтах, склонных к неравномерной осадке, или если новые стены примыкают к старым, возникает необходимость в устройстве осадочных швов (рис. 69), которые разделят постройку на части по длине и предупредят разрушение всей конструкции.

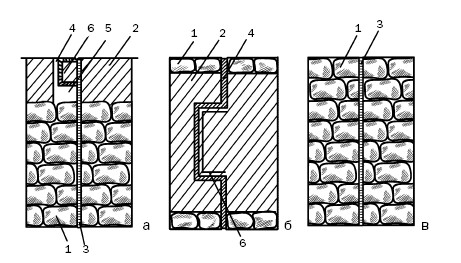

Рис. 69. Выполнение осадочного шва: а – вид в разрезе; б – план стены; в – план фундамента; 1 – фундамент; 2 – стена; 3 – шов фундамента; 4 – шов стены; 5 – зазор для осадки; 6 – шпунт
Осадочные швы пронизывают постройку от карниза до подошвы фундамента. Швы в стенах и фундаменте отличаются друг от друга тем, что первые выполняются в виде шпунта толщиной 1/2 кирпича, вторые – без. Осадочный шов по всей высоте изолируется 2–3 слоями толя стеклоткани и пр. Низ стены и верх фундамента разграничены пустым пространством в 1–2 кирпича, которое компенсирует осадку и не позволит возникнуть трещинам. Чтобы швы были герметичными, они заполняются просмоленной паклей (законопачиваются). При устройстве осадочных швов необходимо предупредить проникновение через них воды в подвальное помещение. С этой целью с наружной его стороны выполняется глиняный замок.
Предназначение температурных швов состоит в том, что они предупреждают трещинообразование при колебаниях температуры в разных частях постройки. Температурные швы, как и осадочные, имеют вид шпунта, но отличаются от последних тем, что устраиваются только в надземной части здания.
Чтобы ограждающая конструкция из кирпича обеспечивала необходимую тепловую защиту помещений, она должна иметь ширину 640 мм, т. е. выполняться в 21/2 кирпича. Стены такой толщины достаточно массивны и обходятся дорого. Поэтому поиск более оптимальных вариантов не прекращается до сих пор. Один из способов – вести кладку из легких каменных материалов (пустотелый и поризованный кирпич, керамические пустотелые камни, блоки из легких бетонов и др.). Кроме того, уменьшить толщину стен и одновременно повысить теплоизоляционные свойства можно посредством применения облегченных стеновых конструкций, в которых вместо части кирпича (камней) используются воздушные прослойки, различные засыпки и пр. При этом экономится кирпич, уменьшается масса строения.
Чаще всего возводятся кирпичные стены с горизонтальными кирпичными диафрагмами, применяется колодцевая кладка. Встречаются облегченная кирпичная кладка, которая отделывается теплоизоляционными плитами, кладки с уширенными швами, на теплых растворах, изготовленных на основе перлитового, шлакового песка и т. д. Благодаря таким растворам (особенно в случае выполнения кладки с уширенными продольными вертикальными швами) толщина стены может быть существенно уменьшена, поскольку их теплостойкость значительно повышается.Представляем несколько вариантов облегченной кладки стен.
Облегченная кирпично-бетонная кладка (рис. 70) – это конструкция из двух стенок толщиной в 1/2 кирпича, пространство между которыми заполняется легким бетоном.

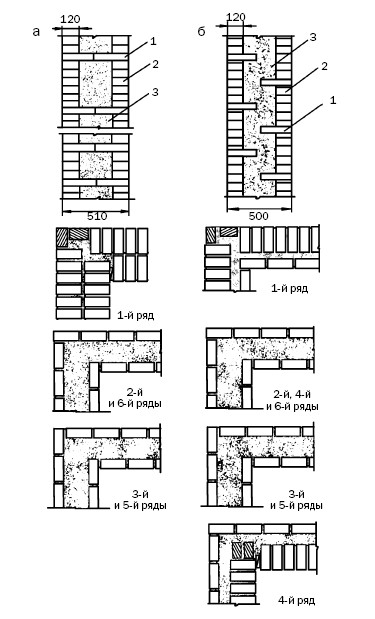

Рис. 70. Выполнение облегченно-кирпичной кладки (размеры указаны в миллиметрах): а – при размещении тычковых рядов в одной плоскости; б – при расположении тычковых рядов вразбежку; 1 – тычковые ряды; 2 – ложковые ряды; 3 – легкий бетон
Чтобы связать стенки, выполняются тычковые ряды (диафрагмы), которые углубляются в бетон на 1/2 кирпича и выкладываются через каждые 3–5 ложковых рядов. Диафрагмы допускается располагать в одной плоскости или вразбежку, что определяется толщиной стены – 380–680 мм.
Продольные стены можно связывать и по-другому – отдельными кирпичами, которые при этом необходимо выкладывать в продольных стенках тычковыми рядами через каждые 2 ряда по высоте и не реже чем через 2 кирпича, размещенных ложками по длине продольных стенок.
Такой способ кладки используется при строительстве зданий высотой не более четырех этажей. При этом применяются легкие бетоны М10 и ниже, которые производятся на местных вяжущих (портландцемент не применяется).
В процессе кладки таких стен работы ведутся ярусами, высота которых зависит от расположения тычковых рядов. Если они находятся в одной плоскости, то кладка выполняется с тычкового ряда. Потом наружная верста поднимается на высоту двух ложковых рядов, внутренняя верста доводится до такой же высоты, зазор между ними заполняется легким бетоном. Далее кладется тычковый ряд, и кладка продолжается в указанной последовательности.
При размещении тычковых рядов вразбежку порядок работ иной, завершив который, кладка ведется в том же порядке:
1) наружная тычковая верста;
2) внутренняя ложковая верста;
3) 2 наружных и 2 внутренних ложковых ряда;
4) легкий бетон, которым заливается образовавшееся пространство;
5) наружная ложковая верста;
6) внутренняя ложковая верста, причем первый ряд тычковый, следующие два ложковые.
