Вооружение различных модификаций МиГ-27 представлено на схеме (см. чертежную вкладку).
Фотографии: Сергей Скрынников, Виктор Друшляков, Алексей Михеев, Евгений Арсеньев, Александр Младенов, Владимир Раткин, Сергей Пазынич, Сергей Цветков, Петр Батуев, Василий Золотов, Александра Золотова, Udo Lange, Юрий Каберник, Д. Дубоносов.
Фотографии предоставлены: Л. Лучко, С. Цветков, Dimitri Schmidt, Lutz Freundt, Erik Fischer, Erhart Gerecke, U. Unger-Biiro (Германия), студия «Крылья России», а также Агенство АКН.
Редакция особенно признательна сотрудникам фирмы «МиГ» А. А. Попову и Л. Г. Сутугину за помощь в подготовке материала.
Особая благодарность российским летчикам А. Аверкиеву, О. Мутовину, А. Рачнову, В. Садовскому и Ю. Сурмачеву.
Помощь при подготовке статьи оказали Сергей Пазынич, Петр Батуев, Андрей Юргежон, Lutz Freundt, Erik Fischer, Erhart Gerecke, U. Unger-Biiro (Германия), Александр Младенов (Болгария), Ю. Ф. Полушкин, а также Агенство АКН (Аэро-космические новости) и лично Дмитрий Гринюк.

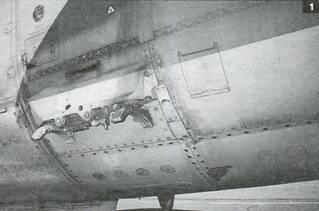

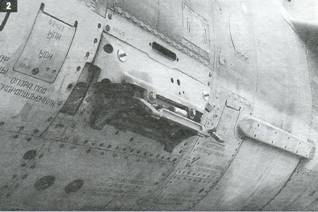

1,2. Варианты заднего фюзеляжного узла подвески на Миг-23БН (1) и МиГ-27 (2)

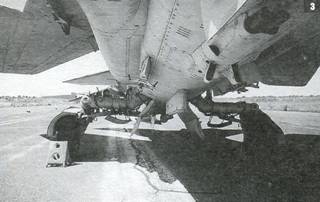

3. Вид под фюзеляж с носа против полета (МиГ-23БН)

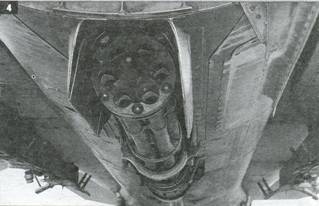

4. Шестистволка ГШ-6-30 под фюзеляжем. Обратите внимание на вертикальные щитки в районе дульного среза
| Геометрия и ТТХ | ||
|---|---|---|
| МиГ-23БН | МиГ-27К | |
| Длина, м | 16,700 | 17,076 |
| без ПВД, м | 15,349 | 15,489 |
| Размах, м | ||
| 18°40 | 13,965 | 13,965 |
| 74°40 | 7,779 | 7,779 |
| Высота, м | 5,145 | 5,770 |
| Площадь крыла, м2 | ||
| 18°40 | 37,350 | 37,350 |
| 74°40 | 34,160 | 34,160 |
| Колея шасси, м | 2,728 | 2,728 |
| База шасси, м | 5,991 | 5,991 |
| Масса пустого, кг | 10200 | 11908 |
| Масса топлива, кг | 4500 | 4560 |
| Взлетный вес, кг | ||
| нормальный | 16450 | 18100 |
| максимальный | 18600 | 20670 |
| Макс. скорость, км/ч | ||
| на выс. 8000 м (72°) | 1800 | 1885 |
| на выс. 3500 м (16°) | 935 | 935 |
| на уровне моря (72°) | 1350 | 1350 |
| минимальная | — | 400 |
| Скороподъемность, м/с | — | 230 |
| Время подъема на выс. 11 000 м, мин | 1,7 | — |
| Потолок, м | 16000 | — |
| Радиус действия, км с профилем «высоко-низко-высоко» и 1000 кг бомб | 850 | |
| Максимальная дальность, км | — | 1810 |
| Максимальная перегоночная дальность, км | 2220 | |
| Разбег с норм. взп. весом, м | 950 | |
| Пробег с тормозным парашютом, м | 900 | 850 |
| Пробег без тормозного парашюта, м | — | 1300 |
| Посадочная скорость, км/ч | 240 | 260 |
1. При подготовке использованы материалы Петра Соукупа и Ярослава Матоулека (НРМ 1–2/1997) и Владимира Петрова и Николая Кацарова (Болгария).
2. Независимое военное обозрение.
3. Ильин В. Штурмовики и истребители-бомбардировщики. Виктория-Аст, М., 1998.
4. Вестник авиации и космонавтики.

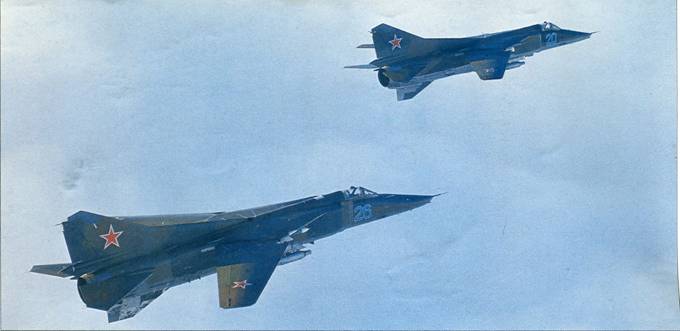

Вверху: МиГ-23БН «26» и МиГ-27 «20» (из коллекции Сергея Цветкова), ниже и внизу — МиГ-27Д (фото Сергея Скрынникова)
Вверху: МиГ-27Д «21» из 899 АПИБ — Лиелварде (15 ВА); ниже МиГ-27 «15» — полк и место неизвестны (оба фото Сергея Скрынникова)
МиГ-27М «07» из 19 ГвАПИБ — Лерц (Германия), 16 ВА (фото Сергея Скрынникова)
