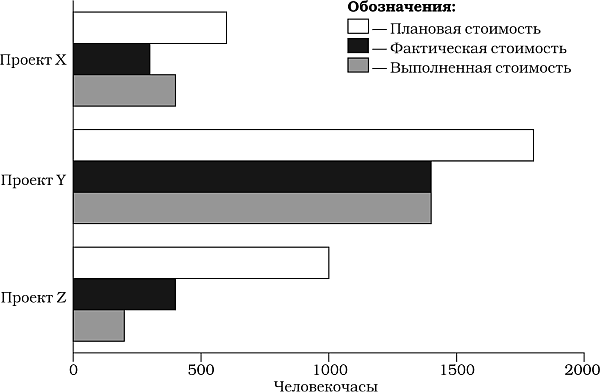

Рис. 3.3. Гистограмма времени завершения проектов [5]

Рис. 3.4. Гистограмма выделения ресурсов

Адаптация традиционных диаграмм под нужды пользователя. Хотя представленные здесь диаграммы и полезны, они могут не вполне соответствовать вашим потребностям. Необходимо проанализировать доступные форматы и характеристики диаграмм, после чего выбрать наиболее подходящую и адаптировать ее для конкретных проектов. Ниже приводятся некоторые идеи, касающиеся процесса такой адаптации.

В настоящем разделе были рассмотрены различные формы традиционных инструментов: гистограммы, ленточные и секторные диаграммы, – способные наглядно представить информацию, необходимую для балансирования портфеля проектов. Они также полезны в случае, когда организация впервые использует портфель. Однако хотя эти диаграммы удобны для представления как больших, так и малых проектов в портфеле, они не в состоянии предложить какие-либо действия по балансированию. Чтобы быть действительно эффективными, диаграммы должны быть адаптированы к вашей конкретной ситуации (см. врезку «Использование традиционных диаграмм»).

Пузырьковые диаграммы – это способ представления информации, который наглядно демонстрирует ключевые параметры проекта, необходимые для удачного балансирования портфеля (рис. 3.5). Как правило, оси X и Y представляют два из множества ключевых аспектов/параметров. Местонахождение пузырька на такой диаграмме показывает положение проекта в пространстве этих двух параметров, а его размер и цвет соответствуют дополнительным характеристикам (размер, доля выполненных работ, тип проекта и т. д.). Распределенные по площади диаграммы пузырьки помогают руководителям понять, правильно ли расположены проекты в пространстве ключевых параметров. При неудовлетворительной ситуации следует принять меры по балансированию портфеля.

Построение пузырьковой диаграммы

Подготовка исходной информации. Балансирование портфеля проектов требует наличия следующей информации:

• стратегических и тактических планов;

• критериев отбора проектов;

• списка проектов с их численными оценками.

Рис. 3.5. Пузырьковая диаграмма в пространстве «легкость исполнения / важность проекта» [6]

Эти планы и критерии отбора проектов позволяют ограничить задачу балансирования портфеля пространством тех параметров, которые показаны на диаграмме. Продукты процесса отбора включают в себя список как существующих, так и новых проектов. Точный список отображается на пузырьковой диаграмме и затем подвергается балансированию. Мы говорим «точный список», потому что некоторые менеджеры имеют склонность неофициально добавлять свои любимые проекты в формальный список. Однако если в процесс балансирования включены не все проекты, возникает реальный риск несовпадения требуемых и доступных ресурсов и, как следствие, задержек расписания. Численные оценки проектов – это исходная информация для построения пузырьковой диаграммы. Их получают путем применения моделей балльной оценки для каждого из параметров диаграммы.

Выбор типа диаграммы. Определение типа диаграммы начинается с четкого понимания параметров, которые будут представлены осями пузырьковой диаграммы (см. врезку «Это не старая матрица BCG [7] »). Вариантов здесь множество [3, 4]:

• отдача (финансовая, основанная на большом количестве критериев);

• фазы жизненного цикла (концепция, планирование, исполнение, закрытие);

• дата завершения (месяцы, годы);

• стратегическое соответствие или важность (низкая, средняя, высокая);

• качество ресурсов (низкое, среднее, высокое);

• стоимость проекта (доллары, часы работы ресурсов);

• вероятность технического или коммерческого успеха (проценты);

• легкость исполнения (диапазон от «трудно» до «легко»);

• категории проектов (НИОКР, инжиниринг, производство, маркетинг, обслуживание / техническая поддержка и т. д.);

• типы проектов (например, в разработке продуктов – платформы, вторичные (производные) продукты, расширение, совместные предприятия и т. д.);

• сегменты рынка (рынок A, рынок B и т. д.).

Для описания портфеля и отображения баланса любая пара параметров может использоваться в качестве координат по осям X и Y пузырьковой диаграммы. Когда параметры диаграммы будут выбраны, с высокой вероятностью окажется, что получившаяся диаграмма принадлежит к одной из следующих групп:
