Изменения ЭКГ при стенокардии. ЭКГ в состоянии покоя остается нормальной почти у 50 % больных стенокардией. Могут наблюдаться изменения реполяризации в виде уплощенных или инвертированных зубцов T, смещения сегмента ST ниже изолинии.

Во время приступа стенокардии изменения выражаются более отчетливо. Обычно появляются или нарастают изменения реполяризации в виде отрицательного зубца T или депрессии сегмента ST. Подъем сегмента ST иногда может указывать на спазм крупного сосуда.

В связи с низкой чувствительностью ЭКГ покоя в диагностике стенокардии, с этой целью используются нагрузочные пробы для провокации тех изменений, которые возникают у пациента при физической нагрузке. Возможно также использование длительного мониторирования ЭКГ для регистрации преходящих нарушений в естественных обстоятельствах.

В основе эхокардиографического метода лежит обработка УЗ-волн, отраженных от сердца. В определенном диапазоне (примерно от 1,5 до 4 МГц) ультразвук оказывается способным проникать в тело человека и, отражаясь от различных структур сердца, приносить полезную информацию об их строении и функции. Поскольку скорость распространения ультразвука является постоянной величиной, измерение времени от посылки импульса до его возвращения к датчику позволяет оценить расстояние до встреченной преграды. Это расстояние отображается меткой на экране прибора.

Описанный принцип ультразвуковой локации является основой ЭхоКГ. Однако возможность локации на базе этого принципа может быть реализована разными способами, в частности, в виде одномерной, двухмерной или трехмерной ЭхоКГ.

Двухмерная эхокардиография (В-режим) сегодня является основным режимом благодаря своей способности проецировать на экране наглядное изображение сердца в разрезе. Для локации используется ультразвуковая плоскость, образованная множеством отдельных лучей, последовательно выпускаемых датчиком в разных направлениях. Каждый луч встречает на своем пути преграды в виде стенок сердца, створок клапанов и т. д. и отражается от них. На экране прибора появляются отметки глубины расположения встреченных преград в виде точек, из которых складывается двухмерное изображение, представляющее собой сечение сердца данной ультразвуковой плоскостью.

Таким образом, методика двухмерной ЭхоКГ состоит в рассечении сердца ультразвуковыми плоскостями, полученными из разных точек. Задачей исследователя является получение нескольких стандартных сечений сердца, которые позволяют оценить состояние различных его отделов.

К таким сечениям относятся парастернальные сечения по длинной оси сердца (парастернальные продольные сечения) через левые и правые его отделы, получаемые из левой парастернальной области (рис. 2.20). Эти сечения позволяют оценить большинство важных структур сердца, таких как желудочки, предсердия, аорта, митральный, аортальный и трикуспидальный клапаны.

Развернув датчик вокруг его оси на 90° и направляя ультразвуковую плоскость ближе к основанию или верхушке сердца, можно получить ряд сечений по короткой оси сердца (парастернальные поперечные сечения). Они представляют собой взгляд на те же структуры сердца, но с другой стороны, благодаря чему появляется возможность получить новую информацию.

Другой точкой, из которой может быть получено ультразвуковое изображение сердца, является область его верхушки. Отсюда также получают ряд сечений сердца по длинной его оси, среди которых выделяют четырехкамерное, двухкамерное, продольное и пятикамерное.

Третьей стандартной точкой установки датчика для локации сердца является эпигастральная область. Направляя ультразвуковую плоскость в сторону сердца, можно получить уже знакомые сечения – четырехкамерное и серию поперечных.

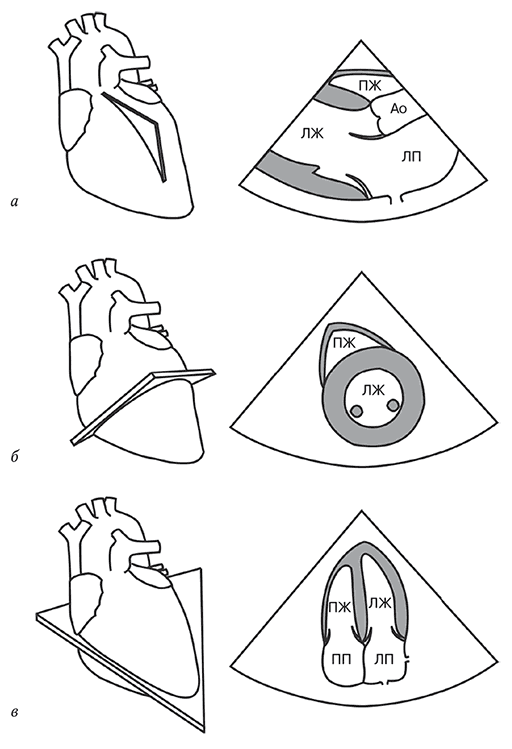

Рис. 2.20. Двухмерная эхокардиография: а – парастернальное продольное сечение; б – парастернальное поперечное сечение на уровне папиллярных мышц; в – верхушечное четырехкамерное сечение; Ао – аорта; ЛП – левое предсердие; ПП – правое предсердие; ЛЖ – левый желудочек; ПЖ – правый желудочек

Помимо перечисленных точек, датчик может быть установлен в любое место, из которого удается спроецировать изображение сердца или какой-либо его части.

Таким образом, ряд сечений, полученных из разных точек, позволяет мысленно воссоздать реальное строение сердца и оценить состояние основных его структур. Помимо визуальной оценки двухмерных эхокардиограмм, на них могут выполняться разнообразные измерения линейных размеров, а также площадей сечения различных отделов.

Одномерная эхокардиография (М-режим) в настоящее время используется как дополнение к двухмерному режиму. Получив двухмерное изображение сердца, исследователь выделяет один из множества УЗ-лучей, составляющих сектор. Этот луч должен проходить через те сердечные структуры, движение которых необходимо оценить. После включения М-режима на экране появляется временной график движения структур сердца, попавших в избранный луч (рис. 2.21). Стандартно используются три основных направления луча, позволяющие получить одномерную эхокардиограмму аорты и левого предсердия, митрального клапана, ЛЖ.

Данные эхокардиограммы используются для визуальной оценки, а также для измерений различных размеров, временных интервалов и скоростей движения различных структур сердца.

Рис. 2.21. Выбор направления ультразвукового луча (а) для получения одномерной эхокардиограммы ЛЖ (б): ЗС – задняя стенка

Допплеровская эхокардиография (D-режим) отличается от двухмерной и одномерной прежде всего принципом, лежащим в ее основе. Эффект, открытый Кристианом Допплером в XIX в., состоит в том, что любые волны, отражаясь от движущейся преграды, изменяют свою частоту строго определенным образом:
