Ракетный двигатель работал с использованием трех перфорированных пороховых шашек. Общая масса заряда достигала 0,5–0,6 кг. Рабочее давление было необычно низким: всего 60–70 мегапаскалей. Из-за значительной массы боеприпаса огонь можно было вести лишь на дальность 30–50 метров. На испытаниях опытного образца была успешно опробована конструкция полетных стабилизаторов, позволившая добиться высокой точности стрельбы. В боевых условиях оружие не использовалось — его доводка не была завершена до апреля 1945 года.

В 1940—45 годах фирма «Рейнметалл-Борзиг» разработала реактивную гранату, лишенную камеры сгорания. Хотя (возможно, по причине остановки работ) система не была применена в бою, ее конструкция и характеристики отвечали большинству требований, предъявляемых к ручному противотанковому оружию.

Граната веретенообразной формы выстреливалась из трубчатой направляющей. В ее средней части размещался заряд из напыленного гофрированного слоя дигликолевого пороха толщиной 0,5 мм и весом 0,5 кг, который сгорал в течение 0,02 секунд. Выгорание порохового заряда еще в стволе являлось условием сообщения реактивной силы, так как «сопло» было образовано каналом ствола и расширенной хвостовой частью гранаты. Испытания показали правомерность применения такой конструкции. 75-мм граната весом 3,1 кг развивала скорость 350 м/с, что обеспечивало прицельную дальность 400–420 метров. При стрельбе на дистанцию 800 метров рассеивание не превышало четырех квадратных метров.

И все же граната имела ряд существенных недостатков. Не была решена проблема оплавления стабилизаторов, заклинивания кольца оперения в стволе, а также общих недостатков конструкции (большое рабочее давление, тяжелая пусковая установка).

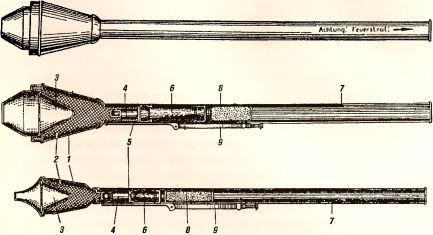

Рис. 28. Динамо-реактивные противотанковые приспособления (общий вид и разрез): сверху — «Panzerfaust 1»; снизу — «Panzerfaust 2». 1 — корпус мины (гранаты); 2 — разрывной заряд; 3 — кумулятивная воронка; 4 — детонирующее устройство; 5 — реактивный (вышибной) заряд; 9 — ударный механизм.

Работы «Рейнметалл-Борзиг» над подобными боеприпасами были возобновлены в 1944 или 1945 году. Под наименованием «Hammer» («Молот») или «Panzertod» («Танковая смерть») было спроектировано 105-мм противотанковое оружие с 88-мм подкалиберной кумулятивной гранатой весом 3,2 кг. Скорость полета составляла 450 м/с, прицельная дальность — 500 метров. Испытания опытного образца вновь продемонстрировали высокую точность стрельбы: 100 % попаданий на дистанции 500 метров легли в пределах квадратного метра.

При ведении огня 40-килограммовая пусковая установка опиралась на треногу (после доработок могла оснащаться двухколесным лафетом).

Возобновленные работы по доводке этого необычного реактивного оружия не были завершены до апреля 1945 года. Хотя примененный на нем принцип привлек к себе большое внимание, неизвестно, был ли он использован на каком-либо послевоенном образце вооружения.

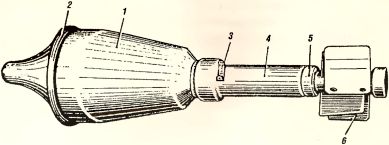

Рис. 29. Мина (граната) к РПГ «Panzerfaust 1». 1 — корпус мины (гранаты); 2 — ободок; 3 — ушко мины; 4 — металлический стакан; 5 — деревянный стержень; 6 — хвостовое оперение.

Еще одним, вероятно, наиболее известным типом РПГ стал знаменитый «Panzerfaust» («Бронированный кулак»; в СССР он был более известен как «фаустпатрон» — «Faustpatrone»). Это оружие одноразового применения, впервые появившееся на фронте в начале 1943 года, также использует реактивное действие пороховых газов. Согласно официальной классификации, «фаустпатрон» является «динамо-реактивным приспособлением для ближнего боя с танками всех типов…» (9, с. 133). В производстве находилось несколько серийных образцов этого необычного оружия: «Panzerfaust 30» («Gretchen»), «Panzerfaust» 60,100 (последняя модель, «Panzerfaust» 150 осталась незавершенной). Состоящие же на вооружении типы одноразового РПГ двух основных калибров (150 и 101 мм) именовались соответственно «Panzerfaust 1» и «Panzerfaust 2». Их основные ТТХ имеют следующие показатели (для первого и второго образцов): боевая масса — 5,35 и 3,25 кг; длина — 1048 и 1010 мм; вес кумулятивной гранаты — 2,8 и 1,65 кг; вес разрывного заряда боеприпаса — 1,66 и 0,74 кг; вес ствола с реактивным зарядом — 2,55 и 1,6 кг; прицельная дальность — 30 метров для обоих образцов; бронепробиваемость — 200 и 140 мм.

Устройство «панцерфауста» было предельно простым и включало в себя две главные части: надкалиберную гранату кумулятивного действия и ствол с реактивным зарядом, пусковым механизмом и прицельным устройством. На фронт РПГ поступал только в собранном виде. Граната состоит из составного корпуса с разрывным зарядом и кумулятивной воронкой, а также хвостовой части с детонирующим устройством, взрывателем и хвостовым оперением. Разрывной заряд — стандартный сплав тритола с гексогеном Взрыватель — инерционный, простой конструкции. Хвостовая часть гранаты состоит из металлического стакана и деревянного стержня. В стакане размещены детонирующее устройство и взрыватель, к стержню прикреплены четыре тонких стальных стабилизатора.

Пусковая труба — стальная, открыта с обоих концов. К передней части ствола приварена трубка ударного механизма с прицельной стойкой. Внутри канала ствола находятся прокладка из пластмассы и реактивный вышибной заряд дымного пороха. Последний помещен в цилиндрический картонный футляр. Футляр находится в стволе, напротив запального отверстия и закрепляется винтом.

Ударный механизм состоит из трубки, ударника, боевой пружины, подпружиненной спусковой кнопки, стебля с винтом, возвратной пружины и втулки с капсюлем воспламенителем. Боевая пружина одним концом через шайбу упирается в заплечики ударника, а противоположным — в неподвижную шайбу. Ударник удерживается на боевом взводе спусковой кнопкой. Ударный механизм имеет два основных положения — на предохранителе и на боевом взводе. При установке на предохранитель головка винта находится вверху, в одной плоскости со спусковой кнопкой, а при установке на боевой взвод поворачивается на 90 градусов влево. При этом втулка с капсюлем-воспламенителем поворачивается вместе со стеблем так, что ее отверстие совпадает с запальным гнездом (через него воспламеняется реактивный заряд, размещенный в стволе) на поверхности пусковой трубы.
