Мортирка состоит из ствола, чашечки и зажимного устройства.

Как и в современных подствольных гранатометах, канал ствола мортирки имеет нарезы для придания гранате вращательного движения. Задний конец ствола снабжен резьбой для соединения с чашечкой. Последняя имеет шейку, к которой прикреплены две наметки с зажимным винтом (зажимное устройство). Собранная мортирка надевается на дульную часть карабина и фиксируется зажимным винтом.

Прицел состоит из качающейся и неподвижной (относительно карабина) частей. На качающейся части прицела расположены визирная планка с прорезью и мушкой, уровень и пружинный стопор. На задней, секторной части визирной планки нанесены деления для стрельбы прямой наводкой и на дальностях до 250 метров (при углах возвышения от 0 до 45 и от 45 до 90 градусов). Каждое деление прицела соответствует изменению дальности на 50 метров. Неподвижная часть прицела состоит из пружинной обоймы с зажимом и неподвижной пластинки. С помощью зажима прицел крепится на ложе карабина в его средней части, позади винтовочной прицельной колодки. На ось пластинки надевается качающаяся часть прицела. Пластинка имеет выступ с риской для установления нужного деления визирной планки.

Вес мортирки составляет 0,835 кг, прицела — 0,385 кг. Общий вес карабина 98к с установленным на нем гранатометом достигает 5,12 кг. Длина мортирки —125 мм. Максимальная прицельная дальность —250 метров.

Рис. 32. Прицельное приспособление гранатомета: 1 — качающаяся часть; 2 — уровень; 3 — прорезь (целик); 4 — прицельная шкала; 5 — указатель деления прицела; 6 — пружинная обойма (неподвижная часть); 7 — зажим; 8 — мушка.

Для установки деталей гранатомета на корпус карабина было необходимо надеть мортирку на дульную часть ствола так, чтобы основание винтовочной мушки поместилось в вырезе шейки чашечки, после чего наметки сводились и закреплялись зажимным винтом. Прицел надевался пружинной обоймой на ложе так, чтобы в вырез неподвижной части прицела поместилась задняя часть прицельной колодки карабина, после чего затягивался зажимной винт обоймы.

Огонь из гранатомета велся прямой наводкой — с упором приклада в плечо (для лучшего упора и частичной компенсации отдачи винтовочный ремень фиксируется вокруг левой руки так, как при спортивной целевой стрельбе) либо «по-минометному» (для навесной стрельбы на большие дистанции) — с упором приклада в землю. Для открытия огня карабин заряжался холостым патроном, находящимся в укупорке гранаты. После включения предохранителя карабина граната вставлялась в ствол мортирки и устанавливалось нужное деление прицельной шкалы СГ. Предохранитель отключался и оружие было готово к выстрелу. После нажатия на спусковой крючок пороховые газы с силой выбрасывали гранату из мортирки. В походном положении детали гранатомета и боеприпасы переносились в специальных сумках.

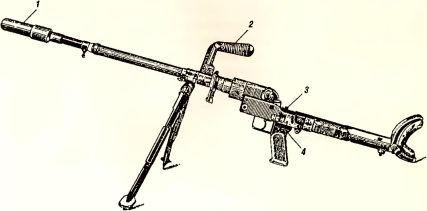

Рис. 33. Общий вид гранатомета GzB-39: 1 — мортирка; 2 — рукоятка для переноски; 3 — флажок предохранителя; 4 — спусковая рама с рукояткой.

Рис. 34. Прицельное приспособление гранатомета GzB-39: 1 — задний визир (целик); 2 — передний визир (рама с сеткой; предохранительный кожух здесь отсутствует).

В войсках СГ применялись до конца войны. Удовлетворительная бронепробиваемость кумулятивной гранаты позволяла с успехом поражать бронированные цели, особенно бронетранспортеры и легкие танки, имевшиеся в больших количествах в армиях западных союзников. Осколочная граната, выстреливавшаяся на большую дальность, позволила увеличить огневую мощь пехотных под разделений.

Для стрельбы из ружейного гранатомета применялись следующие образцы гранат:

— осколочная G.S.Pz.gr (для борьбы с укрытыми ближними целями);

— малая бронебойная G.Pz.gr (для борьбы с бронированными целями);

— большая бронебойная (Gr.G.Pz.gr. и Gr.G Pz.gr 43);

— агитационная (для забрасывания листовок).

Кроме того, заводы фирмы «Stahlwerke» производили гранаты, начиненные новейшим отравляющим веществом — газом «табун» — последние в боевых действиях не применялись.

Все эти разновидности гранат имеют хвостовые части одинакового калибра (30 мм) и винтовую нарезку, соответственно калибру и устройству мортирки ружейного гранатомета. Выстрел снабжен специальным винтовочным холостым патроном, помещенным в индивидуальную укупорку каждой гранаты, причем патрон для стрельбы большими противотанковыми гранатами имеет увеличенный заряд, деревянную пулю и двойное дульце.

Все разновидности бронебойных гранат — кумулятивного действия. Самым поздним их образцом является Gr.G.Pz.gr, одновременно применявшаяся и для стрельбы из противотанкового гранатомета Gz.B39 (смотри ниже): по этой причине она была снабжена специальными патронами с увеличенной гильзой в отдельной укупорке.

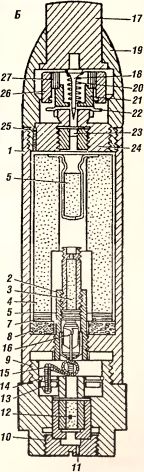

Рис. 35. Ружейная осколочная граната G.S. Pz.gr.: А — общий вид гранаты с холостым патроном и укупоркой; Б — разрез гранаты. 1 — корпус; 2 — воспламеняющий механизм; 3 — дистанционный состав; 4 — разрывной заряд (шашка ВВ); 5 — картонный футляр; 6 — капсюль-детонатор; 7 — картонная шайба; 8 — шайба из губчатой резинки; 9 — хвостовая часть с нарезами; 10 — донная пробка; 11 — запальное отверстие; 12 — дистанционный (горючий) состав самоликвидатора; 13 — шайба; 14 — пружинное кольцо; 15 — вытяжной шнур; 16 — проволочная терка; 17 — наконечник; 18 — жало; 19 — корпус взрывателя; 20 — предохранительная пружина; 21 — втулка; 22 — предохранительная шайба (жесткий предохранитель) с лапками; 23 — капсюль-воспламенитель; 24 — донная втулка взрывателя (поддон); 25 — винт; 26 — оседающая втулка (инерционное кольцо); 27 — спиральная пружина.

Остальные образцы гранат использовать для стрельбы из этого оружия нельзя, так как на это не рассчитана их механическая прочность (использование мощного вышибного заряда патрона ПТР образца 1939 года приводило к растрескиванию хвостовой части боеприпасов).

Осколочная граната состоит из корпуса со взрывчатым веществом, головного высокочувствительного взрывателя, воспламеняющего механизма типичного для немецких ручных гранат терочного типа и хвостовой части с нарезами. Взрыватель Az 5075 унифицирован с применяемыми на 37-мм надкалибернои кумулятивной гранате и 88-мм гранате РПГ «Панцершрек».
