Наконечники копий. Из пяти исследованных наконечников четыре относятся к типу III – перо с вытянуто-ромбическим или линзовидным сечением (погр. 249; погр. 272; погр. 279). Один экземпляр наконечника из культурного слоя (p. XIII, Г/04) относится к типу II – перо имеет с двух сторон ребра жесткости округлой формы.

Железные наконечники типа I, судя по опубликованным материалам, в Тетюшском могильнике не встречены, хотя аналогичные бронзовые прототипы имеются (например, в погр. 21, 221) (Халиков 1977, с. 69, 72).

Экземпляр наконечника копья типа II откован из единой заготовки. Ребра жесткости сформованы с помощью оправки. Из единой заготовки откованы также наконечники копий из погребений 272, 279, лишь у одного экземпляра перо было сформовано из пакетированной заготовки. У основания пера двух наконечников копий пробиты небольшие сквозные отверстия.

Микроскопическим исследованием установлено, что при изготовлении наконечников в двух случаях использовалось железо, в трех случаях – сырцовая сталь. Наконечник из погребения 272 дополнительно подвергнут односторонней цементации с последующей мягкой закалкой.

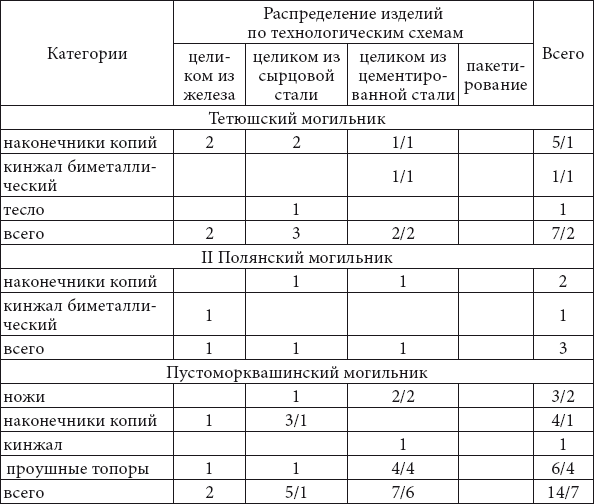

Таблица 4

Технологическая характеристика кузнечных изделий из Тетюшского, II Полянского и Пустоморквашинского могильников

Биметаллический кинжал. Происходит из погребения 272. Кинжал имеет железный клинок уплощенно-ромбического сечения и биметаллическую рукоять. Бронзовая рукоять составляет одно целое с навершием и перекрестием и имеет два вертикальных ряда кольцевидных отверстий с каждой стороны, постепенно расширяющихся в направлении к навершию. В прорези рукояти и вдоль боковых ее сторон проходят полосы железа. Возможно, с конструктивной точки зрения этот кинжал аналогичен биметаллическому орудию из погребения 26 Старшего Ахмыловского могильника, рентгенограмма которого позволила реконструировать технологию изготовления рукояти (Шрамко и др. 1977, с. 69).

Железный клинок из Тетюшского могильника оказался пригодным для металлографического исследования, в отличие от ахмыловского экземпляра. На основании микроскопических данных установлено, что клинок откован из малоуглеродистой сырцовой стали и подвергнут односторонней цементации с последующей мягкой закалкой.

Тесло. Из погребения 272 происходит плоское тесло-видное орудие. Общая длина его 10,5 см, прямоугольное лезвие длиной 6,5 см отделено плечиками от прямоугольной рукояти. Аналогов этой находке в ананьинских памятниках мы не знаем.

Для исследования образцы были взяты с лезвия и рукояти. Металлографический анализ показал, что орудие отковано целиком из сырцовой стали. Заготовка плохо прокована, загрязнена крупными шлаковыми включениями. Структура свидетельствует о перегреве металла (видманштетт) в процессе ковки. В металле фиксируются включения нитридов железа. Следов специального упрочивания рабочей части не обнаружено.

Подводя итог изучению небольшой коллекции предметов из Тетюшского могильника, обратим внимание на то, что железные изделия немногочисленны, в ассортименте кузнечной продукции есть предметы нехарактерные для ананьинского мира, отсутствуют подражания в железе местным бронзовым прототипам.

Исходное сырье исследованных предметов имеет те же характеристики, что и поковки из Старшего Ахмыловского и Акозинского могильников, т. е. это мягкий низкофосфористый металл, в котором присутствуют включения нитридов железа.

К той же территориальной группе ананьинских памятников, что и вышеописанный Тетюшский могильник, относится II Полянский могильник. Памятник открыт в 1962 г. на левом берегу Волги на территории Татарстана. Некрополь сильно разрушен обрывом берега. К раннеананьинскому времени (VIII–VII вв. до н. э.) из 30 вскрытых погребений относятся восемь, остальные 22 – к позднеананьинскому времени (Халиков 1977, с. 25).

В нашем распоряжении оказались вещи только из одного погребения —№ 1. Исследованы биметаллический кинжал и два железных наконечника копий (тип I и II).

Наконечники копий. Исследованные нами наконечники копий могут быть отнесены к типу III по классификации, разработанной на материалах Старшего Ахмыловского могильника (перо без ребра жесткости, сечение линзовидное или уплощенно-ромбическое).

Как показало металлографическое исследование, наконечники откованы из единой заготовки, один конец которой раскован и свернут на оправке во втулку. Заготовка цельностальная, в одном случае это сырцовая сталь, в другом – гомогенная цементированная сталь.

Наконечник копья типа I из II Полянского могильника был проанализирован украинскими исследователями. Основываясь на их данных, можно заключить, что он имел такую же конструкцию, что и ахмыловские экземпляры, т. е. ребра жесткости были наварены на перо (Шрамко и др. 1977, с. 62, рис. 3, 12).

Биметаллический кинжал. Исследованное оружие имеет железный клинок и биметаллическую рукоять, которая состоит из двух бронзовых и трех железных полос. Бронзовые полосы украшены двумя вертикальными рядами из концентрических кружков с небольшими сквозными отверстиями в центре кружков. К сожалению, лезвийная часть клинка уничтожена коррозией, сохранившаяся же часть вдоль ребра жесткости оказалась железной. Металл очень мягкий, загрязнен шлаками, в структуре фиксируются нитриды железа. Возможно, какие-то дополнительные операции по улучшению рабочей части производились, однако сейчас установить это трудно.
