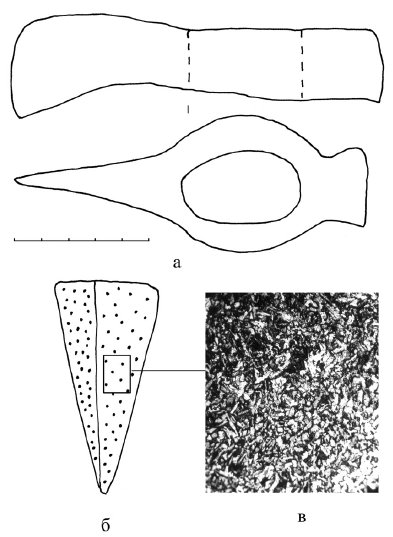

Рис. 15. Старший Ахмыловский могильник, погр. 835. Ан. 1137: а – топор, VI в. до н. э.; 6 – технологическая схема изготовления (сварка из двух стальных полос; в – фотография микроструктуры, х70 (феррито-перлит)

Три ранних топора, представляющие разные типы, изготовлены в разных технологических схемах. Так, лезвие топора-молота (рис. 16, ан. 1113) отковано из высокоуглеродистой стали с последующей закалкой в холодной воде (структура мартенсита) (рис. 16, б – в). Это единственный случай твердой закалки, который мы зафиксировали в коллекции железных предметов из ананьинских памятников. Топор-секира (погр. 183) откован из пакетированной заготовки, сваренной из нескольких полос железа и стали, с выходом на лезвие наиболее твердой полосы с последующей мягкой закалкой. Лезвие топора-клевца (погр. 543) отковано из железа и подвергнуто поверхностной цементации.

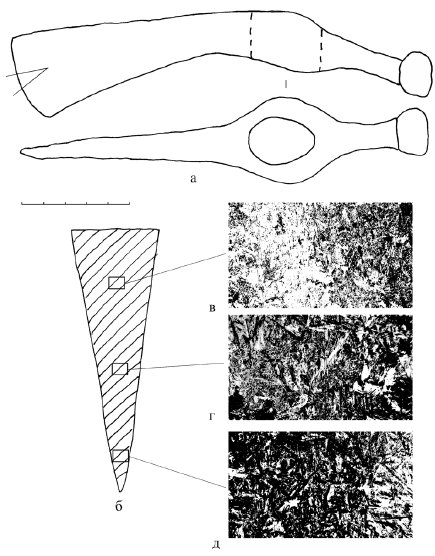

Рис. 16. Старший Ахмыловский могильник, погр. 421. Ан. 1113: а – топор-молот, VI в. до н. э.; 6 – технологическая схема изготовления; в – д – фотографии микроструктур закаленной стали, х70 (в – сорбитообразный перлит, г – мартенсит и сорбит, д – мартенсит)

В этой же схеме откованы еще два экземпляра топоров-клевцов (погр. 909; кв. В/2).

Лезвия двух топоров-молотов и топора-секиры, найденных в засыпи могильника, откованы из сырцовой стали или с использованием приема цементации (рис. 17).

Лезвие еще одного топора-секиры (погр. 808) отковано из железа без каких-либо приемов по улучшению рабочих качеств.

Сформованные в разных технологических схемах, боевые топоры имеют один общий конструктивный признак – изготовление проушного отверстия производилось путем пробивки.

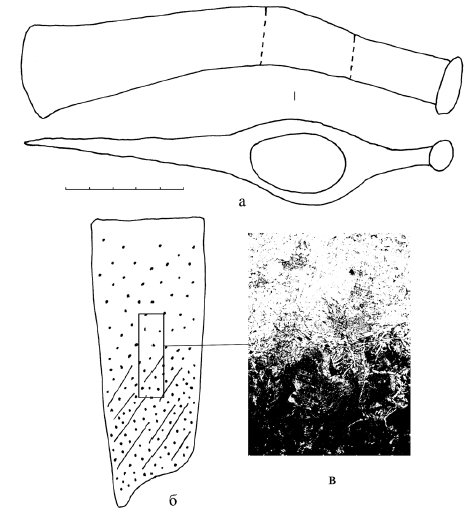

Рис. 17. Старший Ахмыловский могильник, кв. Г-3. Ан. 1115: а – топор-молот, VI в. до н. э.; 6 – технологическая схема изготовления (цементация лезвийной части); в – фотография микроструктуры, х70 (феррито-перлит, сорбитообразный перлит)

Топор из погр. 835 (ан. 1137), отнесенный к числу рабочих, сварен из двух полос сырцовой стали (рис. 15, б – в).

Два топора из Старшего Ахмыловского могильника были изучены украинскими исследователями. Технология изготовления этих топоров вписывается в полученные нами результаты. Судя по опубликованным данным, один топор-секира (А-62-977) откован из пакетного металла (нескольких полос стали), второй топор, рабочий (А-62-1047) – из цельнометаллической заготовки (неравномерно науглероженной сырцовой стали) (Шрамко и др. 1977, с. 71).

Обращает на себя внимание, что самые ранние топоры среди прочих выделяются высоким качеством исполнения, применением высокоуглеродистой стали. Следует также заметить, что проушные железные топоры в погребальных комплексах Старшего Ахмыловского могильника практически не встречаются в сочетании с бронзовыми кельтами. Единственный известный случай – погр. 421, в котором топор-молот (ан. 1113) найден вместе с бронзовым топором акозинско-меларского типа.

Кинжалы. В Старшем Ахмыловском могильнике их найдено немного (17 экз.). Семь имели железные клинки и бронзовые или биметаллические рукояти, десять были цельножелезными. Нами исследовано восемь экземпляров. Из них только один кинжал был биметаллическим (погр. 568; рис. 18, ан. 1116), остальные – железные. Последние состоят из трех конструктивных деталей: клинка, который обычно отковывался вместе с рукоятью из единой заготовки, навершия (прямого, грибовидного или волютообразного), которое насаживалось на конец рукояти, и перекрестия (бабочковидного или почковидного), закрепленного с помощью кузнечной сварки в месте перехода от клинка к рукояти.

Выделяется один экземпляр железных кинжалов, конструктивно отличающийся от остальных. Он состоит из двух конструктивных деталей: клинка и рукояти, которая вместе с перекрестием и навершием представляет единое целое и изготовлена отдельно от клинка. Обе детали соединены кузнечной сваркой. Это орудие напоминает биметаллический кинжал из погр. 704 с железным клинком и цельнолитой бронзовой рукоятью (Патрушев, Халиков 1982, табл. 105, 1 г).

Исследованный нами биметаллический кинжал (рис. 18) относится к переходной форме от ножей к кинжалам. Рукоять цельнолитая бронзовая. Кинжал обнаружен в погребальном комплексе с акозинско-меларским кельтом. Орудие отнесено А. Х. Халиковым к однолезвийным кинжалам и датировано VII в. до н. э. (Халиков 1977, с. 171).

Металлографический анализ железного клинка, проведенный нами, показал, что он откован из сырцовой стали (рис. 18, б – в). Отмечаются следы перегрева металла (структура видманштетта), который, возможно, связан с вторичным нагревом предмета в процессе соединения клинка с бронзовой рукоятью. Металл бронзовой рукояти был исследован спектральным методом С. В. Кузьминых и отнесен к химической группе н/о (неопределенные) (Кузьминых 1983, с. 127).

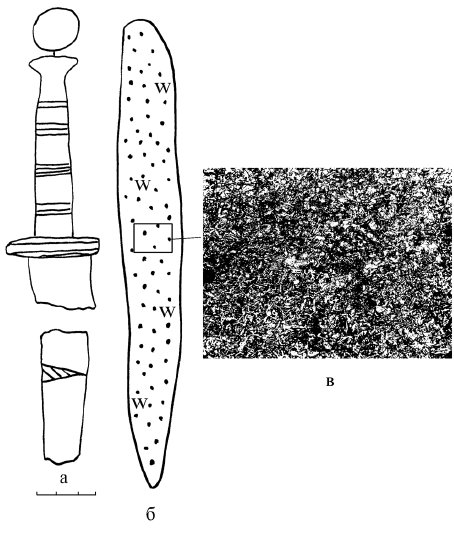

Рис. 18. Старший Ахмыловский могильник, погр. 568. Ан. 1116: а – однолезвийный кинжал с бронзовой рукояткой; б – технологическая схема изготовления (целиком из стали); в – фотография микроструктуры, х70 (феррит с перлитом)

Кинжал с железным клинком и биметаллической рукоятью из погр. 26 Старшего Ахмыловского могильника был изучен украинскими исследователями. По классификации А. Х. Халикова, он относится к типу I, 2А и датируется VII в. до н. э. Железный клинок этого орудия оказался плохой сохранности, и исследователям не удалось провести металлографическое исследование. Однако была сделана рентгенограмма биметаллической рукояти, позволившая реконструировать технологию ее изготовления. Рукояточная часть клинка разрублена в двух местах, и непосредственно к ней прилита бронзовая часть вместе с перекрестием и навершием. Края перекрестия после отливки были дополнительно сжаты. Литье производилось по восковой модели (Шрамко и др. 1977, с. 67, 69).
