Все наконечники копий откованы из стали, четыре из них – из сырцовой, один – с последующей термообработкой. Перо одного копья было подвергнуто поверхностной цементации с последующей мягкой закалкой.

Особенностью металла всех наконечников является присутствие нитридов железа и малочисленность шлаковых включений.

Наконечник дротика. Исследован один экземпляр (погр. 92). Как показало микроскопическое исследование, наконечник откован из сырцовой стали.

Наконечники стрел. Исследовано пять экземпляров, в том числе четыре втульчатых и один черешковый. Три втульчатых наконечника происходят из погр. 92. Изготовлены они по одной схеме – цементация пера с последующей мягкой закалкой. Еще один втульчатый наконечник происходит из погр. 98. Этот экземпляр откован из сырцовой стали. Черешковый наконечник стрелы, происходящий из культурного слоя (АК-7229), откован из железа, перо подвергнуто цементации.

Металл всех наконечников стрел хорошо прокован. В металле фиксируются включения нитридов железа.

Проушные топоры. В исследованной коллекции два рабочих топора одного типа: с овальным проушным отверстием и сильно расклепанной овальной пяткой (погр. 99; кв. М/1, шт.1). Конструктивно оба орудия изготовлены однотипно: откованы из заготовки, согнутой на оправке. При этом один конец заготовки выходил на лезвие, а другой был приварен к нему в виде петли. Следы сварного шва хорошо различимы визуально. Сырьем для обоих орудий послужила неравномерно науглероженная сталь. В металле фиксируются включения нитридов. Один топор закален в мягкой закалочной среде.

Предметы конского снаряжения. Данная категория в рассматриваемой коллекции представлена удилами – два полных комплекта (погр. 83; погр. 85) и двумя экземплярами звеньев удил (погр. 97; погр. 98), а также двумя экземплярами псалиев (погр. 87; погр. 98). Удила однокольчатые с загнутыми в виде петель концами, псалии трехпетельчатые.

Образцы для исследования отбирались с разных участков удил и псалий, при этом особое внимание обращалось на грызла.

Микроскопическое исследование показало, что только удила из погребения 83 изготовлены из железа, остальные предметы откованы из стали: целиком из сырцовой, из нескольких полос сырцовой стали, из качественной цементированной стали. Из пяти стальных изделий четыре были подвергнуты мягкой закалке.

Грызла удил (в двух случаях из трех) были стальными и подвергались термообработке.

Металл, пошедший на изготовление конского снаряжения, хорошо прокован, очищен от шлаковых включении. Четко просматриваются в металле включения нитридов железа.

Стилеты. Из погребения 98 происходят два булавковидных предмета, которые по аналогии с изделиями из Старшего Ахмыловского могильника можно условно отнести к стилетам. Оба они откованы из круглого дрота, один экземпляр – целый, его длина 15 см, один конец заострен, другой имеет шляпковидную головку. От второго сохранился обломок стержня. Оба изделия изготовлены из сырцовой стали, одно из них сохранило следы мягкой закалки.

Пластинчатые височные кольца. Исследовано два экземпляра. Оба происходят из культурного слоя (кв. М/2, АК-72-5; АК-71-120). Кольца согнуты из тонкой полосы металла шириной 10 мм. У одного изделия в центре полосы проходит ребро. Это пластинчатое кольцо отковано из железа, а другое – из сырцовой стали. В металле обоих экземпляров фиксируются нитриды железа.

Подводя итоги технологическому анализу кузнечных изделий из Акозинского могильника (см. табл. 3), можно заметить следующее. Из 35 изученных изделий только два откованы целиком из железа. Остальные изготовлены из стали либо сырцовой (19 экз.), либо специально полученной путем науглероживания заготовки (3 экз.) или готового изделия (10 экз.). Только в одном случае зафиксировано использование пакетной заготовки.

Обращает на себя внимание большое количество термообработанных изделий (18 экз.), причем применялась термообработка только одного вида – мягкая закалка. Она встречена на всех категориях изделий.

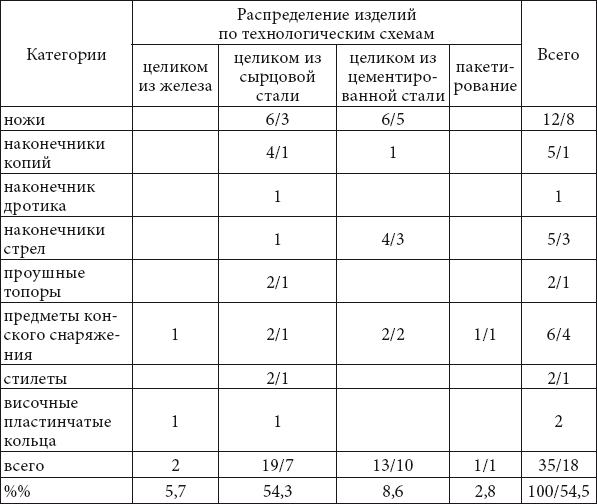

Таблица 3

Технологическая характеристика кузнечных изделий из Акозинского могильника

Примечание: процент термообработанных изделий вычислялся без учета железных предметов

Металл в большинстве случаев подвергался тщательной проковке. Нарушения температурного режима в процессе ковки наблюдаются редко.

Исходное сырье – низкофосфористое железо и малоуглеродистая сталь, в металле фиксируются включения нитридов железа.

При сравнении с материалами из Старшего Ахмыловского могильника, несмотря на количественную разницу изученных коллекций, прослеживается одинаковая закономерность в соотношении используемых технологических схем, единообразие в характеристике металла. Отмечается также сходство в конструктивных особенностях предметов отдельных категорий.

Тетюшский могильник расположен на правом берегу Волги на территории Татарстана в окрестностях д. Тетюши. Памятник исследовался Е.П. Казаковым, А. Х. Халиковым, Е. А. Халиковой (1969–1970 гг.) и В. С. Патрушевым (1980 г.). Памятник относится к числу наиболее ранних ананьинских могильников – конец VIII–VII в. до н. э. (Халиков 1977, с. 50–75).

Отобранная для металлографического исследования коллекция железных изделий, к сожалению, немногочисленна: пять наконечников копий, биметаллический кинжал, тесло [3] . Четыре предмета (два наконечника копий, биметаллический кинжал, тесло) происходят из одного комплекса погребения 272. Все предметы происходят из раскопок В. С. Патрушева.
