Типологический анализ ножей не входит в нашу задачу, тем более что существует достаточно полная классификация, составленная А. Х. Халиковым (Халиков 1977, с. 142–151). Заметим лишь, что в коллекции, отобранной нами для металлографического исследования, представлены все основные типы ножей: с прямой спинкой и прямым лезвием, с выпуклой спинкой и вогнутым лезвием (серповидные), с выпуклой спинкой и выпуклым лезвием. Образцы отбирались как с лезвий ножей, так и с черенков.

Таблица 1

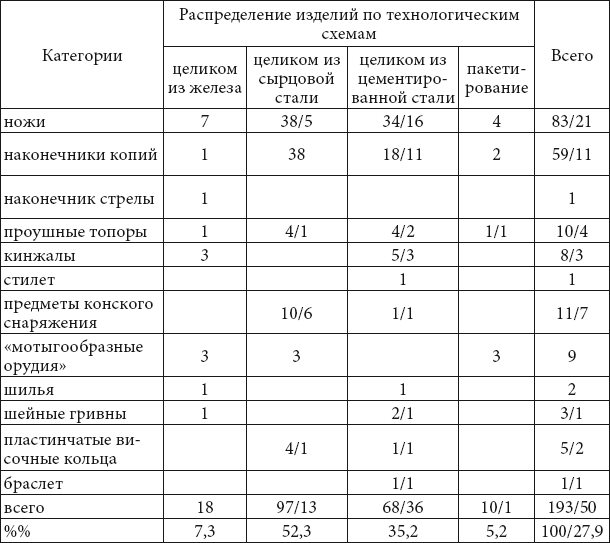

Распределение металлографически исследованных категорий железных предметов из Волго-Камья по памятникам

Обобщенные результаты металлографического изучения представлены в таблице (табл. 2). Первое, что обращает на себя внимание, это использование при изготовлении ножей различных видов стали (86,8 % от всего количества исследованных ножей): либо сырцовой стали (52,8 % от общего числа стальных ножей) (рис. 3), либо искусственно полученной цементированной (47,2 %) (рис. 4). В последнем случае использовались такие приемы, как сквозная цементация заготовки, сквозная цементация самого клинка, односторонняя и двусторонняя поверхностная цементация клинка. Вторым важнейшим технологическим показателем является высокий процент изделий, подвергнутых термообработке (27,9 %; рис. 5–6). Необходимо подчеркнуть особенность приема термообработки – во всех случаях это мягкая закалка (структура сорбита), предполагающая определенный тип закалочной среды, возможны жир, кровь, моча, но не вода (рис. 6), ни на одном из ножей не встречена структура мартенсита, характерная для закалки в воде. Железные изделия единичны (8,4 %), незначителен процент сварных ножей (4,8 %).

Кузнечные операции проведены в температурных режимах, соответствующих сорту обрабатываемого металла, хотя и встречаются случаи нарушения температуры ковки: перегрев (структура видманштетта) в восьми случаях (рис. 7–8), окончание процесса при низких температурах (вытянутость структурных составляющих) в 14 случаях.

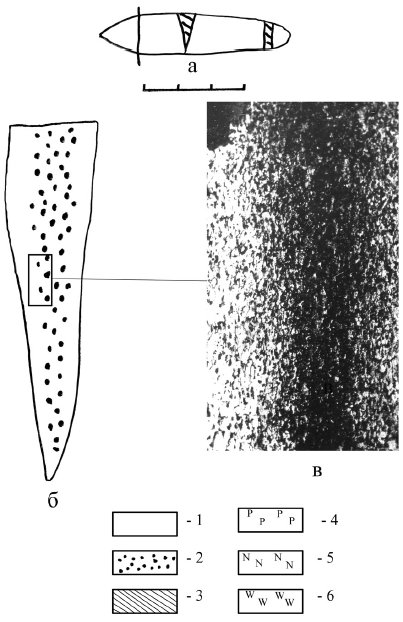

Рис. 3. Старший Ахмыловский могильник, погр. 892. Ан. 1142: а – нож, VI в. до н. э.; 6 – технологическая схема изготовления (целиком из неравномерно науглероженной сырцовой стали); в – фотография микроструктуры х70 (феррит, феррито-перлит)

Условные обозначения (здесь и далее): 1 – железо; 2 – сталь; 3 – термообработанная сталь; 4 – фосфористое железо; 5 – нитриды железа; 6 – структура видманштетта.

Оценивая качество поделочного материала, отметим, что он подвергался тщательной проковке, о чем свидетельствует измельченность, вытянутость шлаковых включений и в целом незначительное их количество.

Для металла рассматриваемой коллекции ножей одной из существенных особенностей являются устойчивые показатели микротвердости отдельных структурных составляющих: микротвердость феррита – 105–143 кг/ мм2, микротвердость феррито-перлита – незакаленной стали– 181–236 кг/мм2, сорбита – закаленной стали – 254–383 кг/мм2. Обращает на себя внимание пониженная микротвердость феррита в металле ахмыловских ножей (для сравнения скажем, что обычная микротвердость феррита в древних изделиях колеблется от 160 до 193 кг/мм2). При этом на фоне зерен феррита фиксируются включения нитридов железа.

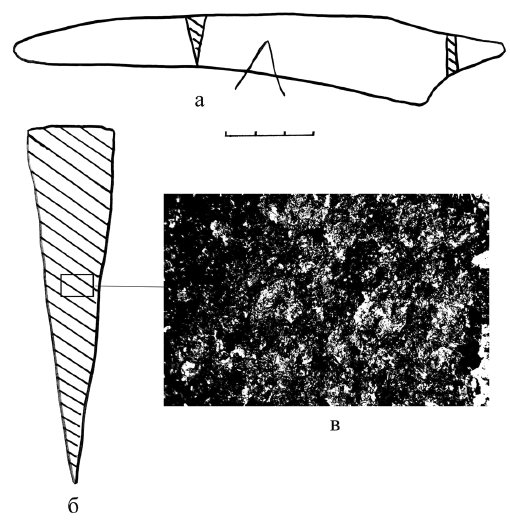

Рис. 4. Старший Ахмыловский могильник, погр. 734. Ан. 1090: а – нож, VI в. до н. э.; 6 – технологическая схема изготовления (целиком из стали); в – фотография микроструктуры, х70 (феррито-перлит)

Сопоставление технологических схем с различными типами ножей не выявило какой-либо связи. В ножах каждого типа присутствуют изделия из специально полученной стали с последующей термообработкой характерного вида (мягкая закалка): например, ножи из погребений 93, 566, 603, с участка pi Г/01. Причем технологически никак не выделяется из общей массы проанализированных нами ножей группа орудий IV типа по А. Х. Халикову, связываемых с местными бронзовыми прототипами (Халиков 1977, с. 150) (например, погр. 677).

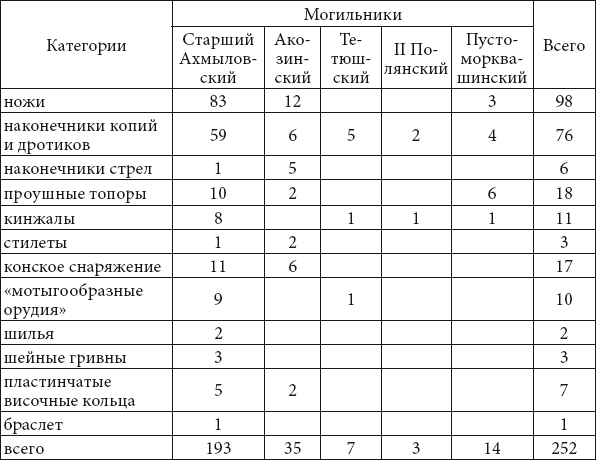

Таблица 2

Технологическая характеристика кузнечных изделий из Старшего Ахм ыловского могильника

Интересно сопоставить технологические характеристики ножей, происходящих из погребений с различными типами бронзовых кельтов. Как установлено исследователями, группы погребений с кельтами различного типа локализуются на разных участках Старшего Ахмыловского могильника. Считается, что кельты ананьинского (КАИ) и акозинско-меларского (КАМ) типа «являются племенным «национальным» знаком различных групп населения» (Кузьминых 1983, с. 157–158).

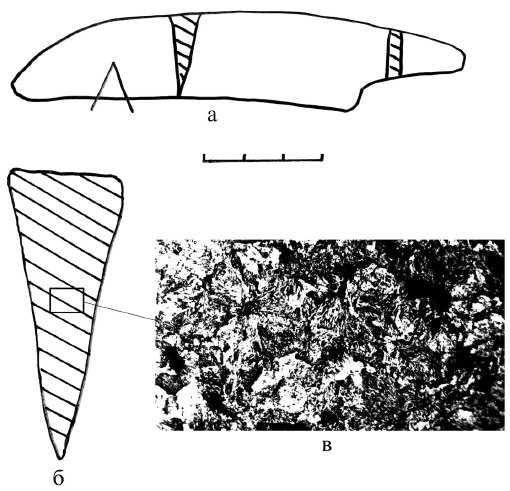

Рис. 5. Старший Ахмыловский могильник, погр. 743. Ан. 1089: а – нож, VI в. до н. э.; 6 – технологическая схема изготовления (целиком из стали с последующей мягкой закалкой); в – фотография микроструктуры х70 (сорбит)

При сопоставлении технологий металлографически исследованных ножей, встречаемых в комплексах с различными группами кельтов (KAH-I, КАН-П, КАМ), различия не выявлены. Так, в группе изделий, связанных с кельтами ананьинского типа с линзовидным сечением втулки (KAH-I), зафиксированы ножи, откованные из сырцовой стали (погр. 72; погр. 270; погр. 334), из высокоуглеродистой стали (погр. 93), в том числе с последующей термообработкой (погр. 167).

В группе изделий, связанных с ананьинскими кельтами, имеющими шестигранную втулку (КАН-П), встречаются те же технологические схемы: с использованием сырцовой стали (погр. 81; кв. Ш/7) и высокоуглеродистой стали с последующей термообработкой (погр. 79; погр. 215; погр. 691).

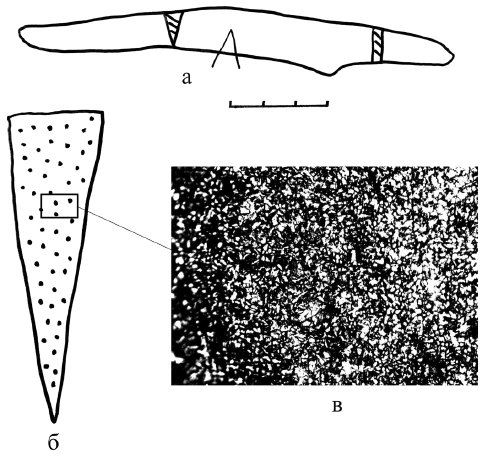

Рис. 6. Старший Ахмыловский могильник, погр. 766. Ан. 1139: а – нож, VII в. до н. э.; 6 – технологическая схема изготовления (целиком из стали с последующей мягкой закалкой); в – фотография микроструктуры х70 (сорбит)
