Такая же картина наблюдается и в группе ножей, происходящих из комплексов, в которые входили кельты акозинско-меларского типа (КАМ): погр. 489; погр. 542; погр. 566; погр. 603; погр. 657; погр. 698; погр. 734; погр. 753; погр. 775.

Наконечники копий. Второй по численности категорией железного инвентаря в отобранной нами коллекции из Старшего Ахмыловского могильника являются наконечники копий – 59 экз. (Розанова, Терехова, 20026, с. 194). Типологическому анализу ананьинских наконечников уделено значительное внимание в работах А. Х. Халикова и В. С. Патрушева (Халиков 1977, с. 188–197; Патрушев 1984, с. 84–88). Оба исследователя придерживаются близкой классификационной схемы, по которой выделяются три типа изделий по наличию, степени выраженности или отсутствию продолжения втулки по центральной оси пера. В свою очередь каждый тип подразделяется по отношению длины втулки к длине пера на подтипы (по А. Х. Халикову) или на разновидности (по В. С. Патрушеву).

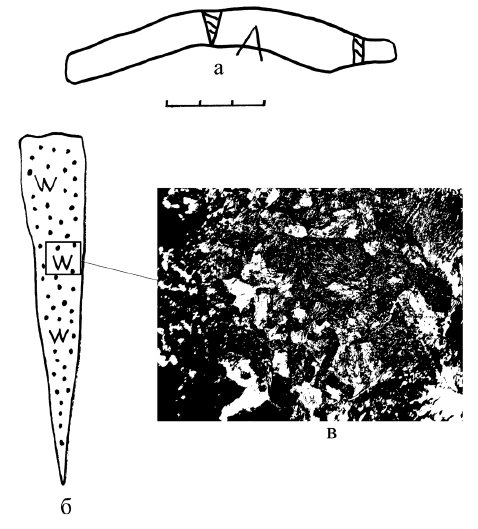

Рис. 7. Старший Ахмыловский могильник, погр. 93. Ан. 1091: а – нож, VII в. до н. э.; 6 – технологическая схема изготовления (целиком из стали); в – фотография микроструктуры, х200 (феррито-перлит, видманштетт)

К типу I относятся наконечники с продолжением втулки по центральной оси пера, к типу II – наконечники с имитацией продолжения втулки по центральной оси пера, к типу III – наконечники без продолжения втулки (Халиков 1977, с. 188).

Рис. 8. Старший Ахмыловский могильник, погр. 875. Ан. 1136: а – нож VI в. до н. э.; 6 – технологическая схема изготовления (целиком из стали); в – фотография микроструктура, х70 (феррито-перлит, видманштетт)

Исследователи предлагают следующую хронологическую последовательность появления типов наконечников копий: тип I – самый ранний, появляется на территории Волго-Камья в начале VII в. до н. э. и бытует до конца столетия, тип II ориентировочно относится к середине VII в. до н. э. и встречается в VI в. до н. э., появление наконечников типа III относится к концу VII в. до н. э. и время их бытования распространяется на весь VI в. до н. э. (Патрушев 1984, с. 85–87; Халиков 1977, с. 194–195).

В своей работе мы берем за основу типологическую схему, предложенную А. Х. Халиковым и В. С. Патрушевым, останавливаясь на первом уровне типологического деления, т. е. на типах, так как более дробное подразделение не представляет интереса с технико-технологической точки зрения.

Выделяя тип I железных наконечников копий, оба исследователя полагали, что втулка, проходящая через центральную ось пера до острия, на всем своем протяжении была полой, в отличие от типа П. Это особенно хорошо проиллюстрировано в работе В. С. Патрушева, где на рисунке 45 в сечении пера наконечников типа I в месте прохождения втулки показано сквозное отверстие, тогда как у наконечников копий типа II сечение полностью заштриховано (Патрушев, 1984, с. 86).

Проведенные нами исследования наконечников копий, относимых исследователями к типу I, не подтвердили использование подобной конструкции пера. Нами было металлографически изучено 24 экз., по форме относящихся к типу I (рис. 9; 10, а). Образцы отбирались таким образом, чтобы получить либо полное сечение пера, либо часть его, захватывающую не только лопасть, но и втулку (рис. 10).

Установлено, что втулка наконечника копья в той части, где она проходила через перо, не являлась полой. Как свидетельствуют данные, полученные при микроскопическом исследовании образцов, перья наконечников, относимых А. Х. Халиковым и В. С. Патрушевым к типу I, были изготовлены с помощью кузнечной сварки нескольких конструктивных деталей (рис. 10, б – в). Основу пера составляла раскованная пластина соответствующей формы, на которую с двух сторон были наварены полосы металла (ребра жесткости), имитирующие продолжение втулки.

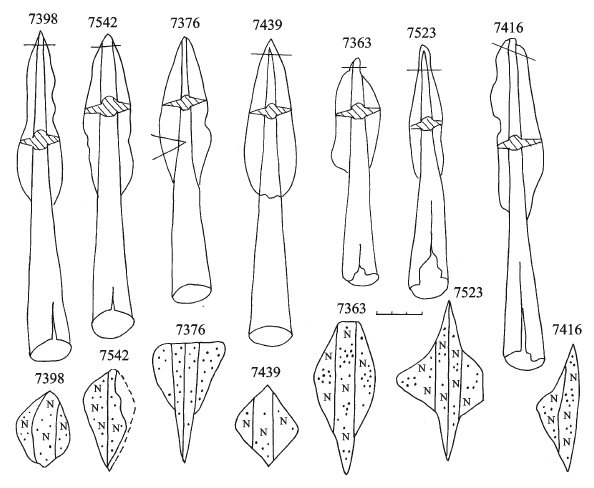

Рис. 9. Наконечники копий типа

Удалось проследить следующие варианты соединения пера копья с полой втулкой. Вариант А. Втулка формовалась отдельно на оправке и затем приваривалась к перу с наварными ребрами жесткости. Вариант Б. Основа пера и втулки формовались из одной заготовки, часть которой расковывалась и сворачивалась на оправке во втулку, а на плоскость пера с двух сторон по осевой линии наваривались ребра жесткости, имитирующие продолжение втулки. Вариант В. К основе пера с двух сторон по осевой линии приваривались полосы металла, длина которых превышала длину пера. У основания пера они соединялись и сваривались. Затем расковывались и на оправке сворачивались во втулку.

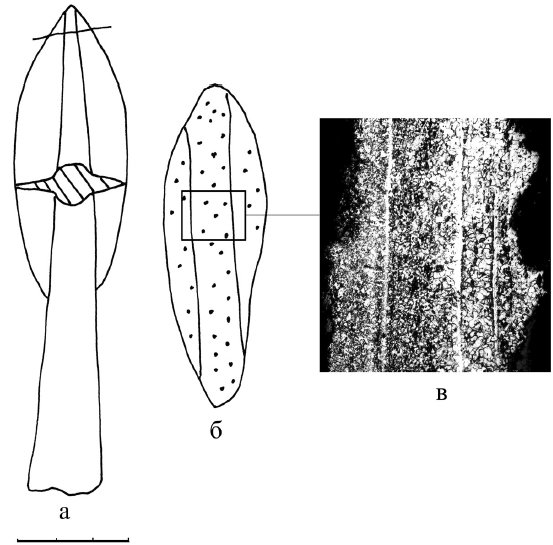

Рис. 10. Старший Ахмыловский могильник, погр. 247. Ан. 1103: а – наконечник копья типа I, VI в. до н. э.; 6 – технологическая схема изготовления (сварка); в – фотография микроструктуры, х70 (сварные швы, феррито-перлит)

Все операции проводились в горячую и требовали огромного мастерства и специальных приспособлений. Конструктивная сварка не была качественной (в ряде случаев хорошо видно невооруженным глазом как по сварному шву расслоились основа пера и наварные ребра жесткости).

Конструктивная схема наконечников копий типа I сложна, трудоемка и может быть оправдана лишь необходимостью подражания бронзовым образцам, хорошо известным в ананьинской среде.

Первые попытки воспроизвести в новом материале форму ананьинских бронзовых непрорезных наконечников копий, видимо, следует связывать с биметаллическими образцами. Например, биметаллическое копье из 314 погребения Старшего Ахмыловского могильника также состояло из нескольких конструктивных деталей. К сожалению, металлографического анализа этого экземпляра не проведено. Можно лишь предположить, что железное перо с ребрами жесткости, имитирующими продолжение втулки, было изготовлено вышеописанным способом с помощью кузнечной сварки, а бронзовая втулка была прилита к основанию пера.
