Рис. 3.10. Манипуляторы вокруг выделенного объекта. Пунктиром показан невидимый габаритный прямоугольник

4. Выберите инструмент Bezier (Кривая Безье) на панели инструментов.

5. Подведите курсор к последнему узлу выделенного контура. Он должен принять вид изогнутой стрелки.

6. Сделайте щелчок левой кнопкой мыши. Курсор обретет вид, характерный для инструмента Bezier (Кривая Безье).

7. Переместите курсор по диагонали вниз.

8. Щелкните левой кнопкой мыши. Вы дополнили выделенный контур еще одним сегментом.

Выделить контур можно и другим способом – с помощью выделительной рамки:

1. Выберите инструмент Pick (Указатель) на панели инструментов.

2. Поместите курсор мыши левее и выше второго контура.

3. Нажмите левую кнопку мыши.

4. Не отпуская кнопку мыши, перемещайте мышь по диагонали вправо и вниз. За курсором потянется синяя пунктирная рамка, показывающая границу выделения. Перемещайте курсор мыши до тех пор, пока весь второй контур не окажется внутри выделительной рамки (рис. 3.11).

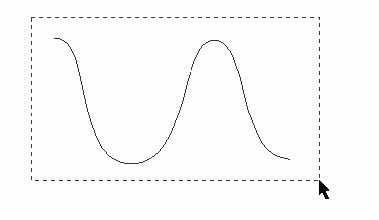

Рис. 3.11. Использование выделительной рамки

5. Отпустите кнопку мыши. Контур выделен.

Такой способ удобен для выделения нескольких контуров одновременно. Чтобы отменить выделение контура, достаточно щелкнуть мышью на любом свободном месте листа при активном инструменте Pick (Указатель).

1. Отмените выделение щелчком мышью на свободном месте рабочей страницы.

2. Выделите два последних контура с помощью выделительной рамки.

3. Отмените выделение.

Несколько контуров можно выделить и без использования выделительной рамки, по очереди:

1. Для начала выделите первый контур, щелкнув на нем курсором инструмента Pick (Указатель).

2. Нажмите клавишу <Shift> и, не отпуская ее, щелкните на втором контуре. Теперь выделены два контура одновременно.

3. Щелкните мышью на третьем контуре. Тем самым вы присоедините его к текущему выделению.

4. Чтобы снять выделение с одного из контуров, необходимо щелкнуть на нем мышью еще раз. Например, щелкните мышью на первом контуре. Остались выделенными только второй и третий контуры.

Контур представляет собой геометрическое понятие: он не имеет толщины, поэтому виден только в специальном режиме просмотра Wireframe (Каркас). Если вы видите контуры в обычном – Normal (Обычный) или Enhanced (Улучшенный) – режиме, то это только благодаря обводке. Она делает контур физическим понятием – придает ему толщину. Обводка может быть назначена любому контуру, может иметь любые толщину и цвет. Незамкнутые контуры в CorelDRAW могут иметь только обводку, а замкнутые – еще и заливку. Заливка – это способ заполнения внутренней области замкнутого контура. Она может быть сплошной или иметь один из множества типов, предопределенных в CorelDRAW. Подробно вы познакомитесь с параметрами обводок и заливок при изучении главы 7.

Придадим замкнутому контуру (эллипсу) обводку и заливку с помощью палитры цветов.

1. Выделите эллипс с помощью инструмента Pick (Указатель) (рис. 3.12, а).

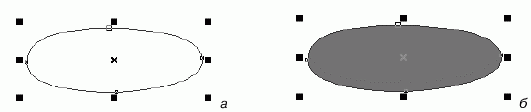

Рис. 3.12. Заливка: а – замкнутый контур; б – сплошная заливка контура

2. Щелчок левой кнопкой мыши на образце палитры цветов придает выделенному контуру или контурам заливку выбранного цвета. Щелкните левой кнопкой мыши на красном образце палитры цветов. Контур приобрел сплошную красную заливку (рис. 3.12, б).

3. Щелчок правой кнопкой мыши на образце палитры цветов придает выделенному контуру (или контурам) обводку выбранного цвета. Назначьте контуру синюю обводку.

4. Если обводка не видна, увеличьте ее толщину. Текущее значение обводки указано в списке Outline Width (Толщина абриса) на панели свойств. Выберите в этом списке большее значение (рис. 3.13).

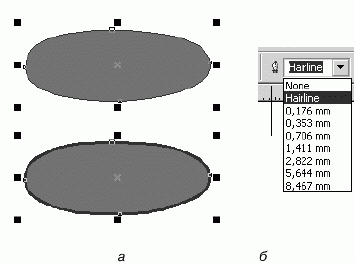

Рис. 3.13. Обводка контура: а – назначение обводки; б – список толщин обводки на панели свойств

Воспользуемся возможностью выделения нескольких контуров одновременно для придания им одинаковой обводки:

1. Выделите с помощью инструмента Pick (Указатель) три первых контура одновременно. Вы можете сделать это, поочередно добавляя их к выделению при нажатой клавише <Shift> или с помощью рамки.

2. Щелкните правой кнопкой мыши на зеленом образце в палитре цветов. Все выделенные контуры получили зеленую обводку.

3. Попробуйте выполнить заливку этих незамкнутых контуров. Щелкните левой кнопкой мыши на желтом образце в палитре цветов. Никаких видимых изменений не произошло, поскольку заливка назначается только замкнутым контурам. Тем не менее, CorelDRAW «помнит» о вашей попытке залить выделенные контуры желтым, и вы в этом можете убедиться.
