5. Отпустите кнопку мыши.
Таким способом исключительно удобно отражать объект относительно одной из его сторон. Если требуется выполнить отражение, не изменяя положение объекта, удобнее пользоваться кнопками Mirror Button (Кнопка Зеркало) на панели свойств. Опробуйте действие этих кнопок на выделенном объекте.
Поворот объектов
Поворот – одна из наиболее часто встречающихся операций с объектами. Он может выполняться интерактивно (с помощью мыши) или вводом значения угла в поле Angle of Rotation (Угол поворота) на панели свойств инструмента Pick (Указатель).
1. Выделите один из нарисованных ранее контуров.
2. Сделайте еще один щелчок мышью на контуре или на его центральном манипуляторе. Остальные манипуляторы приобретут вид стрелок (рис. 3.21). Назовем этот режим режимом вращения.
Рис. 3.21. Манипуляторы в режиме вращения
3. Подведите курсор к любому угловому манипулятору. Курсор примет вид стрелки, изогнутой по кругу, что символизирует операцию вращения. Центральный манипулятор превращается в кружок с точкой посередине. Он указывает центр поворота.
4. Нажмите левую кнопку мыши и перемещайте курсор по кругу против часовой стрелки. Контур будет поворачиваться (рис. 3.22), а текущее значение угла можно отслеживать по показаниям в строке состояния или в поле Angle of Rotation (Угол поворота) на панели свойств. Обратите внимание, что отсчет величины угла идет против часовой стрелки от 0° до 360°. Поверните контур на 45°.
Рис. 3.22. Поворот объектов с помощью инструмента Pick
Точный поворот на кратные углы
При создании иллюстраций часто используются фиксированные углы поворота, кратные, например, 15° или 45°. При нажатой клавише <Ctrl> поворот совершается с фиксированным шагом изменения угла. По умолчанию он равен 15°. Таким образом, при повороте объекта угол будет принимать последовательно значения: 0°, 15°, 30°, 45°, 60° и т. д. Если в вашей иллюстрации большинство контуров требуется направить под другими углами, значение шага легко изменить в разделе Edit (Правка) диалогового окна Options (Параметры). Число, введенное в поле Constrain angle (Дискретность угла), задает фиксированный шаг поворота в градусах (рис. 3.23).

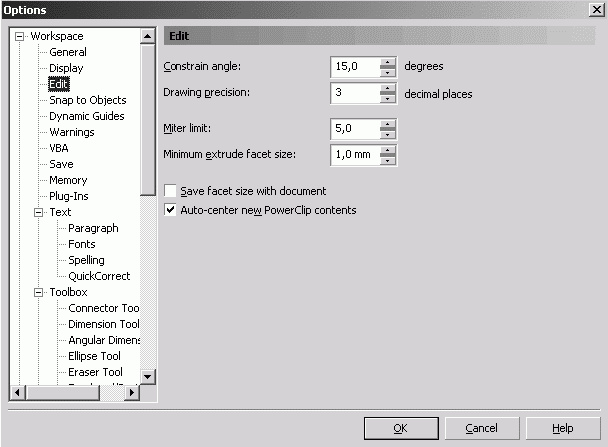

Рис. 3.23. Настройка фиксированного шага поворота в диалоговом окне Options
Вводя требуемый угол поворота в поле Angle (Угол), докера Transformation (Трансформация) вы добиваетесь высокой точности операции. Докер Transformation (Трансформация) появляется при вызове команды Arrange | Transformation | Rotate (Упорядочить | Трансформация | Поворот) или Windows | Dockers | Transformation | Rotate (Окно | Докеры | Трансформация | Поворот). Ввод отрицательных значений для поворота по часовой стрелке представляется авторам несколько более наглядным и очевидным. Верните контур в исходное положение поворотом на 45° по часовой стрелке. Обратите внимание, что для этого необходимо ввести в поле Angle (Угол) ноль, а не –45°. В CorelDRAW угол поворота всегда отсчитывается от положения объекта в момент его создания.
По умолчанию центр поворота расположен в геометрическом центре габаритного прямоугольника, окружающего объект. В некоторых случаях требуется сместить центр, чтобы осуществить поворот вокруг заданной точки:
1. Выделите контур и щелкните на нем мышью еще раз. Подчеркнем, что требуется именно два последовательных щелчка, а не один двойной, который приведет к переключению на другой инструмент.
2. Подведите курсор мыши к текущему центру поворота. Курсор примет вид перекрестия (рис. 3.24, а).
3. Нажмите левую кнопку мыши и, не отпуская ее, перемещайте центр вращения вниз, к противоположной стороне габаритной рамки (рис. 3.24, б).
4. Отпустите кнопку мыши. Положение центра вращения изменено.
5. Подведите курсор к одному из угловых манипуляторов контура.
6. Нажмите левую кнопку мыши и, не отпуская ее, перемещайте курсор по часовой стрелке вокруг нового центра вращения. Контур тоже будет поворачиваться вокруг него (рис. 3.24, в).

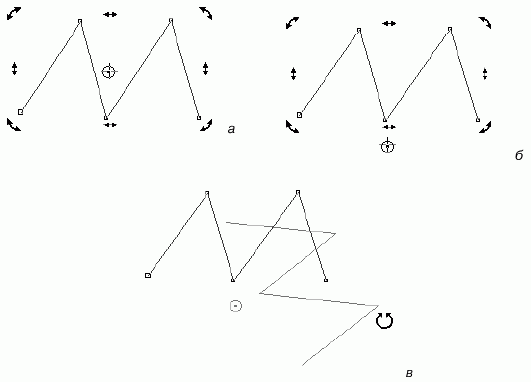

Рис. 3.24. Поворот объектов со смещением центра вращения: а – исходное положение центра; б – смещенный центр; в – поворот
Наклон объектов
В режиме вращения угловые манипуляторы используются собственно для поворота объектов. Боковые манипуляторы, тоже имеющие вид стрелок, позволяют наклонять объекты:
1. Выделите любой контур и щелкните на нем мышью еще раз, переведя объект в режим вращения.
