КУВ используются, главным образом, для управления подачей мощности постоянного и переменного тока на различные типы нагрузок, а также в качестве переключателей для включения и выключения цепей. Они также могут быть использованы для плавной регулировки мощности, подаваемой на нагрузку. При использовании КУВ, малый ток управляющего электрода может управлять большим током нагрузки.

Когда КУВ используется в цепи постоянного тока, не существует простого метода его выключения без снятия напряжения с нагрузки. Эту проблему можно решить путем подсоединения выключателя параллельно КУВ (рис. 24-7).

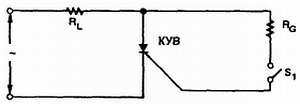

Рис. 24-7. Выключение питания в цепи постоянного тока.

Когда переключатель S2 включен, он закорачивает КУВ. Это уменьшает напряжение между анодом и катодом до нуля, прямой ток падает, и КУВ выключается.

Когда КУВ используется в цепи переменного тока, он проводит ток только в течение половины каждого периода переменного тока, когда потенциал анода положителен по отношению к катоду. Когда управляющий ток приложен к электроду постоянно, КУВ проводит постоянно. Если управляющий ток электрода отсутствует в течение половины периода, КУВ выключается и остается выключенным до тех пор, пока на управляющий электрод ток не будет подан снова. Необходимо отметить, что при этом на нагрузку подается только половина мощности. КУВ можно использовать для управления током в течение обоих полупериодов каждого цикла, если выпрямить переменный управляющий ток перед подачей на КУВ.

На рис. 24-8 показана простая однополупериодная регулирующая цепь. Цепь обеспечивает фазовый сдвиг напряжения, подаваемого на анод, на угол от нуля до 90 градусов. Диод D1 блокирует подачу на управляющий электрод напряжения обратной полярности в течение отрицательного полупериода напряжения, приложенного к аноду.

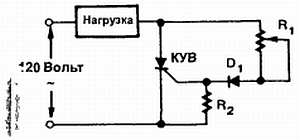

Рис. 24-8. Однополупериодная цепь управления.

24-1. Вопросы

Триак — это двунаправленный триодный тиристор [3] . Триаки имеют такие же переключательные характеристики как и КУВ, но проводят переменный ток в обоих направлениях. Триак эквивалентен двум КУВ, включенным встречно-параллельно (рис. 24-9).

Рис. 24-9. Эквивалентная схема триака.

Так как триак может управлять током, текущим в любом направлении, он широко используется для управления подачей переменного тока на различные типы нагрузок.

Триак включается подачей тока на управляющий электрод и выключается уменьшением рабочего тока до величины, меньшей уровня удержания его в проводящем состоянии, рассчитан на пропускание прямого и обратного тока.

На рис. 24–10 показана упрощенная схема триака.

Рис. 24–10. Упрощенная схема конструкции триака.

Триак является четырехслойным устройством типа n-р-n-р, соединенным параллельно с устройством типа р-n-р-n, и рассчитанным на управление током, текущим через управляющий электрод. Выводы входа и выхода обозначаются МТ1 и МТ2. Эти выводы соединены с р-n– переходами на противоположных концах устройства. Вывод МТ1 представляет собой опорную точку, относительно которой измеряется напряжение и ток на управляющем электроде. Управляющий электрод (У) соединен с р-n– переходом на том же конце устройства, что и МТ1. От вывода МТ1 до вывода МТ2 сигнал должен пройти через последовательность слоев n-р-n-р или р-n-р-n.

Схематическое обозначение триака показано на рис. 24–11. Устройство состоит из двух диодов, включенных встречно-параллельно, и управляющего электрода. Выводы имеют обозначения МТ1, МТ2 и У (управляющий электрод). Некоторые корпуса триаков показаны на рис. 24–12.

Рис. 24–11. Схематическое обозначение триака.

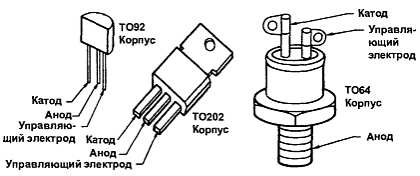

Рис. 24–12. Наиболее распространенные типы корпусов триаков.

Триак может быть использован в качестве переключателя переменного тока (рис. 24–13) или для управления величиной мощности переменного тока, подаваемой в нагрузку (рис. 24–14).

Рис. 24–13. Переключатель переменного тока на основе триака.

Рис. 24–14. Цепь управления переменным током на основе триака.
