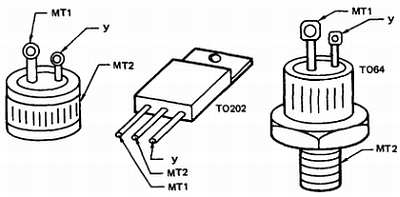

Триаки передают в нагрузку полную мощность. При использовании триака для регулировки величины мощности, подаваемой в нагрузку, необходимо специальное запускающее устройство для обеспечения его работы в течение заданного промежутка времени. Запускающее устройство необходимо потому, что триак имеет не одинаковую чувствительность к токам управляющего электрода, текущим в противоположных направлениях.

Триаки обладают недостатками по сравнению с КУВ: они способны управлять токами не более 25 ампер, тогда как КУВ могут управлять токами до 1400 ампер. Максимально допустимое напряжение для триаков — 500 вольт, а для КУВ — 2600 вольт. Триаки рассчитаны на работу при низких частотах (от 50 до 400 герц), тогда как КУВ могут работать на частотах до 30000 герц. Триаки также имеют трудности при переключении мощности на индуктивной нагрузке.

24-2. Вопросы

Двунаправленные симметричные диодные тиристоры (или двунаправленные запускающие диоды) используются в цепях с триаками, так как триаки имеют несимметричные запускающие характеристики, то есть, они имеют не одинаковую чувствительность к токам управляющего электрода, текущим в противоположных направлениях. Диак наиболее часто используется в качестве запускающего устройства.

Диак сконструирован так же, как и транзистор. Он имеет три слоя с чередующимися типами проводимости (рис. 24–15). Разница в конструкции состоит в том, что концентрация легирующих примесей у обоих переходов диака одинакова. Выводы подсоединены только к внешним слоям. Поскольку диаки имеют только два вывода, они выпускаются в таких же корпусах, что и диоды.

Рис. 24–15. Упрощенная схема диака.

Поскольку оба перехода легированы одинаково, диак влияет на ток, независимо от его направления. Один переход смещается в прямом направлении, а другой — в обратном. Обратно смещенный переход управляет током, текущим через диак. Работа диака аналогична работе двух диодов, включенных встречно-последовательно (рис. 24–16).

Рис. 24–16. Эквивалентная схема диака.

Диак остается закрытым до тех пор, пока приложенное в любом направлении напряжение не станет достаточным для того, чтобы пробить обратно смещенный переход. Это напряжение называется напряжением включения, и при этом напряжении диак включается и начинает проводить ток, который повышается до значения, ограниченного последовательно включенным резистором.

Схематическое обозначение диака показано на рис. 24–17. Оно аналогично обозначению триака. Разница лишь в том, что диак не имеет управляющего электрода.

Рис. 24–17. Схематическое обозначение диака.

Диаки чаще всего используются в качестве запускающего устройства для триаков. Каждый раз, когда диак включается, он позволяет току течь через управляющий электрод триака, тем самым включая триак. Диак используется вместе с триаком для обеспечения двухполупериодного управления сигналами переменного тока.

На рис. 24–18 показана двухполупериодная схема с фазовым управлением. Переменный резистор R1 и конденсатор C1 образуют фазосдвигающую цепь. Когда напряжение на конденсаторе C1 достигает напряжения включения диака, он частично разряжается через диак и управляющий электрод триака. Этот разряд создает импульс, переключающий триак в проводящее состояние. Такая цепь полезна при управлении мощностью ламп, нагревателей и скоростью небольших электродвигателей.

Рис. 24–18. Двухполупериодная схема с фазовым управлением.

24-3. Вопросы

Как и другие полупроводниковые устройства, тиристоры могут выходить из строя. Их можно проверить с помощью тестирующего оборудования или омметра. При использовании тестирующего оборудования для проверки тиристоров обратитесь к инструкции по эксплуатации прибора.

Омметр способен выявить большинство дефектных тиристоров, но не может обнаружить неисправности при работе в предельных режимах, а также использоваться при измерениях в чувствительных к напряжению устройствах.
