PT = 1,39 + 0,063 + 0,031 + 0,20 + 0,052 + 0,24
PT = 1,98 Вт.

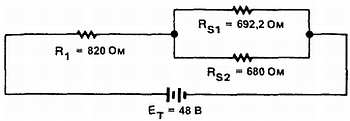

Общую потребляемую мощность можно также рассчитать с помощью формулы для мощности.
Дано:
IT = 0,0413 А; ET = 48 В.
PT =?
Решение:
PT = IT•ET
PT = (0,0413)(48)
PT = 1,98 Вт.
8–3. Вопрос

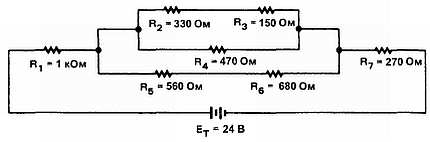

1. Вычислите все неизвестные величины на схеме, изображенной на рис. 8-10.
Рис. 8-10
РЕЗЮМЕ
• Последовательная цепь обеспечивает только один путь для протекания тока.
• Следующие формулы описывают параметры последовательной цепи:
IT = IR1 = IR2 = IR3 = … = IRn
RT = R1 + R2 + R3 +… + Rn
ET = ER1 + ER2 + ER3 +… + ERn
I = E/R
PT = PR1 + PR2 + PR3 +… + PRn
• Параллельная цепь обеспечивает более чем один путь для протекания тока.
• Следующие формулы описывают параметры параллельной цепи:
IT = IR1 + IR2 + IR3 + … + IRn
1/ RT = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn
ET = ER1 = ER2 = ER3 = … = ERn
I = E/R
PT = PR1 + PR2 + PR3 +… + PRn
• Вычисления для последовательно-параллельных цепей проводятся следующим образом: формулы для последовательных цепей применяются к последовательным участкам цепи, а формулы для параллельных цепей — к параллельным участкам цепи.
Глава 8. САМОПРОВЕРКА
1. Вычислите все неизвестные величины в изображенных цепях.
Глава 9. Магнетизм
ЦЕЛИ
После изучения этой главы студент должен быть в состоянии:
• Различать три типа магнитов.
• Описать основные формы магнитов.
• Описать различия между постоянными и переменными магнитами.
• Описать магнитные свойства Земли.
• Сформулировать законы магнетизма.
• Объяснить явления магнетизма на основе атомной теории и наличия у электронов спина.
• Объяснить магнетизм на основе теории доменов.
• Описать силовые линии и их значение.
• Дать определение проницаемости.
• Описать магнитное действие тока, текущего через проводник.
• Описать принцип работы электромагнита.
• Объяснить, как определить полярность электромагнита с помощью правила левой руки.
• Дать определение магнитной индукции.
• Дать определение остаточной намагниченности и остаточного магнетизма.
• Дать определение магнитного экрана.
• Описать, как используется магнетизм для получения электричества.
• Сформулировать основной закон электромагнетизма.
• Описать, как правило левой руки для генераторов может быть использовано для определения полярности индуцированного напряжения.
• Описать, как генераторы постоянного и переменного тока превращают механическую энергию в электрическую.
• Описать, как работает реле в качестве электромеханического переключателя.
• Обсудить сходство дверного звонка и реле.
• Обсудить сходство соленоида и реле.
• Объяснить, как работает магнитная лента в магнитофоне.
• Описать, как работает громкоговоритель.
• Объяснить, как запоминается и считывается информация при магнитной записи.
• Описать, как работает двигатель постоянного тока.
Электричество и магнетизм неразделимы. Понимать суть электричества означает понимать связь, которая существует между магнетизмом и электричеством.
Электрический ток всегда создает магнитное поле, а магнитное поле является главным способом получения электричества. Кроме того, электричество проявляет специфические свойства под влиянием магнетизма.
В этой главе рассмотрен магнетизм, электромагнетизм и связь между магнетизмом и электричеством.
