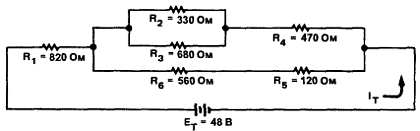

Дано:

RA = 222,22 Ом; R4 = 470 Ом.

RS1 =?

Решение:

RS1 = RA + R4

RS1 = 222,22 + 470

RS1 = 692,22 Ом.

Определим сопротивление RS2 последовательно соединенных резисторов R5 и R6.

Дано:

R5 = 120 Ом; R6 = 560 Ом.

RS2 =?

Решение:

RS2 = R5 + R6

RS2 = 120 + 560

RS2 = 680 Ом.

Перерисуем цепь с резисторами RS1 и RS2. См. рис. 8–8.

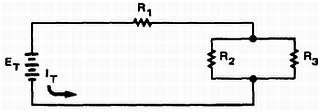

Рис. 8–8.

Теперь определим сопротивление (RB) параллельно соединенных резисторов RS1 и RS2.

Дано:

RS1 = 692,22 Ом; RS2 = 680 Ом.

RB =?

Решение:

1/RB = 1/RS1 + 1/RS2

1/RB = 1/692,22 + 1/680

1/RB = 0,00144 + 0,00147

1/RB = 0,00291

RB = 343,64 Ом.

Перерисуем цепь, используя резистор RB. См. рис. 8–9.

Рис. 8–9.

Дано:

R1 = 820 Ом; RB = 343,64 Ом.

RT =?

Решение:

RT = R1 + RB

RT = 820 + 343,64

RT = 1163,64 Ом.

Теперь с помощью закона Ома можно определить полный ток в цепи.

Дано:

ET = 48 В; RT = 1163,64 Ом.

IT =?

Решение:

IT =  ET/RT = 48/1163,4

IT = 0,0412 А или 41,2 мА.

Теперь можно определить падение напряжения на сопротивлении R1

Дано:

IR1 = 0,0412 A; R1 = 820 Ом

ER1 =?

Решение:

IR1 = ER1 /R1

0,0412 А  = ER1/820

ER1 = (0,0412)(820)

ER1 = 33,78 В.

Падение напряжения на эквивалентном сопротивлении RB равно:

Дано:

IRB = 0,0412 A; RB = 343,64 Ом

ERB =?

Решение:

IRB = ERB /RB

0,0412 = ERB/343,64
