Теплоотдача отопительных печей составляет от 1300 до 4000 ккал/ч. Надо, однако, помнить, что прогрев помещения и поддержание в нем нормальной постоянной температуры при печном отоплении зависит не только от теплоотдачи печи (хотя это и является определяющим фактором), но и от теплоизоляционных свойств самого помещения (дома).

В основе действия печи конструкции В.Е. Грум-Грижимайло (рис. 45)лежит принцип свободного движения газов. Топливник этой печи расположен внизу, через хайло в средней части печи из топливника газы поступают в колпак, где отдают часть тепла перекрытиям и стенкам печи. Остывая, газы становятся тяжелее и под действием собственной силы тяжести опускаются по пустому пространству у стенок печи в горизонтальный подковообразный дымовой канал, который, в свою очередь, присоединен к дымовой трубе.

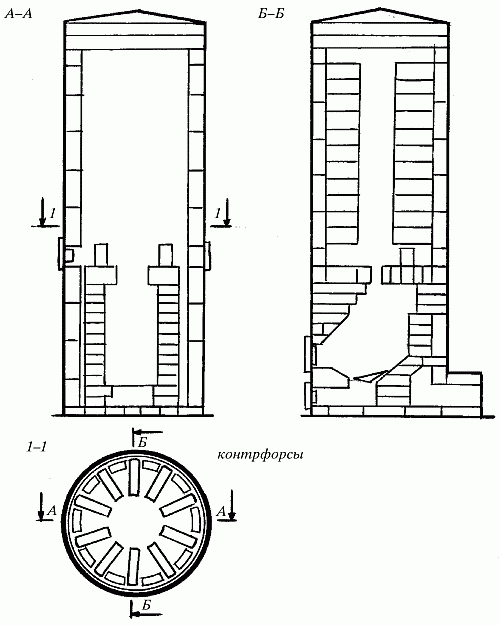

Рис. 45. Печь конструкции В.Е. Грум-Грижимайло. Устройство. Последовательность кладки

Печь конструкции В.Е. Грум-Грижимайло хорошо удерживает теплоту и не охлаждается даже в случае, если прикрыта вьюшечная задвижка, т. к. поступающий в топку через поддувальную дверку холодный воздух более тяжелый, чем находящийся в колпаке. Холодный воздух остается в нижней части печи, не снижая нагрева верхней части конструкции. Это свойство печи называется газовой вьюшкой.

Материалы

– кирпич – 260 шт.;

– огнеупорный кирпич – 65 шт.;

– глина обыкновенная – 0,05 м3;

– глина огнеупорная – 11 кг;

– сталь кровельная (для футляра) – 6,5 м2;

– песок – 0,037 м3;

– дверка топочная 250 х 210 мм – 1 шт.;

– решетка колосниковая 180 х 250 мм – 1 шт.;

– дверка поддувальная 130 х 140 мм – 1 шт.;

– дверка прочистная 130 х 140 мм – 2 шт.;

– задвижка вьюшечная 130 х 130 мм – 2 шт.;

– лист предтопочный из кровельной стали – 50 х 70 мм;

– толь для гидроизоляции шириной 850 мм – 2 листа.

Устройство (рис. 46, а)

Эта печь имеет размеры 510 х 890 х 2380 мм. Топливник печи расположен в ее нижней части, а его стенки одновременно являются стенками печи, за счет чего достигается преимущественно нижний нагрев.

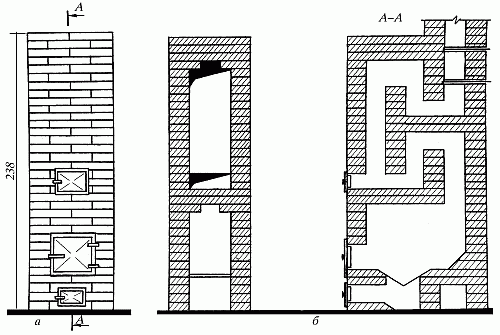

Рис. 46. Прямоугольная отопительная печь, модель 1: а – устройство; б – последовательность кладки

Материалы

– кирпич обыкновенный – 245 шт.;

– кирпич огнеупорный – 110 шт.;

– глина обыкновенная – 0,2 м3;

– глина шамотная – 12 кг;

– песок – 0,2 м3;

– дверка топочная 250 х 200 мм – 1 шт.;

– дверка поддувальная 130 х 140 мм – 1 шт.;

– дверка прочистная 130 х 140 мм – 2 шт.;

– задвижка вьюшечная 130 х 130 мм – 2 шт.;

– решетка колосниковая 250 х 250 мм – 1 шт.;

– толь для гидроизоляции – 100 м2.

Последовательность кладки (рис. 46, б)

1-й ряд – по углам кладут трехчетвертные кирпичи, переднюю стенку выкладывают тычками. Стесывают по верхним граням два средних кирпича, делая откос по направлению ко дну зольника (разрез А—А). Пространство между задней стенкой зольника и наружной стенкой печи засыпают сухим песком до 3-го ряда включительно.

2-й ряд – устанавливают поддувальную дверку в центре передней стенки, по бокам от нее кладут трехчетвертки, дальше ведут кладку из полномерных кирпичей.

3-й ряд – наращивают кладку. Когда все кирпичи уложены, над передней частью зольника помещают стальную полосу 4 х 35 см.

4-й ряд – на стальную полосу кладут перекрытие зольниковой камеры. В задней части верх песчаной засыпки закладывают кирпичом.

5-й ряд– устанавливают над зольником колосниковую решетку. Кирпичи, расположенные спереди и сзади от нее, стесывают так, чтобы получился скос для скатывания углей на решетку.

6-й ряд – устанавливают топочную дверку. Стесывают кирпичи задней стенки так, чтобы их откосы находились в одной наклонной плоскости с откосами кирпичей предыдущего ряда.

7–12-й ряды – кладка топливника в 1/2 кирпича с обязательной перевязкой швов.

13-й ряд – выпуски для перекрытия топливника на передней стенке и части боковых. Выкладываются из трехчетверток.

14-й и 15-й ряды – кладка перекрытия над топливной камерой. В задней части оставляют отверстие, которое служит для соединения топливника с вертикальным каналом.
