16-й ряд – установка прочистной дверки. Справа дверка опирается на 1/2 кирпича, поставленного на ребро. Для изоляции топливника от вышерасположенных дымовых каналов полку сзади дверки покрывают глиноцементным раствором.
17–20-й ряды – кладутся вертикальные дымовые каналы.
21-й и 22-й ряды – подъемный и опускной каналы соединяются между собой. Здесь заканчивается рассечка, разделяющая задний подъемный канал и средний опускной канал.
23-й и 24-й ряды – кладка перекрытия заднего и среднего каналов.
25-й и 26-й ряды – установка прочистной дверки. Подвертка от среднего канала второго яруса к дымовой трубе.
27-й ряд – начало кладки дымовых каналов второго яруса.
28-й ряд – установка вьюшечной задвижки.
29–30-й ряды – кладка дымовых каналов второго яруса.
31-й ряд – кладка выпусков для перекрыши печи.
32-й ряд – начало кладки перекрыши печи, ведется с обязательной перевязкой швов. Для уменьшения потери теплоотдачи устанавливают вторую вьюшечную задвижку.
33-й и 34-й ряды – кладка перекрыши печи.
35-й ряд и далее – кладка дымовой трубы сечением 13 х 13 см.
Прямоугольная печь (2)
Устройство
По своей конструкции эта печь похожа на предыдущую, однако обладает повышенной теплоотдачей, благодаря чему может отапливать помещения большей площади.
Она также снабжена системой нижнего прогрева, в ней можно сжигать любые виды топлива.
Материалы
– кирпич обыкновенный – 578 шт.;
– глина обыкновенная – 0,5 м3;
– песок – 0,5 м3;
– дверка поддувальная 140 х 250 мм – 1 шт.;
– дверка топочная 260 х 270 мм – 1 шт.;
– дверка прочистная 130 х 140 мм – 3 шт.;
– вьюшечная задвижка 250 х 130 мм – 2 шт.;
– решетка колосниковая 250 х 250 мм – 1 шт.;
– рубероид для гидроизоляции – 3 м2.
Последовательность кладки (рис. 47)

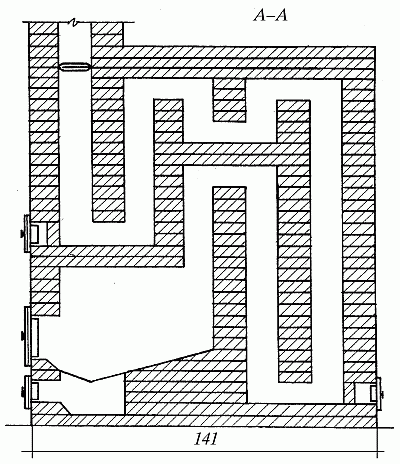

Рис. 47. Прямоугольная печь, конструкция 2. Последовательность кладки
Кладка такая же, как в первом варианте прямоугольной отопительной печи, кроме 32-го и 36-го рядов. На них ставятся вьюшечные задвижки.
Русская печь
Устройство
Как уже говорилось в главе, посвященной устройству печей, русская печь, помимо ряда достоинств, обладает и таким недостатком, как преимущественный прогрев только верхних слоев воздуха. Однако она по-прежнему остается одной из самых популярных разновидностей печей, совмещающих в себе отопительные и варочные функции.
Составные элементы обыкновенной русской печи показаны на рис. 48.
Рис. 48. Составные элементы русской печи: а – подпечье; б – ниша; в – шесток; г – горнило; д – душник; е – щиток; ж – задвижки; з – дымовая труба; и – перекрыша горнила
Материалы
Русские печи бывают большими, средними и малыми. Здесь мы рассмотрим вариант сооружения малой печи, имеющей размеры 1270 х 650 х 2380 мм. Для нее вам понадобятся следующие материалы:
– кирпич обыкновенный – 1610 шт.;
– раствор глиняный – 1200 л;
– заслонка из листовой стали 430 х 340 мм – 1 шт.;
– задвижка вьюшечная 300 х 300 мм – 2 шт.;
– самоварник 140 х 140 мм – 1 шт.
Последовательность кладки (рис. 49)

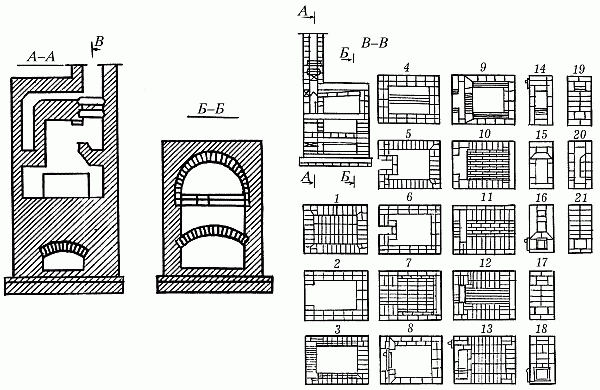

Рис. 49. Русская печь. Последовательность кладки
1-й ряд – выкладывание подпечья. Кладка осуществляется главным образом из целого кирпича на растворе, предназначенном для фундамента.
2–4-й ряды – кладка колодца с обязательной перевязкой швов. С одной стороны необходимо оставить отверстие для подпечья.
5-й ряд – начало кладки свода над подпечьем. Боковые ряды выкладываются пятами для опоры свода, на них сооружают опалубку.
6-й и 7-й ряды – свод, перекрывающий подпечье.
8-й ряд – замок свода.
9-й и 10-й ряды – кладка в один кирпич.
11-й ряд – выкладывание перекрытия «холодной печурки», расположенной над подпечьем. Пространство внутри кладки засыпают и выравнивают с наклоном от задней стенки варочной камеры к шестку.
