12-й ряд – кладка пода, которую, как правило, осуществляют из специального подового кирпича. Под посыпают мелкозернистым песком и выравнивают кирпичом.
13-й ряд – первый ряд варочной камеры, выкладывается в 3/4 кирпича. Угловые кирпичи передней стенки необходимо отесать под углом 45° и закрепить в замок. В этом ряду кладка не связывается, перевязка швов обязательна.
14–16-й ряды – класть так же, как 13-й ряд.
17-й ряд – укладка свода устья и закладка пят под свод варочной камеры. Для кладки пят используется стесанный кирпич, поставленный на ребро.
18-й ряд – кладка стенок печи и печурок. В качестве альтернативного варианта можно залить пространство между сводом варочной камеры и стенками песком или глиняным раствором с кирпичным щебнем в качестве наполнителя.
19-й ряд – выкладывание стенок свода, устройство арочного перекрытия отверстия над шестком.
20-й ряд – используя обрубленный кирпич, уменьшают отверстие над шестком (перетрубье), а также делают перекрытие над каналом для самоварника.
21-й ряд – выравнивание стен и уменьшение перетрубья.
22-й ряд – уменьшение перетрубья. Закладка канала самоварника. Кирпич с правой стороны перетрубья стесывают, кладку над сводом выравнивают. Выкладывают ящик для сажи.
23-й ряд – устраивается самоварник, который закрывается крышкой.
24–32-й ряды – устанавливают вьюшечные задвижки.
С 32-го ряда начинается кладка трубы с сечением дымового канала в 2 кирпича.
Печь дачная
Ниже приводится пример кладки сравнительно простой небольшой по размеру печи: ширина – 510 мм, длина – 770 мм, высота – 2150 мм, с теплоотдачей 1760 ккал/ч (рис. 50, 51).

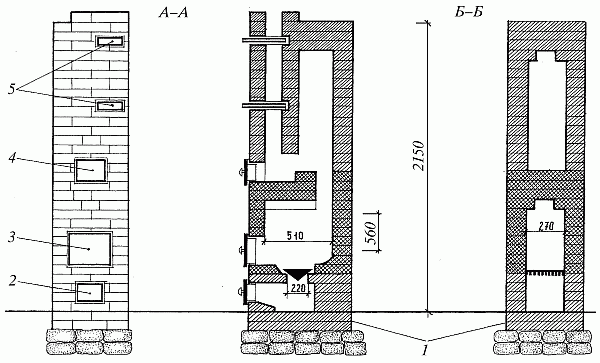

Рис. 50. Печь дачная. Устройство: 1 – гидроизоляция; 2 – поддувало; 3 – топливник; 4 – чистка; 5 – задвижки

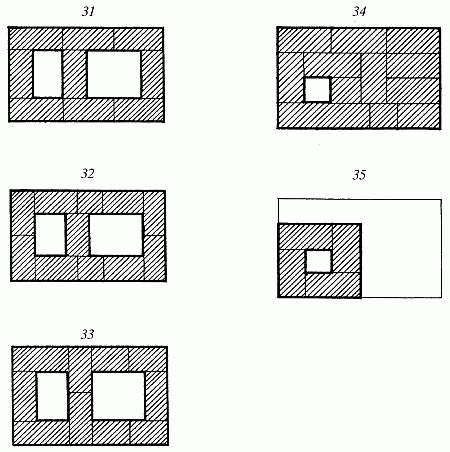

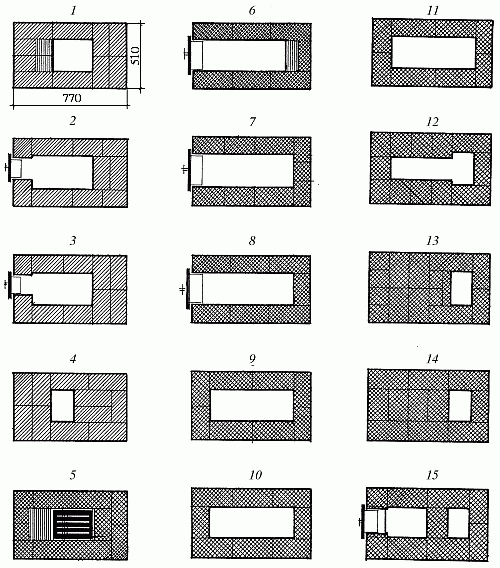

Рис. 51. Печь дачная. Последовательность кладки
Рис. 51 (продолжение). Печь дачная. Последовательность кладки
Рис. 51 (продолжение). Печь дачная. Последовательность кладки
Материалы:
– кирпич обыкновенный (красный) – 210 шт.;
– кирпич тугоплавкий – 76 шт.;
– раствор глиняный – 80 л;
– глина тугоплавкая с шамотом – 25 кг;
– песок – 35 м3;
– решетка колосниковая 252 х 250 мм – 1 шт.;
– дверка топочная 250 х 205 мм – 1 шт.;
– дверка поддувальная 130 х 140 мм – 1 шт.;
– дверка прочистная 130 х 140 мм – 1 шт.;
– задвижка дымовая 130 х 130 мм – 2 шт.;
– лист предтопочный 500 х 700 мм – 1 шт.;
– толь или рубероид для гидроизоляции – 2 м2.
Тугоплавкий кирпич может быть заменен обыкновенным отборным кирпичом, но срок его службы будет много меньше, чем у тугоплавкого. Кладку следует вести с тщательной перевязкой швов, в точном соответствии с приведенными порядовками.
1-й ряд – выкладывается строго по угольнику; в середине кладки устраивают зольник размером 250 х 250 мм со стесыванием кирпича с левой стороны кладки, то есть с передней стороны печи, для легкого удаления золы.
2-й ряд – установка поддувальной дверки с опорой на первый ряд и ее закрепление.
3-й ряд – выкладывается аналогично предыдущему с измененным рисунком кладки для обеспечения перевязки швов.
4-й ряд – кладка перекрытия поддувальной дверки; уменьшение размеров зольника (на 20 мм меньше длины и ширины колосниковой решетки) так, чтобы уложенная на него колосниковая решетка не проваливалась вниз.
5-й ряд – сначала укладывается колосниковая решетка прорезями вдоль печи; затем кладка ведется так, чтобы кирпичи на 10 мм не доходили до колосниковой решетки по всем сторонам. Этот зазор необходим, чтобы избежать расстройства кладки из-за расширения нагреваемого металла решетки. Кирпич со стороны топочной дверки стесывают на конус, чтобы обеспечить скатывание топлива на колосниковую решетку.
6-й ряд – начало кладки топливника; установка топочной дверки с опорой на 5-й ряд. Кирпич с задней стороны топливника стесывают.
7–8-й ряды – кладка ведется с обязательной перевязкой швов.
9–11-й ряды – кладка с перекрытием топочной дверки.
12-й ряд – выкладывается так, чтобы сузить топливник; для этого кладку выполняют из трехчетверток. Канал после кладки имеет форму буквы Т.
13–14-й ряды – устройство перекрытия топливника в два ряда кладки. С задней стороны топливника остается канал размером в один кирпич.
