– шкаф духовой 350 х 350 х 450 мм – 1 шт.;
– водогрейная коробка 150 х 350 х 450 мм – 1 шт.
Кухонная плита на шанцах
Устройство кухонной плиты на шанцах показано на рис. 76.

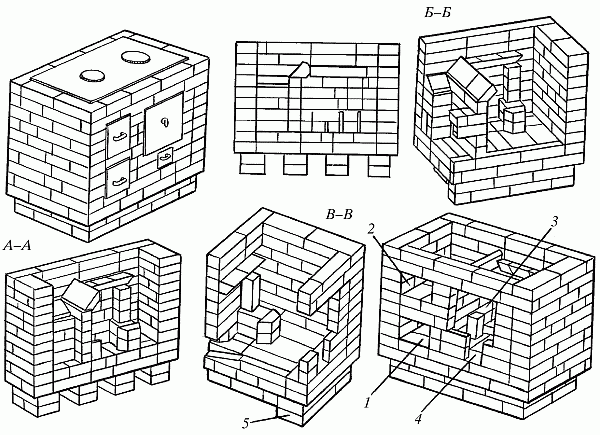

Рис. 76. Кухонная плита на шанцах: 1 – поддувальная дверка; 2 – топочная дверка; 3 – духовой шкаф; 4 – дверка чистки; 5 – шанцы

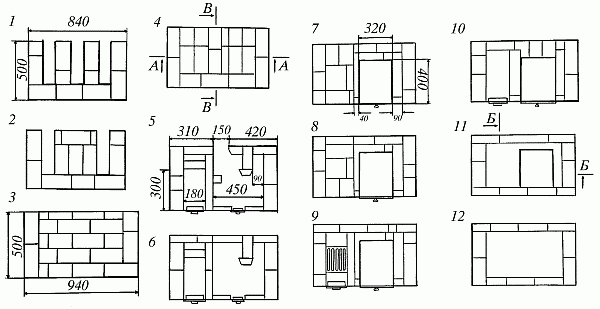

Рис. 76 (продолжение). Последовательность кладки

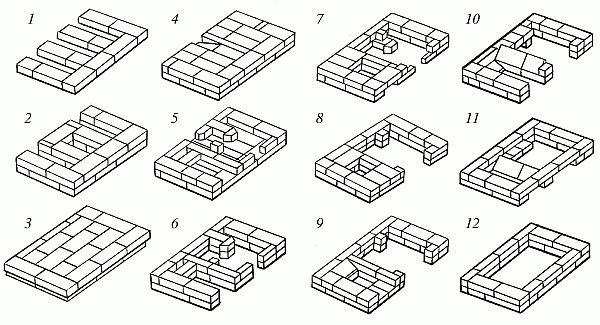

Рис. 76 (продолжение). Последовательность кладки
Материалы:
– кирпич, включая огнеупорный, – 140 шт.;
– плита чугунная 762 х 456 мм – 1 шт.;
– дверка топочная 220 х 160 мм – 1 шт.;
– дверка поддувальная 220 х 160 мм – 1 шт.;
– дверка прочистная 150 х 110 мм – 1 шт.;
– решетка колосниковая 250 х 180 мм – 1 шт.;
– духовка 320 х 270 х 400 мм – 1 шт.;
– стальная рамка 940 х 550 мм – 1 шт.;
– асбест листовой (войлок) – 2 м2;
– сталь кровельная – 2 м2.
Последовательность кладки
1-й ряд – кладка шанцев в соответствии с приведенной на рис. 76порядовкой.
2-й ряд – выкладывается так же, как и 1й, с перевязкой швов. Средний канал перекрывается целым кирпичом.
3-й ряд – полностью перекрывается с напуском во все стороны на 50–70 см.
4-й ряд – выкладывается в соответствии с порядовкой. Стрелка показывает направление выхода газа в дымовую трубу или отопительный щит. Для того чтобы увеличить канал, заштрихованный средний кирпич нужно стесать.
5-й ряд – установка дверки чистки и поддувала. На выходе в трубу кирпич следует стесать для обеспечения лучшего дымооборота. Для установки духовки и последующего образования канала между духовкой и правой боковой стенкой внутри канала кирпич выпускают.
6-й ряд – перекрытие канала, ведущего к дымоходу.
7-й ряд – установка духовки и поддувальной дверки; канал около задней стенки перекрывается.
8-й ряд – для укладки колосниковой решетки уменьшается отверстие над поддувалом.
9-й ряд – установка колосниковой решетки и топочной дверки. Окончание кладки перегородки между духовкой и топкой (выполняется из огнеупорного шамотного кирпича).
10-й ряд – перекрытие отверстия между перегородкой и духовкой и канала между духовкой и задней стенкой; при этом канал с правой стороны не перекрывается.
11-й ряд – поднимают 10-й ряд, перевязывая швы. Верхний кирпич перегородки между топкой и духовкой стесывается под углом. На верх духовки наносится глиняный раствор. Между чугунной плитой и духовкой оставляют пространство не менее 70 мм.
После того как 12-й ряд будет выложен, поверх него укладывается чугунная плита и укрепляется рамка, изготовленная из угловой стали.
Кухонная плита с духовкой и водогрейной коробкой
Устройство данной плиты показано на рис. 77.

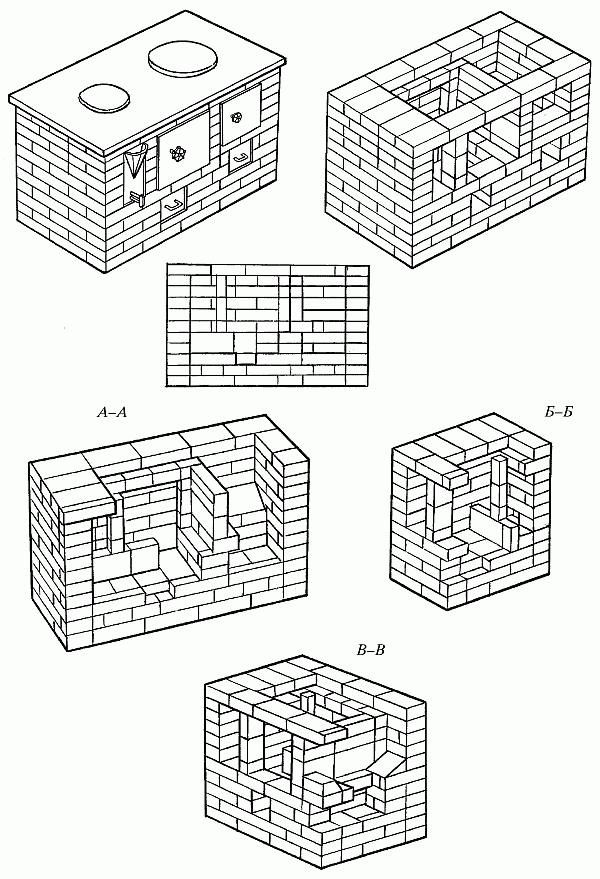

Рис. 77. Кухонная плита с духовкой и водогрейной коробкой

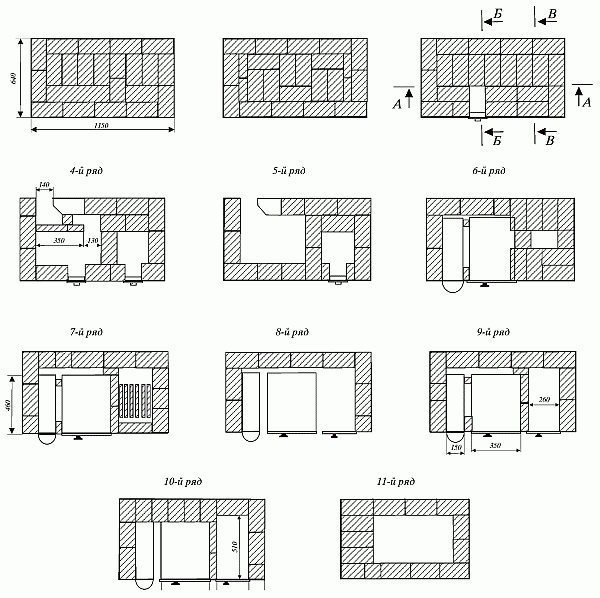

Рис. 77 (продолжение). Последовательность кладки

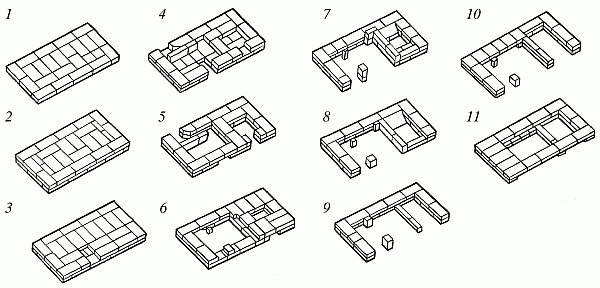

Рис. 77 (продолжение). Последовательность кладки
Материалы:
– кирпич, включая огнеупорный, – 140 шт.;
– дверка топочная 250 х 210 мм – 1 шт.;
– дверка поддувальная 130 х 140 мм – 1 шт.;
– дверка прочистная 130 х 140 мм – 1 шт.;
– решетка колосниковая 250 х 180 мм – 1 шт.;
– плита чугунная 530 х 900 мм, с двумя конфорками – 1 шт.;
– шкаф духовой 350 х 530 х 450 мм – 1 шт.;
– лист кровельной стали предтопочный 500 х 700 мм – 1 шт.;
– лист кровельной стали под плиту 1150 х 640 мм – 1 шт.;
– коробка водогрейная 150 х 350 х 450 мм – 1 шт.;
