13-й ряд – выкладывается в соответствии с порядовкой, аналогично предыдущему ряду. Прямоугольный канал перекрывается так, чтобы образовались два квадратных канала в полкирпича.

14-й ряд – выкладывается аналогично 13-му ряду. В этом ряду устанавливается задвижка, которую открывают в летнее время, когда печь не топится.

15-й ряд – кладка с соблюдением перевязки швов, перекрытие задвижки. В том же ряду укладывается листовая сталь сечением 50 х 50 х 5 мм, длиной 620 мм, устраивается перекрытие верха варочной камеры, которое выполняется на одном уровне с верхом рамки дверки.

16-й ряд – перекрывается дверка камеры, в ней устраивается отверстие, в которое устанавливается дверка, необходимая для вентиляции варочной камеры (удаление пара, гари, запахов).

17-й ряд – выкладывается в соответствии с порядовкой. Перекрывается поставленная дверка. Над верхом варочной камеры укладываются две стальные полосы сечением 50 х 5 мм, длиной 500 мм, поверх которых устраивается перекрытие верха варочной камеры.

18–19-й ряды – перекрытие верха варочной камеры. Кладка ведется с соблюдением перевязки швов. С правой стороны печи следует оставить два канала квадратного сечения.

20–21-й ряды – кладка ведется таким образом, чтобы остался только один квадратный канал. Устанавливается чистка. На верх перекрытой варочной камеры с внутренней стороны печи (кладки) кладут на ребро два кирпича, отступив от задней стенки на 40 мм, а от передней – на 110 мм.

22–23-й ряды – кладка ведется таким образом, чтобы с правой стороны печи образовались два канала квадратного сечения. Внутри печи кирпичи укладываются на ребро, при этом должны остаться три продольных канала: два крайних шириной по 110 мм и средний шириной 50 мм.

24–25-й ряды – выкладываются с перевязкой швов так, чтобы с правой стороны печи остались два канала. Устанавливается дверка самоварника.

26-й ряд – выкладывается аналогично 22-му ряду.

27–28-й ряды – кладка ведется таким образом, чтобы с правой стороны остался только один квадратный канал размером 130 х 130 мм. Внутри печи кирпичи следует ставить на ребро и располагать на одинаковом расстоянии от стенок печи и друг от друга.

29-й ряд – выкладывается так, что с правой стороны остается один канал квадратного сечения. Со стороны передней и задней стенок укладывается по два кирпича, выходящих внутрь наполовину их длины.

30-й ряд – выполняется перекрытие тепловой камеры. Устанавливается задвижка для закрывания всей печи в целом.

31–32-й ряды – выкладываются с соблюдением перевязки швов. В конце кладки над тепловой камерой, у потолка, должно быть три ряда кладки, что соответствует требованиям противопожарной безопасности.

Далее с учетом перевязки швов выкладывается труба, сечение дымового канала которой составляет 130 х 130 мм.

Печь «Шведка» (рис. 71)обычно выкладывается в небольших домах, площадь которых не превышает 30 м2. Располагаться печь должна следующим образом: лицевая сторона с топкой и плитой выходит на кухню, а задняя стена – в комнату. Важными преимуществами отопительно-варочной печи «Шведка» являются ее малые габариты и экономичность. Для топки печи на весь отопительный сезон потребуется примерно 1,5 т угля. Топить печь можно и дровами. При кладке печи необходимо учесть, что при использовании в качестве топлива дров топочную дверку придется опустить на один ряд, также следует уложить более длинные колосниковые решетки. Размеры печи таковы: длина – 1010 мм, ширина – 880 мм и высота – 2170 мм.

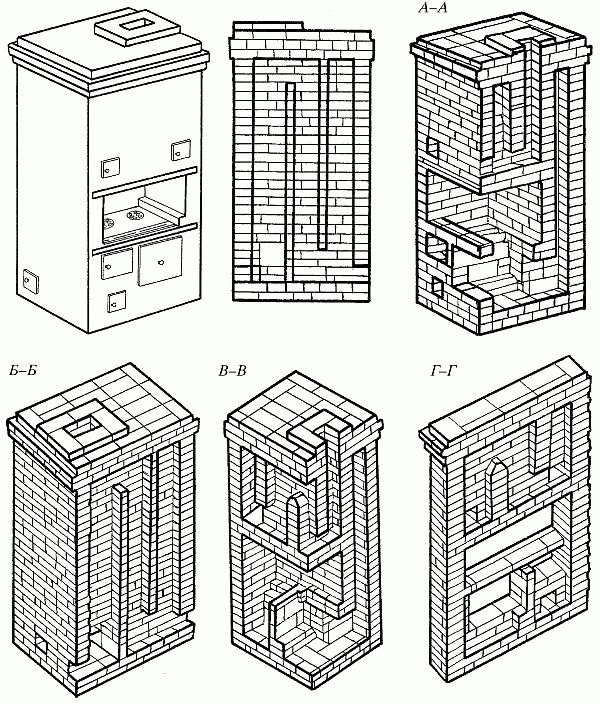

Рис. 71. Отопительно-варочная печь «Шведка»

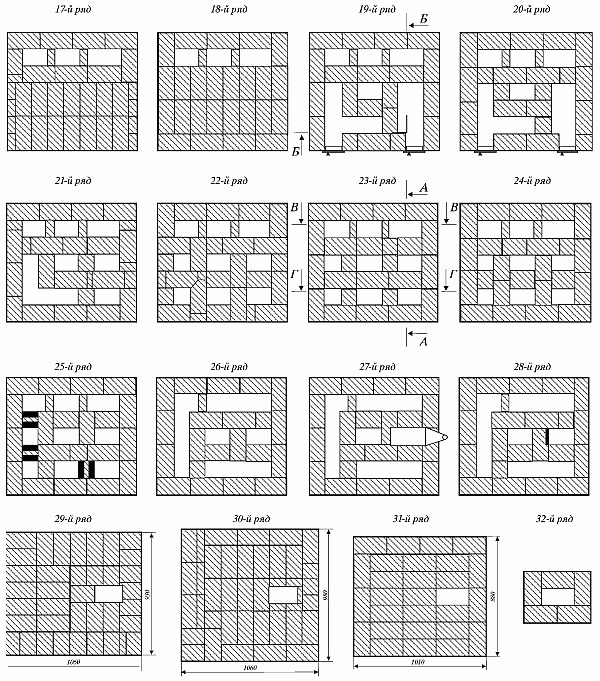

Рис. 71 (продолжение). Последовательность кладки

Рис. 71 (продолжение). Последовательность кладки

Рис. 71 (продолжение). Последовательность кладки

Материалы для кладки печи:

– кирпич, включая огнеупорный, – 680 шт.;

– дверка топочная 210 х 250 мм – 1 шт.;

– дверка поддувальная 140 х 140 мм – 1 шт.;

– дверка чистки 140 х 140 мм – 5 шт.;

– плита чугунная 410 х 710 мм – 1 шт.;

– духовка 450 х 360 х 300 мм – 1 шт.;

– колосники штучные (длина 300 мм) – 10 шт.;

– сталь угловая 40 х 40 х 4 мм – 2 м;

– сталь листовая – 2 м;

– лист предтопочный 500 х 700 мм – 1 шт.

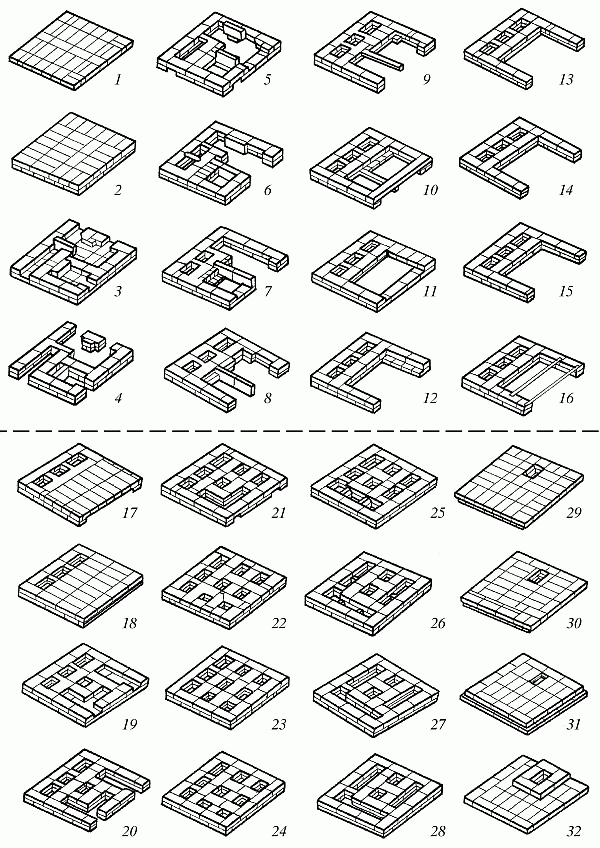

Последовательность кладки
