В зависимости от имеющейся в наличии печной фурнитуры порядовка может незначительно изменяться.

Конструкция простых каминов (рис. 88)не предусматривает наклона задней стенки топливника. Такие камины обычно устанавливаются в помещениях с оборудованными системами отопления. Поскольку они выполняют главным образом декоративную функцию, их размещают как можно выше, чтобы из любой точки комнаты можно было наблюдать за живым огнем в камине. Внутреннюю часть простого камина рекомендуется выкладывать из огнеупорного кирпича. Перекрытие портала можно сделать арочным или горизонтальным. Последнее устанавливают с помощью металлических перемычек. Устанавливая перемычки, не следует забывать о том, что перекрытия будут дольше служить, если огонь как можно меньше будет соприкасаться с металлическими частями. Изготавливают перекрытия из огнеупорного бетона.

Стенки нижней части простого камина выкладываются толщиной в целый кирпич, что создает условия для применения самых разнообразных видов отделочных работ.

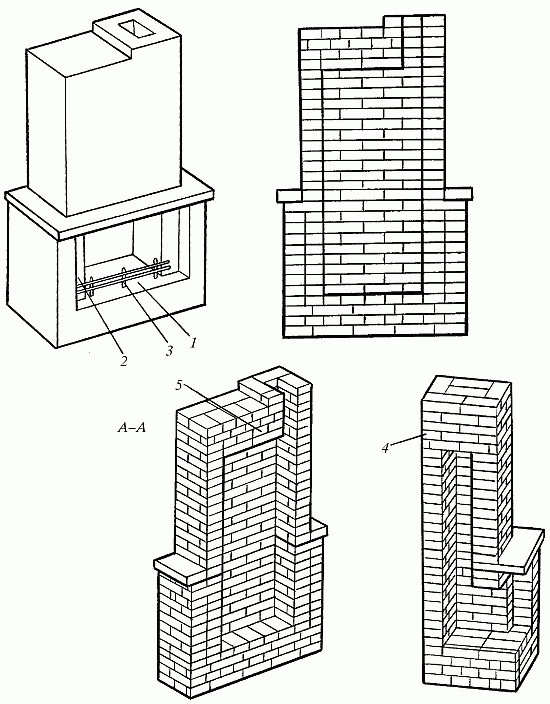

Рис. 88. Простой камин без «дымового зуба»: 1 – подина; 2 – Г-образные штыри для установки каминной решетки; 3 – каминная решетка; 4 – задвижка; 5 – перекрытие газосборника

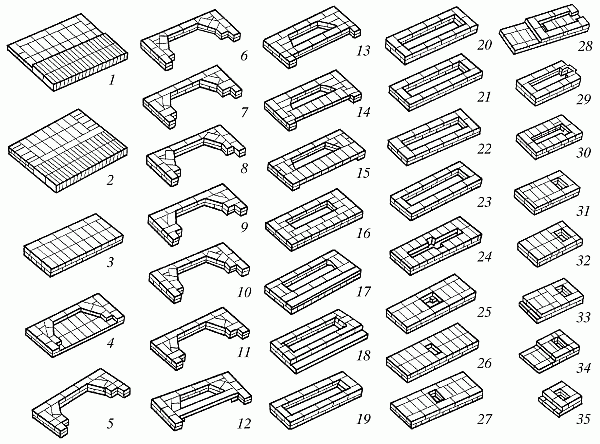

Рис. 88 (продолжение). Последовательность кладки

Рис. 88 (продолжение). Последовательность кладки

Рис. 88 (продолжение). Последовательность кладки

Материалы для кладки камина:

– кирпич, включая огнеупорный, – 380 шт.;

– задвижка 240 х 130 мм – 1 шт.;

– плита железобетонная собственного изготовления для полки и портала – 4 шт.;

– дверка чистки 130 х 130 мм – 1 шт.;

– штырь Г-образный – 2 шт.;

– решетка каминная – 1 шт.

Конструкция камина настолько проста, что не требует подробного описания порядовой кладки. С 30-го ряда верх камина можно выполнить с горизонтальным дымоходом, который намного удобнее прямого. Перекрытие газосборника в какой-то мере будет выполнять роль дымового зуба и искрогасителя, что уменьшает возможность опрокидывания тяги.

От предыдущей конструкции этот простой камин (рис. 89)отличается размерами и развернутыми стенками верхней части.

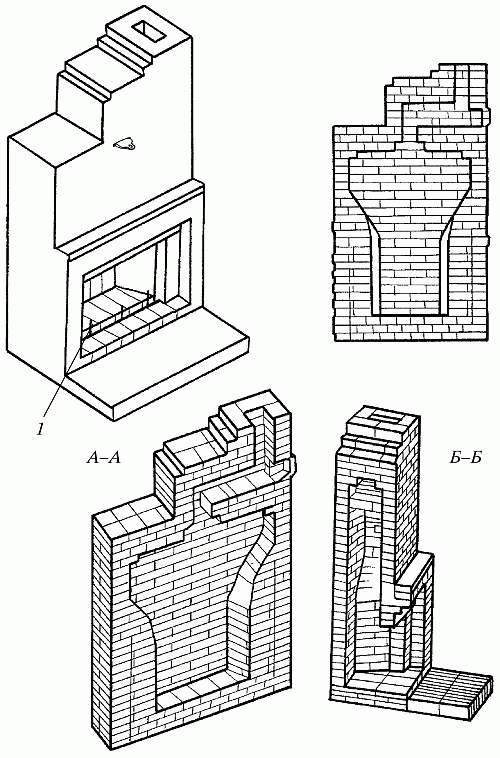

Рис. 89. Простой камин: 1 – каминная решетка

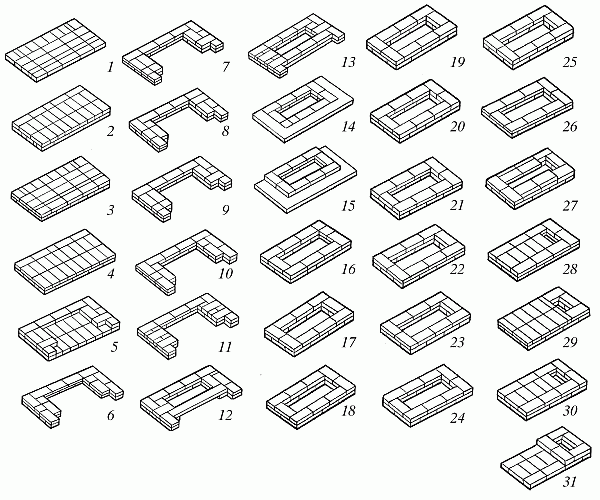

Рис. 89 (продолжение). Последовательность кладки

Рис. 89 (продолжение). Последовательность кладки: 2 – балка из огнеупорного бетона

Рис. 89 (продолжение). Последовательность кладки

Материалы для кладки камина:

– кирпич, включая огнеупорный, – 550 шт.;

– задвижка 240 х 130 мм – 1 шт.;

– решетка каминная – 1 шт.;

– балка из огнеупорного бетона – 1 шт.;

– штырь для каминной решетки – 1 шт.;

– доска каминная (плита) – 1 шт.

Сложить этот камин сможет даже новичок в печном искусстве. Нижнюю часть лицевой кладки до каминной доски желательно выложить отборным кирпичом под расшивку. Чтобы кладка выглядела эстетично, кирпич следует тщательно отобрать и подогнать, особенно по высоте. После завершения кладки швы по желанию можно заполнить цветным раствором, расшить или углубить. Если, несмотря на то что кирпич был подогнан и затерт, а кладка производилась с расшивкой швов, она получилась неровной и выглядит недостаточно привлекательно, можно отделать камин художественной штукатуркой или облицевать. Для того чтобы придать камину более правильную геометрическую форму, его верх можно продолжить.

Отопительная часть печи-камина с плитой и духовкой (рис. 90)рассчитана на обогрев помещения, площадь которого составляет 25–30 м2, но по своим размерам она прекрасно впишется в комнату размером от 15 до 18 м2.

Печь снабжена одноконфорочной плитой и духовкой, которая расположена в зоне умеренного прогрева, поэтому температура внутри ее во время топки достигает 50–80° С.

Печь может работать в двух режимах – зимнем и летнем. Зимний ход используют при отоплении помещения и пользовании духовкой, а летний – при растопке печи в сырую и холодную погоду, а также летом (благодаря прямой тяге труба быстро прогревается).

Печь-камин устанавливается на специально возведенном для нее фундаменте или железобетонном цокольном перекрытии, если оно предусмотрено конструкцией здания. Во втором случае центр печи должен располагаться не далее чем в 1,5 м от опорной стены. Для рассредоточения нагрузки под основание печи в пределах толщины будущего пола рекомендуется подложить швеллеры, двутавры или уголки с выпуском концов на соседние плиты перекрытия.

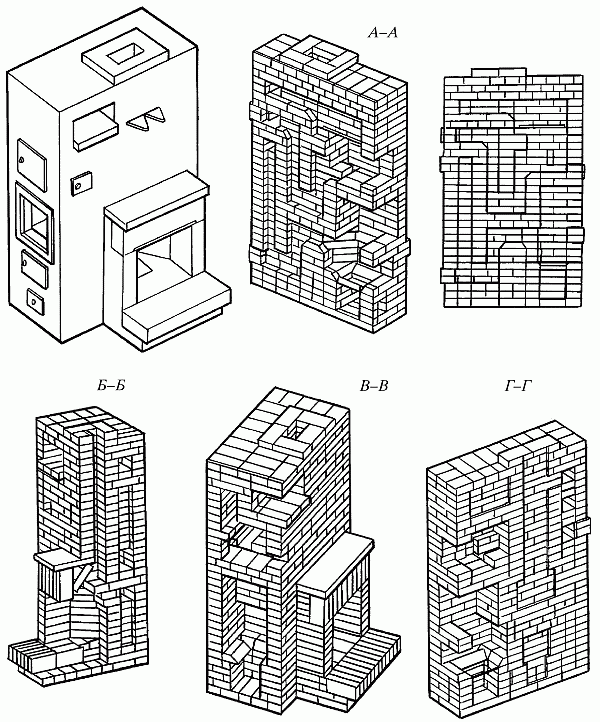

Рис. 90. Печь-камин с плитой и духовкой
