Боковые стенки топочной камеры выполняются развернутыми, а задняя – с выступами на 13–15м рядах, образующими «дымовой зуб», который устраивается способом напуска кирпича. Этот упрощенный вариант кладки предусматривает закрывание задней стенки топливника отражающим металлическим экраном. Для его закрепления используются штыри, которые закладываются в швы между 8м и 9-м, а также 14м и 15-м рядами.

На 15-м ряду на задней стенке камина устанавливается прочистная дверка, необходимая для сбора золы и сажи, которая в процессе топки камина будет скапливаться на дымовом зубе.

Если доступ к задней стенке камина невозможен, чистку устраивают на его фасадной части, несколько выше арочной перемычки, примерно на 16–17-м рядах, для того чтобы можно было бы специальной кочергой сгребать сажу и золу с дымового зуба в топочную камеру.

Боковые стенки камина с арочной перемычкой имеют вертикальные каналы, по которым циркулирует воздух, поступающий через устроенные в 5м ряду отверстия и выходящий в помещение через душники, выложенные в 17–18-м рядах.

Дымовая труба камина сечением 260 х 130 мм выкладывается аналогично печным трубам. Печную задвижку следует установить в любом удобном месте выше 23го ряда после перехода камеры дымосборника в дымовую трубу.

Размеры мини-камина для дачного домика (рис. 93)составляют 1020 х 510 мм.

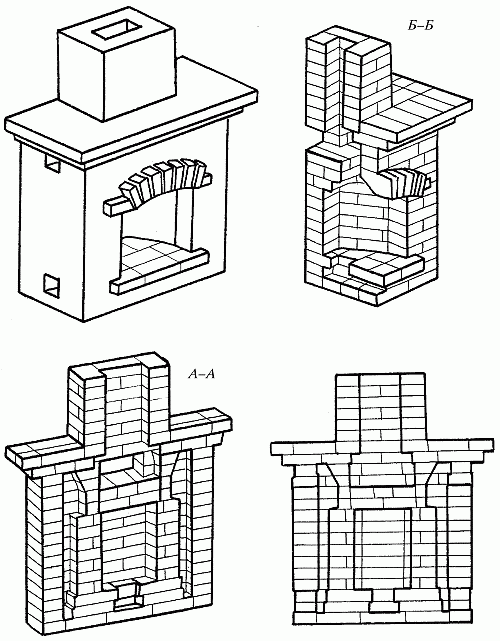

Рис. 93. Мини-камин для дачного домика

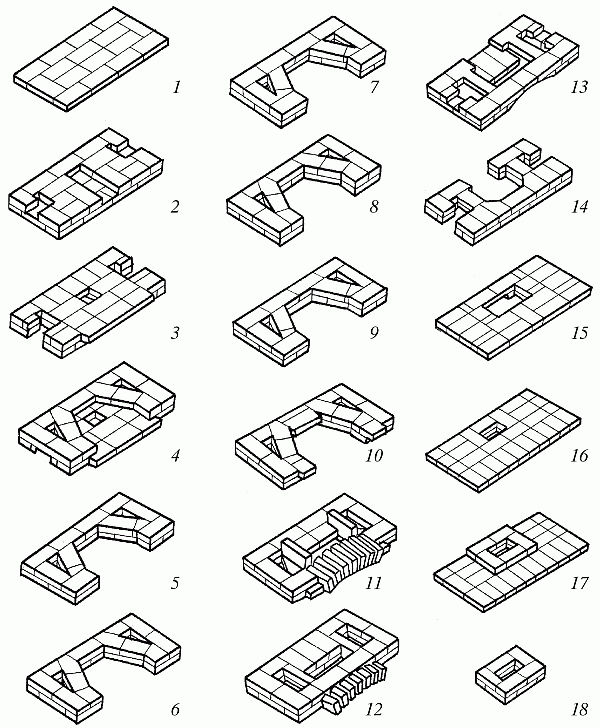

Рис. 93 (продолжение). Последовательность кладки

Рис. 93 (продолжение). Последовательность кладки

Материалы для кладки камина:

– кирпич керамический – 300 шт.;

– решетка колосниковая 140 х 180 мм – 1 шт.;

– дверка прочистная 160 х 270 мм – 1 шт.;

– душник 130 х 130 мм – 4 шт.;

– сталь нержавеющая для экрана – 0,5 м2;

– задвижка печная 130 х 260 мм – 1 шт.

Количество кирпича может изменяться в зависимости от высоты комнаты. Перекрытием топочной камеры служит пучковая перемычка, которую выдвигают на 60–70 мм. Она необходима не только для того, чтобы придать камину архитектурную выразительность, но также и для увеличения глубины топливника. У кирпичей, предназначенных для устройства перемычки, следует стесать угол. После того как будут выложены боковые стенки камина, устанавливается опалубка таким образом, чтобы она равномерно опустилась при разопалубливании. Кладка перемычки ведется на сложном растворе с двух сторон одновременно. Швам кладки придают клиновидную форму.

Боковые стенки должны быть развернуты на 25°. Задняя выполняется с выступами на 11–12-м рядах кладки, необходимыми для формирования дымового зуба, а также со штырями, предназначенными для навешивания металлического экрана. При желании сделать наклонной можно и заднюю стенку, но для этого потребуется произвести дополнительную теску кирпича.

В боковых стенках камина устраиваются вертикальные каналы, в которых будет циркулировать нагретый от стен топливника комнатный воздух, поступающий через отверстия, устроенные в нижней части боковых стенок камина, и выходящий в помещение через душники, расположенные на 13–14-м рядах кладки. Прочистная дверка для удаления сажи и золы устанавливается на задней стенке дымосборника. Размеры дымохода камина составляют 260 х 130 мм. Перекрывается он печной задвижкой, которую можно установить в любом удобном месте.

Материалы для кладки камина:

– стальной тавровый профиль 45 х 45 мм (ширина – 200 мм) – 2 шт.;

– уголок 45 х 45 мм (ширина – 200 мм) – 1 шт.;

– швеллер № 12 (ширина – 200 мм) – 1 шт.;

– скоба из полосовой стали (25 х 3 мм, длина – 150 мм) – 10 шт.;

– стальная решетка (ее площадь зависит от размеров зева) – 1 шт.;

– жестяное хайло (раструб) камина – передняя часть дымовой камеры приблизительно 1500 х 1100 х 5 мм (размеры в зависимости от размеров камина) – 1 шт.;

– швеллер № 14 (ширина – 200 мм) – 1 шт.

Из материалов потребуется около 80 кг шамотного порошка, 15 л растворимого стекла, 80 шт. шамотного кирпича, песок, известь, цемент, камень или кирпич. Шамотный раствор приготовляют следующим образом: растворимое стекло разбавляют водой в соотношении 1 : 1 и в полученный таким образом раствор добавляют шамотный порошок, пока не получится раствор соответствующей консистенции. Конструкция и основные размеры камина приведены на рис. 94.

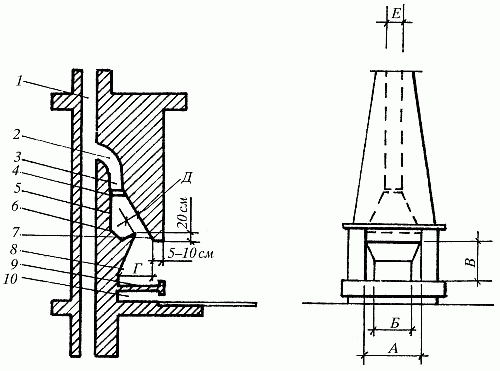

Рис. 94. Камин, пристроенный к дымовой трубе: 1 – дымовая труба; 2 – колено; 3 – дымоход; 4 – задвижка; 5 – дымовая камера; 6 – обратное днище; 7 – стенка; 8 – топка; 9 – днище (под); 10 – зольник; А – ширина топки; Б – задняя стенка; В – высота топки; Г – глубина топки;Д – дымовое отверстие (горловина); Е – дымовая труба

Если есть возможность вывести трубу камина в уже имеющуюся (от старой печи и т. д.), то строительство последнего значительно упрощается. При высоте трубы 8 м ее диаметр в свету должен быть не менее чем 20 х 20 см. Если высота трубы меньше, входное отверстие должно быть больше. Построенный камин соединяют при помощи колена с трубой. Если нет трубы, ее нужно построить, и тогда это лучше сделать во время строительства камина. И в том и в другом случае наличие отдельной трубы должно быть непременным условием строительства камина.
