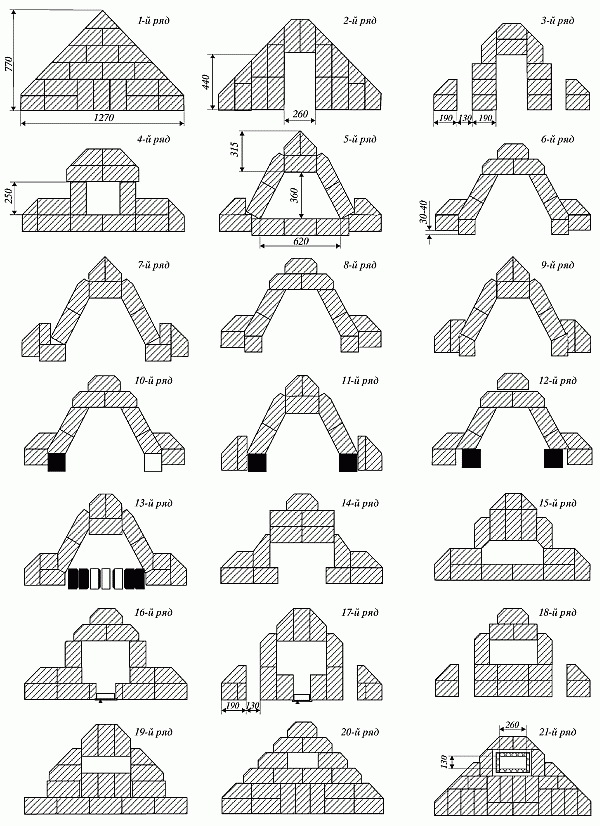

Рис. 91. Угловой камин: а – внешний вид; б – последовательность кладки

Рис. 91 (продолжение). Последовательность кладки

Материалы для кладки камина:

– кирпич керамический – 500 шт.;

– дверка прочистная 130 х 140 мм – 2 шт.;

– решетка колосниковая 250 х 250 мм – 1 шт.;

– сталь листовая нержавеющая, толщиной 2–3 мм – 1 шт.;

– асбест листовой – 1,5 м2;

– проволока стальная O2 мм – 10 м.

Низ топочной камеры выкладывается таким образом, чтобы туда можно было установить колосниковую решетку. Зольную камеру можно сделать с поддувальной дверкой или поместить в нее ящик для сбора золы. Закрывание и открывание поддувального отверстия не окажет значительного влияния на тягу камина.

Размеры топочной камеры камина составляют 620 х 520 мм. Она перекрывается арочной перемычкой, кладку которой производят с выступом 50–60 мм. На 12–14м рядах в задней стенке выкладываются выступы, которые формируют дымовой зуб.

В угловой камин устанавливается металлический экран. Крепится он стальными штырями, которые закладываются в швы кладки между 7м и 8-м и 14м и 15-м рядом.

Заднюю стенку топочной камеры можно выложить с наклоном, но в этом случае кирпич придется стесывать до придания ему клиновидной формы. При этом следует помнить о том, что кирпич нельзя укладывать внутрь топочной камеры тесаной стороной.

На 16–17м рядах кладки фасадной стенки устанавливается прочистная дверка, предназначенная для удаления сажи и золы с дымового зуба.

На 17–18м рядах кладки устраиваются душники.

Конструкцией углового камина предусмотрено устройство в дымовом канале стальной вставки, размеры которой составляют 260 х 130 мм. Высота стального короба определяется тем, на каком ряду будет установлена задвижка. При расположении камина на нижних этажах здания возможна установка задвижки выше чердачного перекрытия. Устройство перекрытия дымохода в металлическом коробе требует от мастера-печника высокой квалификации, а также дополнительных затрат времени.

Металлический короб следует обложить кирпичом с зазором до 10 мм. На 22–23м рядах кладки устраиваются два отверстия на фасадной части камина, необходимые для циркуляции воздуха, который, нагревшись от стальной трубы, будет подниматься и выходить в помещение через установленные под потолком душники.

Кладку дымовой трубы нужно армировать, потому что толщина ее стенок при угловых соединениях может доходить до 50–60 мм, а этого недостаточно для прочной перевязки швов. Зазоры, образующиеся в местах соприкосновения железной трубы и кирпичной кладки, уплотняются асбестом.

Угловой камин можно выложить и без железной трубы-вставки. В этом случае кладка задней стенки дымовой трубы выполняется целым кирпичом. Душники не устраиваются.

Камин с арочной перемычкой (рис. 92)предназначен для обогрева помещения площадью от 20 до 25 м2. Устанавливать его следует в стенном проеме или около кирпичной стены. Если камин размещается вблизи деревянных конструкций, предварительно устраивается противопожарная разделка.

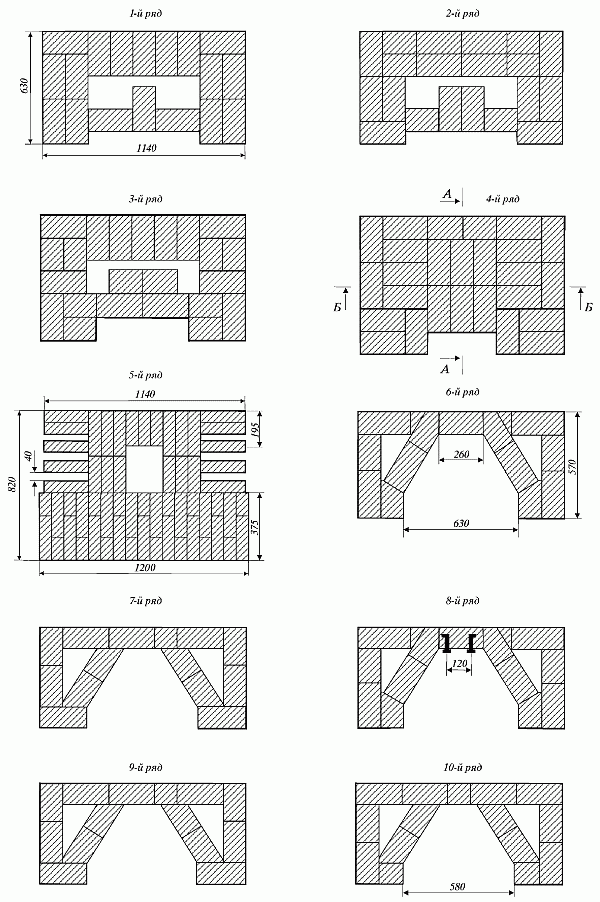

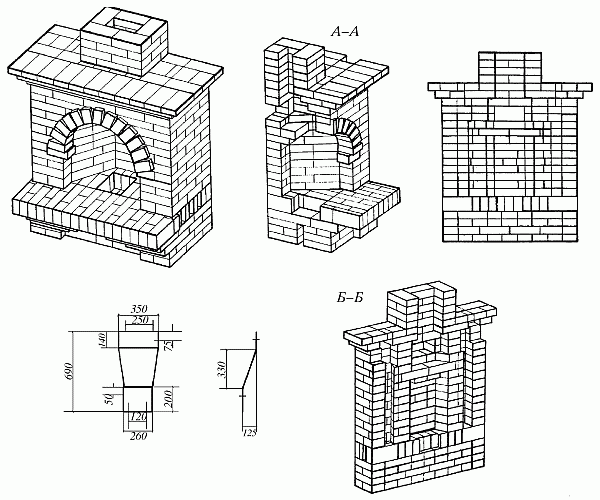

Рис. 92. Камин с арочной перемычкой

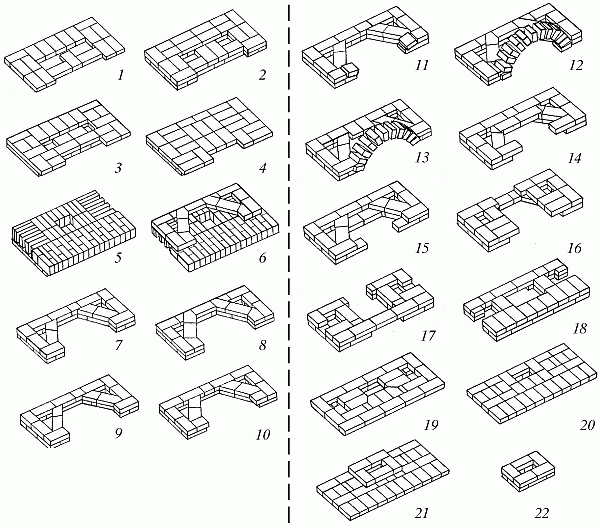

Рис. 92 (продолжение). Последовательность кладки

Рис. 92 (продолжение). Последовательность кладки

Рис. 92 (продолжение). Последовательность кладки

Материалы для кладки камина:

– кирпич керамический – 400 шт.;

– дверка прочистная 130 х 140 мм – 1 шт.;

– задвижка печная 130 х 260 мм – 1 шт.;

– сталь нержавеющая – 0,3 м2;

– душник 150 х 150 мм – 2 шт.

Камин предлагаемой конструкции не займет много места в помещении, т. к. его ширина составляет всего лишь 570 мм по фундаменту и 820 мм по самому большому выступу.

В 5-м ряду кирпичной кладки завершается формирование пода камина. В этом ряду кирпич устанавливается на ребро. Приямок для сбора золы размером 250 х 210 мм и глубиной 125 мм перекрывается съемной решеткой и колосниками.
