«С»: Очень верное наблюдение! И так будет всегда! Базовый и коллекторный ток в транзисторе неразлучны в том смысле, что для любого транзистора это соотношение выполняется очень строго. Достаточно тем или иным путем добиться увеличения базового тока, как возрастает и коллекторный ток!

Ну, а если базовый ток уменьшается, то можете быть спокойны — коллекторный ток уменьшится в той же пропорции!

«А»: А может стоит попробовать нарисовать пару формул на эту тему?

«С»: Паркуа бы и нет? Следите за движением кончика моей шариковой ручки:

Iэ = Iб + Iк; Iк = К•Iб.

«Н»: А что такое К?

«С»: А вот это ИМЕННО ТОТ параметр, о котором многие десятки лет мечтали лучшие физики мира! К — это КОЭФФИЦИЕНТ УСИЛЕНИЯ ТРАНЗИСТОРА по ТОКУ! Поскольку Iк всегда много больше, чем Iб.

«Н»: Ну и насколько больше, хотелось бы узнать?

«С»: Лучше выразиться так — во сколько раз больше!? Для имеющихся на сегодняшний день в арсенале электроники биполярных транзисторов, коэффициент К (в зависимости от типа и режима транзисторов) находится в пределах от 15 до нескольких тысяч!

«Н»: А от чего это зависит?

«А»: Прежде всего, от толщины базовой области. Но, дорогой Спец, я часто в литературе и в разговорах радистов слышал выражение «коэффициент усиления транзистора — » и «коэффициент усиления транзистора — ». Что имеется в виду?

«С»: Действительно, существует несколько различных коэффициентов усиления. Если говорить более строго, то коэффициенты усиления и следует расписать так:

= Iк/Iэ = Iк/(Iк + Iб) поскольку Iэ = Iк + Iб

тогда

= /(1 + )

Коэффициент усиления — всегда меньше 1, а — больше.

«Н»: А какой физический смысл аир?

«С»: Все зависит от основной схемы включения транзистора. А вариантов включения известно только три. С общей базой, общим эмиттером и общим коллектором. И мы сейчас поговорим об этом более подробно. Но прежде вопрос — всем понятно, что процессы в р-n-р– транзисторе протекают аналогично?

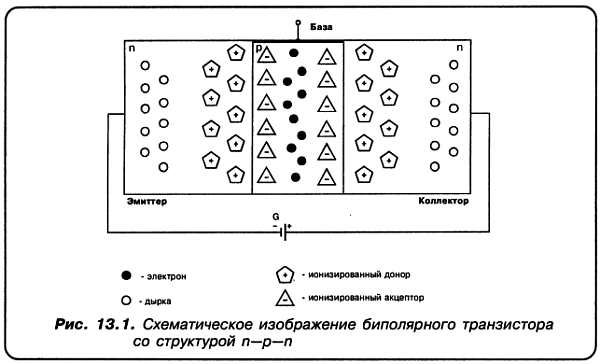

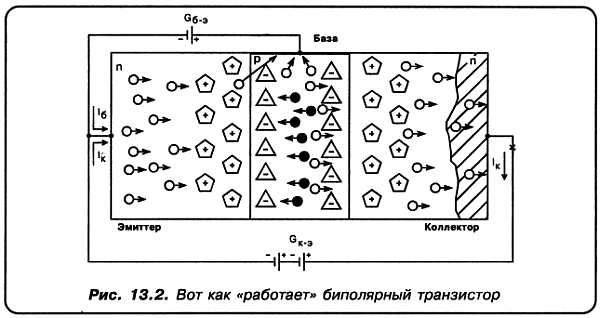

«А»: Да, но только следует поменять полярности обеих батарей на предыдущем рисунке и заменить доноры на акцепторы и, соответственно, акцепторы на доноры. Ну, а электроны — дырками и наоборот.

«С»: Совершенно верно! Значит, со спокойной душой переходим к основным схемам включения. Первая из них — схема с ОБЩЕЙ БАЗОЙ или ОБ. Вот как это выглядит в первом приближении (рис. 13.3).

«Н»: Что я вижу! Батареи G1 и G2 соединены разноименными полюсами?!

«С»: Молодец, сразу заметил! Может быть и соотношение токов для этой схемы запишешь?

«Н»: Ну хорошо, я попытаюсь… Итак:

Iэ = Iк + Iб; Iэ = Iк + Iб

K = Iк/Iэ = Iк/(Iк + Iб)

Но… ведь это же и есть коэффициент !

«С»: Правильно! Ты верно предположил, что ток через Rн = Iк, или, соответственно, его изменение, — Iк! Ты убедился, что в данном случае Iэявляется входным (или Iэ)! Что бы там не происходило, в любом случае коэффициент усиления по току это отношение Iвых к Iвх. И пришел к совершенно справедливому заключению, что — это коэффициент усиления по току в схеме с общей базой!
