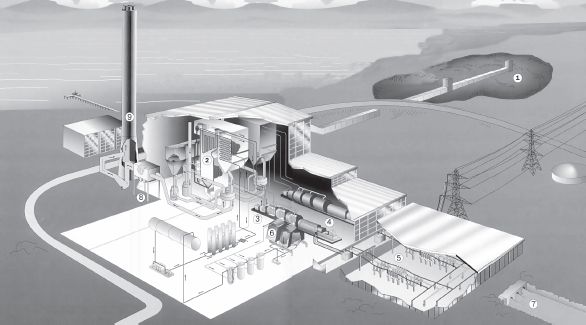

Рис. 1.1. Получение электроэнергии на угольной ТЭС: 1 – угольная шахта; 2 – паровой котел; 3 – паровая турбина, 4 – электрогенератор; 5 – повышающий трансформатор; 6 – конденсатор; 7 – канал охлаждающей воды; 8 – электрофильтр; 9 – дымовая труба

Кроме паровых котлов, на некоторых электростанциях можно встретить пиковые водогрейные котлы, в которых, опять же за счет сжигания органического топлива, вода только нагревается, не превращаясь в пар. Горячая вода может быть использована для технологических целей, но главное её назначение – отопление жилых и производственных помещений в холодное время года.

Таким образом, все котлы используют одно и то же рабочее тело – воду, но делятся на паровые и водогрейные. Паровые котлы, в свою очередь, можно разделить на промышленные (в них получают насыщенный или слегка перегретый пар для технологических нужд и отопления) и энергетические, перегретый пар которых используют в паровых турбинах.

В дальнейшем мы будем рассматривать только паровые котлы тепловых электростанций, то есть современные агрегаты для получения перегретого пара за счет сжигания органического топлива. Речь пойдет не только о котлах, но и котельных установках, в состав которых, кроме собственно котлов, входят вспомогательные устройства и механизмы, обеспечивающие нормальную работу основного агрегата.

Технология получения перегретого пара предполагает последовательность нескольких физических процессов. Всё начинается с подогрева питательной воды, которая поступает в котел при определенном давлении, создаваемом питательным насосом. Этот процесс происходит при однократном прохождении воды через трубы конвективной поверхности нагрева, называемой экономайзером (рис. 1.2). Подробнее о конструкции и условиях эксплуатации этого элемента котла рассказано в главе 4.

После экономайзера вода поступает в барабан, а затем в испарительные поверхности нагрева, которые располагают, как правило, в топочных камерах паровых котлов. Здесь происходит образование пара, который затем поступает в пароперегреватель (подробнее см. в гл. 4). Через обогреваемые дымовыми газами трубы пароперегревателя пар проходит однократно, а парообразующие поверхности нагрева могут быть разными. В котлах барабанного типа пароводяная смесь многократно проходит через обогреваемые трубки топочных экранов за счет естественной циркуляции или в результате многократно-принудительной циркуляции (с использованием специального насоса). В котлах, которые называют прямоточными, пароводяная смесь проходит через испарительные поверхности нагрева однократно, за счет давления, создаваемого питательным насосом.

Остановимся подробнее на особенностях процесса получения пара в котлах с естественной циркуляцией и в прямоточных котлах.

На рис. 1.2 приведена схема барабанного котла с естественной циркуляцией, выполненного по традиционной П-образной схеме (о других схемах компоновки паровых котлов будет рассказано ниже). Питательная вода, как показано на этой схеме, поступает в экономайзер, расположенный в конвективной шахте. Экономайзер – первая часть водопарового тракта котла: нагретая в нем вода поступает в барабан, который соединен как с необогреваемыми опускными, так и с обогреваемыми подъемными трубами и является замыкающим звеном контура циркуляции. По необогреваемым трубам котловая вода опускается к коллекторам, размещенным у нижней кромки топочной камеры. Из этих коллекторов вода поступает в вертикальные трубки топочных экранов. Именно здесь благодаря мощному тепловому потоку от сгорания органического топлива начинается собственно процесс парообразования. При однократном прохождении через топочные экраны испаряется не вся вода: в барабан возвращается пароводяная смесь. Доля пара в данной смеси (паросодержание) характеризует тепловую нагрузку испарительной поверхности нагрева. Величину, обратную этой доле, принято называть кратностью циркуляции (К). В объеме барабана происходит разделение (сепарация) воды и пара (подробнее см. в гл. 8). Пар выходит во входной коллектор пароперегревателя, а котловая вода вновь попадает в опускные трубы циркуляционного контура.

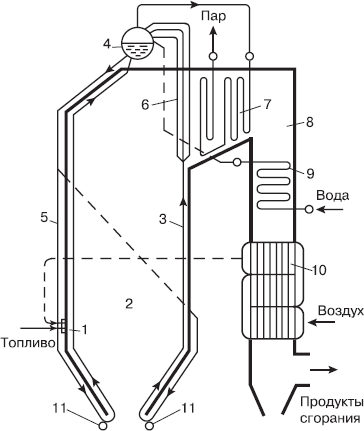

Рис. 1.2. Схема барабанного котла с естественной циркуляцией, работающего на пылевидном топливе: 1 – горелки; 2 – топочная камера; 3 – топочный экран; 4 – барабан; 5 – опускные трубы; 6 – фестон; 7 – пароперегреватель; 8 – конвективный газоход; 9 – экономайзер; 10 – трубчатый воздухоподогреватель; 11 – нижние коллекторы топочных экранов

Подъемно-опускное движение по контуру естественной циркуляции (то есть по необогреваемым опускным и обогреваемым подъемным трубам) происходит вследствие разности плотностей котловой воды и пароводяной смеси. Подробнее о закономерностях естественной циркуляции рассказано в главе 6, посвященной гидродинамике водопарового тракта котельной установки.

Для повышения надежности циркуляции на барабанных котлах повышенного давления (17–18 МПа) применяют принудительное движение пароводяной смеси в топочных экранах (рис. 1.3,б). Как показано на приведенных схемах, котел с принудительной циркуляцией (controlled circulation) отличается от котла с естественной циркуляцией (natural circulation) (рис. 1.3,а) наличием специального насоса для котловой воды.

На рис. 1.3,в представлена схема прямоточного котла (once through).

Прямоточные котлы отличаются от котлов с естественной и принудительной циркуляцией отсутствием барабана и однократным движением нагреваемой среды через испарительные поверхности нагрева. Можно сказать, что кратность циркуляции в прямоточных котлах К = 1, а гидравлическая система является разомкнутой (в отличие от барабанных котлов с естественной циркуляцией, гидравлическая система которых – замкнутая).

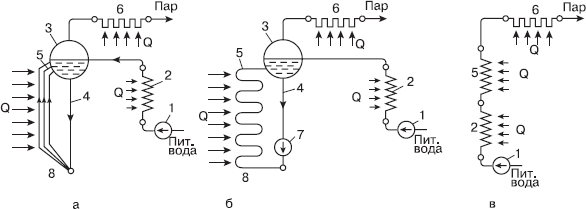

Рис. 1.3. Схема движения воды и водяного пара: а – барабанный котел с естественной циркуляцией; б – барабанный котел с принудительной циркуляцией; в – прямоточный котел; 1 – питательный насос; 2 – экономайзер; 3 – верхний барабан котла; 4 – опускные трубы; 5 – испарительные подъемные трубы; 6 – пароперегреватель; 7 – циркуляционный насос; 8 – нижний коллектор
