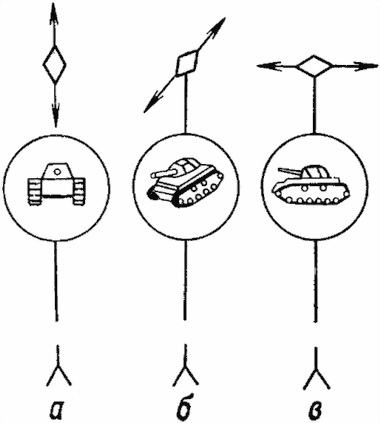

101. При фланговом и облическом движении цели величина суммарной поправки направления на движение цели и боковой ветер определяется следующим образом:
а) При стрельбе кумулятивной гранатой:
— если направление движения цели совпадает с направлением ветра, то поправки складываются;
— если цель движется навстречу ветру, то из величины упреждения вычитается поправка на боковой ветер; при положительной разности учитывается упреждение, при отрицательной — поправка на боковой ветер.
Пример 1. Определить суммарную поправку, если танк движется слева со скоростью 20 км/ч на расстоянии 900 м и ветер сильный слева (рис. 52, а).
Решение. 1. Из табл. 2 и 3 находим величины поправок направления на боковой ветер и движение цели. Упреждение равно 1,5 деления шкалы или 1 фигуре танка. Поправка на боковой ветер равна 1 делению шкалы или 0,5 фигуры танка.
2. Суммарная поправка направления равна 2,5 деления шкалы (1,5+1) или 1,5 фигуры танка (1+0,5). При учете поправки направления выносом точки прицеливания центральная марка выносится на 1,5 фигуры в сторону, куда движется цель (куда дует ветер), т. е. вправо. Если поправка направления учитывается шкалой боковых поправок, то деление 2,5 этой шкалы выбирается в левой части сетки (наводка должна производиться в середину танка промежутком между вторым и третьим штрихами).
Пример 2. Определить суммарную поправку, если танк движется справа со скоростью 10 км/ч на расстоянии 800 м и ветер сильный слева (рис. 52, б).
Решение. 1. Из табл. 2 и 3 находим величины поправок направления на боковой ветер и движение цели. Упреждение равно 1 делению шкалы или 0,5 фигуры танка. Поправка на боковой ветер равна 1 делению шкалы или 0,5 фигуры танка.
2. Суммарная поправка направления равна нулю (1 — 1 = 0 или 0,5 — 0,5 = 0), т. е. прицеливание должно производиться центральной маркой в середину танка.
б) При стрельбе осколочной гранатой прямой наводкой:
— если направление движения цели совпадает с направлением ветра, то из величины упреждения вычитается поправка на боковой ветер; при положительной разности учитывается упреждение, при отрицательной — поправка на боковой ветер;
Таблица 3
| Дальность стрельбы, м | Для стрельбы кумулятивной гранатой | Для стрельбы осколочной гранатой прямой наводкой | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| время полета гранаты, с | упреждение (округленно) | время полета гранаты. с | упреждение (округленно) | |||||||||
| в делениях шкалы боковых поправок | в фигурах танка при фланговом движении (длина танка 6,9 м) | в делениях шкалы боковых поправок | в метрах | |||||||||
| 9–10 км/ч | 18–20 км/ч | 24–25 км/ч | 9–10 км/ч | 18–20 км/ч | 24–25 км/ч | 9–10 км/ч | 18–20 км/ч | 9–10 км/ч | 18–20 км/ч | |||
| 300 | 0,5 | 1 | 1,5 | 2,5 | – | 0,5 | 0,5 | 1,0 | 2 | 3,5 | 2,7 | 5,5 |
| 400 | 0,66 | 1 | 1,5 | 2,5 | – | 0,5 | 1 | 1,3 | 2 | 3,5 | 3,5 | 7,2 |
| 500 | 0,82 | 1 | 1,5 | 2,5 | 0,5 | 0,5 | 1 | 1,7 | 2 | 4 | 4,6 | 9,3 |
| 600 | 0,92 | 1 | 1,5 | 2,5 | 0,5 | 0,5 | 1 | 2,0 | 2 | 4 | 5,4 | 11,0 |
| 700 | 1,13 | 1 | 1,5 | 2,5 | 0,5 | 1 | 1 | 2,4 | 2 | 4 | 6,5 | 13,3 |
| 800 | 1,36 | 1 | 1,5 | 2,5 | 0,5 | 1 | 1,5 | 2,8 | 2 | 4 | 7,5 | 15,4 |
| 900 | 1,61 | 1 | 1,5 | 3 | 0,5 | 1 | 2 | 3,2 | 2 | 4 | 8,6 | 17,6 |
| 1000 | 1,90 | 1 | 2 | 3 | 1 | 1,5 | 2 | 3,6 | 2 | 4 | 9,7 | 19,8 |
| 1100 | 2,21 | 1 | 2 | 3 | 1 | 1,5 | 2 | 3,9 | 2 | 4 | 10,5 | 21,4 |
| 1200 | 2,5 | 1 | 2 | 3 | 1 | 2 | 2 | 4,3 | 2 | 4 | 11,6 | 23,6 |
| 1300 | 2,87 | 1 | 2 | 3 | 1 | 2 | 2 | 4,7 | 2 | 4 | 12,7 | 25,8 |
Примечания: 1. Округленно упреждение на фланговое движение цели со скоростью около 10 км/ч равно:
— при стрельбе кумулятивной гранатой — 1 делению шкалы боковых поправок на все дальности стрельбы или 0,5 фигуры на расстоянии от 500 до 900 м и 1 фигуре на больших расстояниях;
— при стрельбе осколочной гранатой — 2 делениям шкалы боковых поправок на все дальности стрельбы.
2. При облическом движении цели (под острым углом к плоскости стрельбы) упреждение берется в два раза меньше, чем при фланговом движении.
3. Упреждение в фигурах отсчитывается от середины цели (рис. 51).
4. Если упреждение учитывается в делениях шкалы боковых поправок, точку прицеливания выбирать в середине цели.

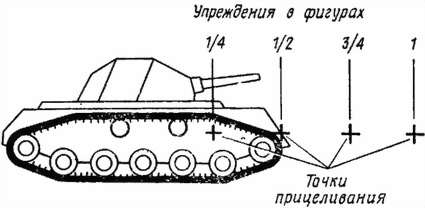

Рис. 51. Отсчет величины упреждения
— если цель движется навстречу ветру, то поправки складываются.
Пример 1. Определить суммарную поправку, если пехота на автомобиле движется справа со скоростью 20 км/ч на расстоянии 800 м и ветер сильный справа (рис. 53, а).
Решение. 1. Из табл. 2 и 3 находим величины поправок направления на боковой ветер и движение цели. Упреждение равно 4 делениям шкалы или 2,5 фигуры цели. Поправка на боковой ветер равна 0,5 деления шкалы или 0,5 фигуры цели.
2. Суммарная поправка направления равна 3,5 деления шкалы (4–0,5) или 2 фигуры (2,5–0,5).
При учете поправки направления выносом точки прицеливания центральная марка выносится на 2 фигуры в сторону, куда движется цель, т. е. влево. Если поправка направления учитывается шкалой боковых поправок, то деление 3,5 этой шкалы выбирается в правой части сетки (наводка должна производиться в середину цели промежутком между третьим и четвертым штрихами).
Пример 2. Определить суммарную поправку, если пехота на автомобиле движется слева со скоростью 15 км/ч на расстоянии 1000 м и ветер сильный справа (рис. 53, б).
Решение. 1. Из табл. 2 и 3 находим величины поправок направления на боковой ветер и движение цели. Упреждение равно 3 делениям шкалы или 2 фигурам цели. Поправка на боковой ветер равна 0,5 деления шкалы или 0,5 фигуры цели.
