«Фудр». Броневая палуба. Копия подлинного чертежа

БРОНИРОВАНИЕ

С одной стороны, никто не ожидал, что корабль со столь слабым артиллерийским вооружением и имеющий в надводной части погреба с минами будет принимать участие в артиллерийском бою и, соответственно, нуждаться в защите от вражеских снарядов. С другой стороны, лишить «Фудр» таковой защиты означало в случае непредвиденных неприятностей почти наверняка обречь большой и дорогой корабль на гибель или, как минимум, тяжелые повреждения. Второе соображение выиграло, и «Фудр» получил толстую даже по мировым, не говоря уже о французских, меркам, броневую палубу, набранную из плоских плит, изготовленных впрочем не из мягкой стали, а из железа. У борта палуба опускалась на 1,2 м ниже ВЛ, в средней, плоской части поднималась на 0,5 м над ВЛ. Плиты первого, примыкающего к борту ряда стояли под углом 39° к горизонтали, второго ряда - верхним краем примыкающим к плоской части - под углом 22° . Толщина плит обоих рядов составляла 104 мм. Длина плиты достигала 7,72 м, ширина плит первого ряда - 1,775 м, вес - 10 678 кг. Плиты второго ряда были чуть уже и легче. В горизонтальной части толщина плит составляла лишь 44 мм, при той же длине, ширине 1,68 м и весе 4438 кг. Крепились плиты к подложке при помощи болтов диаметром 32 и 42 мм, а также 26-мм заклепками (только над пустыми отсеками вдоль борта и угольными ямами). Общий вес палубной брони составил 711,7 т, еще 16,45 т весили болты, и 55,12 т - окружавшие многочисленные отверстия в палубе 140-мм комингсы из литой стали.

Кроме того, 100-мм стальной броней защищалась боевая рубка и 500-мм коммуникационная труба. Основания станков 100-мм пушек закрывались цилиндрами из броневой стали с толщиной стенок 54 мм; такую же толщину имели и вертикальные стенки орудийных щитов.

АРТИЛЛЕРИЯ

Поскольку артиллерия «Фудру» полагалась, в первую очередь, для самообороны, то в качестве главного калибра он получил восемь 100-мм орудий модели 1891 г., которые обычно использовались на крейсерах, в лучшем случае, в качестве «второго» калибра, а на броненосцах так и вовсе считавшихся чуть ли не пристрелочными. Впрочем, эти пушки, продержавшиеся на кораблях до конца Первой мировой войны, на момент принятия на вооружение являлись вполне удачными образцами.

Пушка состояла из центральной трубы, на которую надевался кожух, фиксирующийся запорным концом. На кожух навинчивался казенник и цапфенное кольцо. В отличие от скорострельных пушек более крупного калибра, замок на них не находился в постоянном зацеплении с рамой: по французской классификации он назывался буквально «замком с откидной дверцей», из приятных на русском флоте образцов наиболее близок к нему будет «замок с шарнирным кольцом». Для открывания замка использовалась единственная рукоятка: сперва при ее повороте замок поворачивался вокруг оси канала ствола, затем за нее следовало потянуть чтобы выдвинуть его из гнезда до срабатывания подпружиненных защелок, соединявших замок с шарнирным кольцом. Наконец, шарнирное кольцо вместе с замком при помощи той же рукоятки откидывалось вбок.

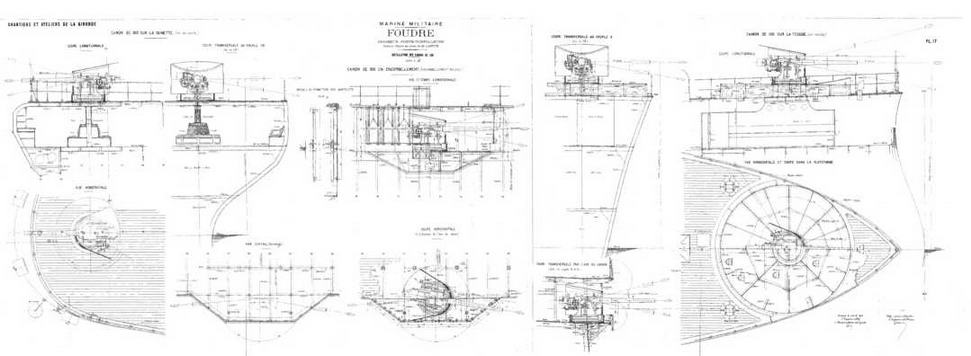

«фудр». Планы размещения 100-мм артилерии. Копия подлинного чертежа

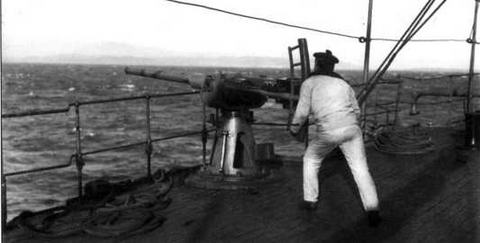

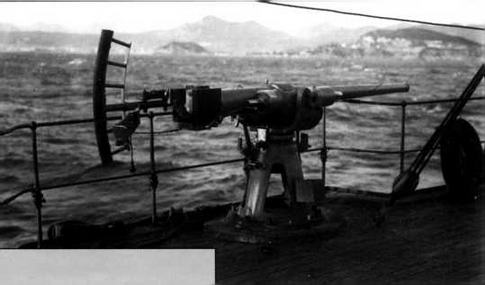

65-мм пушка «Фудра». Рейд Вильфранша, 1914 г.

Характеристики артиллерии «Фудра»

Тип орудия

100-мм Mod.1891

65-мм Mod.1891

47-мм Mod.1891

Длина нарезной части ствола, мм/клб.

4497/45

3247/50

1878/40

Полная длина пушки, мм

4646

3450

2048

Число нарезов

30

26

20

Вес ствола/замка, кг

1700/28

540/42

Вес снаряда, кг: Ч, П

14/0,692

4/0,195

1,5/0,055

С, М

16/0,42

4/0,1

1,5/0,022

Вес заряда, кг (тип пороха)

3,7 (ВМ7)

0,875 (ВМЗ)

0,27 (ВМ2)

Давление в стволе, кг/см2

2000/2400'

1950

2000

Начальная скорость, м/с

740/710'

715

650

Хотя техническая скорострельность и превышала 10 выстрелов в минуту, французы были реалистами, и полагали что «ускоренная» боевая скорострельность составит 6 выстрелов в минуту, «методичная» (при продолжительной стрельбе) - 3 выстрела в минуту.

Пушки устанавливались на станках с центральным штыром, с гидравлическим тормозом отката, расположенным прямо под стволом, и двумя размещенными по бокам от него накатниками с пружинами Бельвилля. Как уже говорилось выше, два орудия размещались в ДП в носу и корме, шесть - побортно на спонсонах. Углы обстрела составили 244° для носовой пушки (развернуть ее дальше в сторону кормы мешали кат-краны), 294° для кормовой и 165-170° для бортовых.

Подъемников боезапаса 100-мм патронов имелось пять - по одному на носовую и кормовую пушку, и каждую пару бортовых. Работа подъемников обеспечивалась ручными лебедками, установленными рядом с шахтами над погребами. Расстояние от подъемника до пушки могло быть изрядным - свыше 20 м для средних бортовых и кормовой пушек, поэтому рядом с каждой пушкой размещался стеллаж на 16 выстрелов.

Противоминное вооружение крейсера первоначально состояло из четырех 65-мм орудий модели 1891 г. и четырех 37- мм револьверных пушек. Последние позднее были заменены 47-мм скорострельными модели 1885 г. 65-мм пушки стояли на спонсонах на верхней палубе, 37-мм (потом 47-мм) - на носовой надстройке и на площадке в нижней части грот- мачты. На пару пушек имелось по одному ручному подъемнику боезапаса.

65-мм и 47-мм пушки были схожи по конструкции, состоя из центральной трубы, на которую со стороны казенной части был надет кожух, на кожух навинчивался казенник. На 47-мм пушке кожух фиксировался навинчивающимся на трубу запорным кольцом. На кожух надевалось цапфенное кольцо: на 65-мм пушке оно крепилось при помощи шпонок, на 47-мм - при помощи резьбы. Обе пушки имели клиновой затвор. Боевая скорострельность 65-мм пушки считалась равной 10-12 выстрелам в минуту, 47-мм - 15.
