Что до набора, то здесь конструктору пришлось отойти от установившейся практики. На тот момент французские корабелы полагали, что крейсеру вполне достаточно двойного дна и устроенных вдоль одинарного борта пустых отсеков. Как следствие, шпангоуты делались из швеллера: в районе дна он разрезался вдоль, ветви разводились, и между ними вставлялись листы. Однако в этом случае объем отсеков двойного дна оказывался невелик. Дюпла-Лаитту же требовалось устроить достаточно объемные балластные цистерны для компенсации изменения посадки при спуске миноносок. Поэтому набор выглядел иначе.

Вертикальный киль высотой 1100 мм набирался из стальных листов толщиной 11 мм. Шпангоуты, общим числом 119 (нумерация с носа в корму) и установленные со шпацией 965 мм, изготавливались из 8-мм листов, и крепились к килю заклепками и уголками 75х75х8 мм. Между шпангоутами в киле для облегчения конструкции прорезались прямоугольные отверстия 525х275 мм. Стрингеры - по пять на борт - состояли, кроме сплошного и непроницаемого четвертого, из интеркостельных рамок, в которых также вырубались прямоугольные отверстия. С внешней обшивкой, набиравшейся из листов толщиной 11-13 мм, стрингеры и шпангоуты соединялись заклепками и угольником 75х75х8 мм, киль - угольником 100х 100х 12 мм. Поверх шпунтового пояса между 13-м и 115-м шпангоутами при помощи стальных уголков крепился тиковый фальшкиль шириной 450 мм и толщиной 150 мм.

Обшивка двойного дна, имевшая толщину 8 мм и простиравшаяся от шп. 15 до шп. 105 и от киля на оба борта до 4-го стрингера крепилась к килю, стрингерам и шпангоутом уголком 75х75х8 мм. В нос от таранной переборки на шп. 5 и в корму от переборки на шп.89 шпангоуты изготавливались из швеллера 175х70х7 мм и листа толщиной 8 мм. Бимсы броневой палубы изготавливались из швеллера 200х80х7 мм и крепились к шпангоутам в средней части внахлест, а в носу и корме при помощи книц.

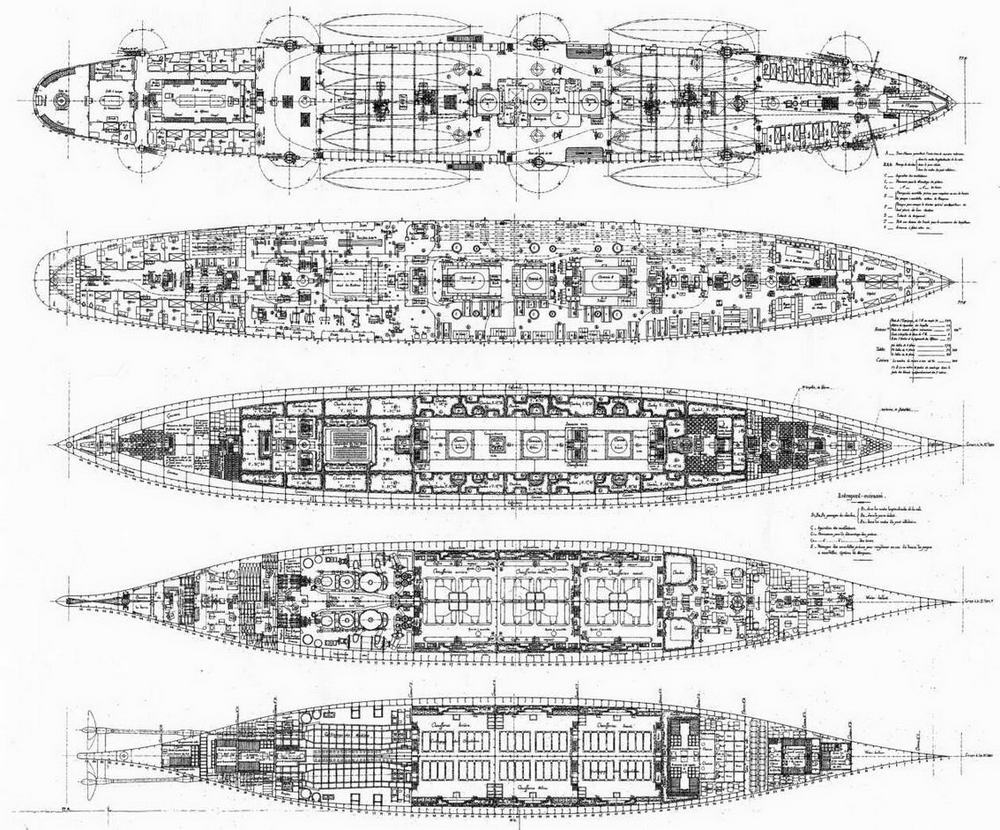

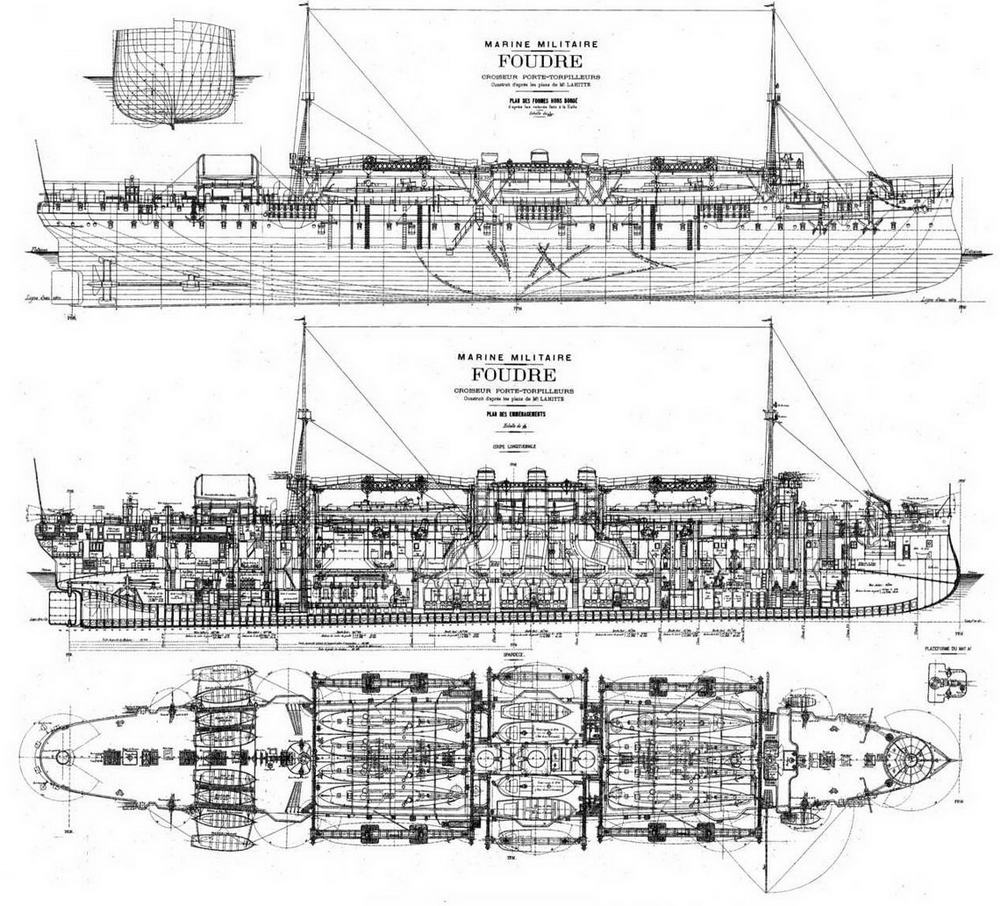

«Фудр». Теория, продольный разрез, планы палуб. Копия подлинного чертежа

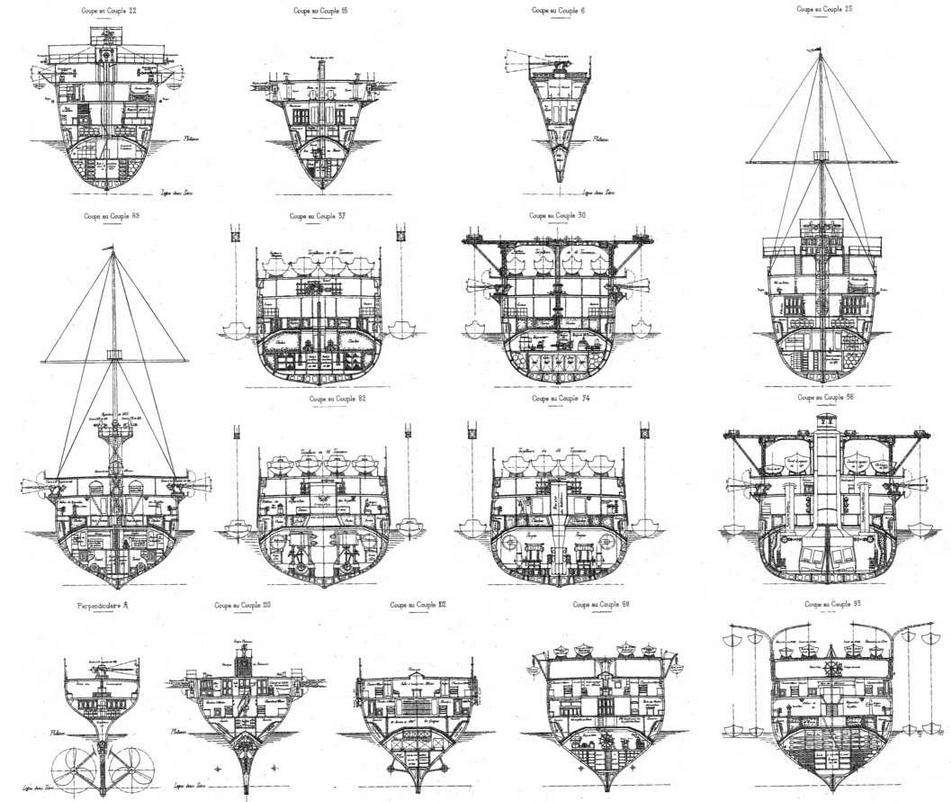

«Фудр». Сечение по шпангоутам. Копия подлинного чертежа

Ахтерштевень изготавливался излитой стали, форштевень- из кованой. Оба крепились к килю заклепками. Литой ахтерштевень шел до броневой палубы, выше нее продолжаясь опять же конструкцией из швеллера, форштевень поднимался на 700 мм выше батарейной палубы, и продолжался до верхней конструкцией из стальных листов.

Шпангоуты выше броневой палубы и бимсы верхней палубы также изготавливались из швеллера 175x70x7 мм, бимсы жилой палубы - из швеллера 200x80x7 мм. Соединение бимсов и шпангоутов осуществлялось при помощи книц. Толщина стального палубного настила составила 3 мм, во внутренних помещениях поверх него укладывался линолеум, на верхней палубе и открытых участках батарейной - в частности на спонсонах - поверх стального настила лежал деревянный тиковый толщиной 40 мм.

Толщина надводной обшивки в средней части корпуса ближе к ВЛ достигала 13 мм, и утончалась к оконечностям и к верхней палубе до 10-11 мм. За внешней надводной обшивкой по броневой палубе шел коффердам шириной 760 мм и высотой 2,34 м. Каждые три шпангоута коффердам перегораживался водонепроницаемой переборкой. Внутренние стенки коффердама набирались из стоек из 775-мм уголка и 5-мм листов. Позади коффердама на высоту межпалубного - от броневой до жилой - пространства шел коридор, также делившийся поперечными водонепроницаемыми переборками через три-четыре шпации. Отверстия в переборках в коффердаме (овальной формы, 470x350 мм) закрывались крышками на винтах, в переборках в коридоре (шириной 650 мм и высотой 1500 мм) - водонепроницаемыми дверьми.

Подводная часть корабля делилась одиннадцатью главными водонепроницаемыми переборками на отсеки, обозначавшиеся буквами латинского алфавита из носа в корму-от Адо L. Переборки стояли на шпангоутах №№ 5,14, 20, 28, 39, 50, 61, 72, 90, 95 и 103. Шпангоуты, соответствующие переборкам, были водонепроницаемыми, в прочих же вырубались отверстия. Еще одна переборка, шедшая от внутреннего настила двойного дна до броневой палубы, имелась на шп. 86.

Отсек А был оставлен пустым, отсек В - занят 94-тонной балластной цистерной. В отсеке. С находились погреба боезапаса носовой 100-мм пушки и стрелкового оружия, выше них, на платформе, находился перевязочный пункт. В отсеке D размещался боезапас 37-мм и 65-мм пушек, в отсеке Е - погреба боезапаса четырех 100-мм пушек, водяные цистерны, отек динамо-машин, машина якорного шпиля и цепной ящик. Отсеки F, G, Н были заняты котельными отделениями и расходными угольными ямами, отсек I - машинным отделением. Отсек J оказался самым взрывоопасным - помимо боеприпасов к кормовым 100-мм и 37-мм пушкам, здесь также хранился пироксилин и торпеды. Немногим лучше был отсек К - занятый, помимо отделения вспомогательных механизмов и рулевой машины, боезапасом к кормовой 100-мм и 65-мм пушкам, а также кладовой пироксилина для снаряжения плавучих мин. В отсеке L находились румпельное отделение и 18-тонная цистерна водяного балласта.

На броневой палубе в отсеках клетчатого слоя в основном располагались угольные ямы общим объемом 488 м^3. Помимо них здесь хранились якорные и плавучие мины, а также материалы для устройства заграждений на стоянках.

На жилой палубе в носу размещались лазарет, аптека, кладовые и помывочная кочегаров. Затем до самой кормовой трубы тянулись жилые помещения, за которым шли мастерские, и наконец - старшинские и офицерские каюты. На батарейной палубе размещались уборные экипажа, старшинские каюты, лебедки устройств спуска миноносок, камбузы, офицерская кают-компания и каюты, и наконец - апартаменты командира. Здесь же находились шесть вынесенных на спонсоны бортовых 100-мм пушек.

Верхняя палуба между скромными по размерам носовой и кормовой надстройками была практически полностью занята миноносками и шлюпками. Отметим, что под миноносками настила не было, и кильблоки миноносок устанавливались на подкрепленные стойками бимсы. Обе 100-мм пушки оказались сдвинуты практически к самым оконечностям, причем носовую еще и водрузили приподнятую над палубой круглую платформу, под которую выводились раструбы вентиляторов. Впоследствии, впрочем, платформу демонтировали.
