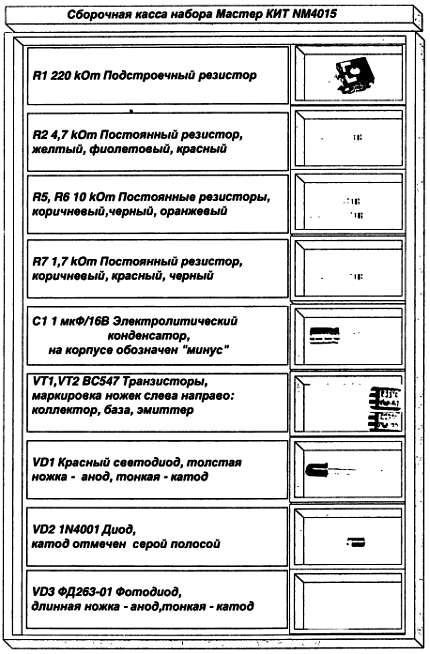

Рис. 46. Сборочная касса набора Мастер КИТ NM4015
Касса представляет собой лист бумаги, разграфленный в виде таблицы под данный набор, и скрепленный с тонкой пластинкой из пенопласта или поролона. Резисторы, конденсаторы и другие компоненты ножками аккуратно втыкаются (или слегка прикрепляются полоской скотча) по порядку на обозначенные места. Это могут быть и гнезда в виде наклеенных на картонку внутренних частей спичечных коробков. Рядом подписываются буквенно-цифровые обозначения компонентов на схеме, номинал и особенности монтажа (полярность и разметка выводов).
Крупногабаритные комплектующие, например печатную плату, корпус и т. п., следует держать отдельно, отметив их стиккером или по-иному. Касса напоминает азбуку-кассу первоклассника (но и у нас первые шаги) или кассу с литерами для ручного типографского набора текстов. Поэтому ее можно организовать и по-другому, например, приблизиться к «хай-тех», используя идеи CAD-CAM по изготовлению гибридных микросхем и микросборок. Распечатать (или начертить) на листе плотной бумаги схему или лицевую панель сборочной платы и расположить на ней (вколоть, закрепить скотчем) компоненты так, как они должны размещаться в изготавливаемом устройстве. В процессе сборки они отсюда легко извлекаются и устанавливаются на свои законные места на реальной плате. Проявите фантазию. Не спешите, рассыпав детали на стол, а заодно и под стол, побыстрее наляпать их на плату. Спешка нужна…
Тем же, кому эти советы покажутся излишними, рекомендуем еще раз прочитать начало данного раздела и вспомнить знаменитый закон имени товарища Паркинсона о неприятностях. Надеемся, что Радиолюбительство станет (или уже стало) вашим «хобби», т. е. в переводе с английского «увлечением, любимым занятием на досуге». А от любимого дела надо получать удовольствие и удовлетворение.

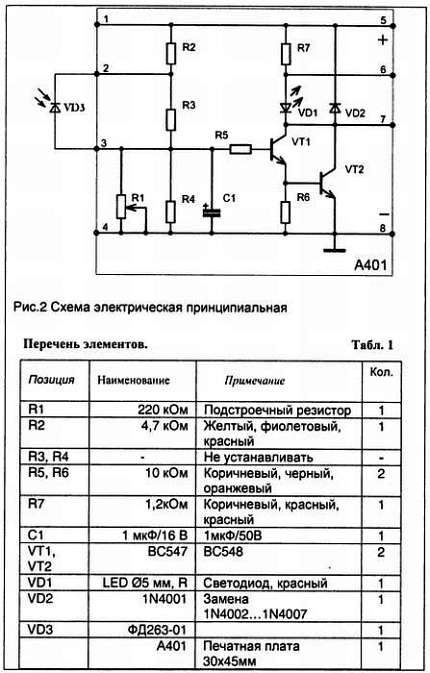

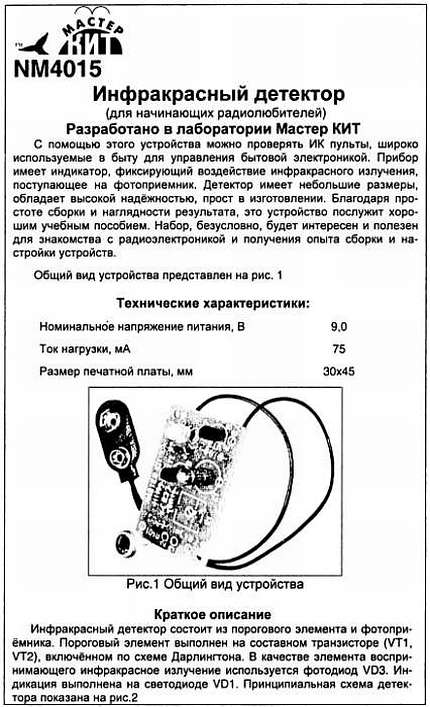

Далее следует внимательно изучить принципиальную схему устройства (см. рис. 45) и понять, как оно функционирует. Как уже указывалось, наиболее рационально это выполнять, собрав вначале виртуальную модель на компьютере. (Если есть доступ к Интернет, данный этап можно выполнить и перед покупкой набора, при его выборе взяв принципиальную схему и параметры компонентов на сайте masterkit.ru).
Сборка виртуальной модели «Инфракрасного детектора» NM4015
Открываем программу EWB (см. рис. 40) и на рабочем поле в соответствии с принципиальной схемой устройства (см. рис. 45) размещаем, соблюдая геометрию, контактные площадки (узлы 1…8). Для этого нажатием ЛКМ (левой кнопки мыши) на пиктограмму
Рис. 47. Окно редактирования свойств узла в EWB
В окошке Label (метка) этой панели печатаем номер узла 1 и подтверждаем выбор нажатием на кнопку «ОК». Аналогичную процедуру выполняем для остальных семи узлов. В результате на рабочем поле возникает восемь нумерованных узлов, соответствующих узлам электрической схемы и контактным площадкам печатной платы (рис. 48).
Рис. 48. Виртуальная модель EWB «Инфракрасного детектора» Мастер КИТ NM4015
На приведенном рисунке в целях экономии места показана уже вся виртуальная модель, но подробное описание ее построения в соответствии с принципиальной схемой продолжается.
Узлы 1 и 5 соединяем между собой горизонтальным проводником («плюсовая» шина питания). Для этого подводим острие курсора к правой части зачерненной точки 1, нажимаем ЛКМ: там должно возникнуть небольшое утолщение. Не отпуская кнопки, ведем мышь направо к узлу 5. Вслед за курсором на экране тянется проводник. Его надо подвести к левому краю узла 5, и когда из этого узла возникнет ответное утолщение (виртуальная капля олова), кнопку надо отпустить. Аналогично надо соединить узлы 4 и 8 (шина земли).
Далее перейдем к компонентам, начав с резистора R2. Из панели Basic нажатием ЛКМ на пиктограмму
Рис. 49. Окно редактирования свойств резистора в EWB
Здесь в опции Value (значение) по умолчанию проставлено 1 кОм, для резистора R2 в соответствии со спецификацией (табл. 1 на рис. 45) надо напечатать 4.7 (разделитель дробной и целой частей — точка), оставив единицы кОм. Затем нажимаем ЛКМ на кнопку Label, присваиваем в соответствующем окне метку R2 и подтверждаем выбор нажатием на кнопку «ОК». Указанные однотипные процедуры выбора компонента и редактирования его свойств далее подробно не описываются.
