Представители Ростехнадзора имеют право доступа к приборам учета электроэнергии, измерительным комплексам и системе учета в целом на всех электростанциях, подстанциях и предприятиях, расположенных в зоне обслуживания, для выполнения инспекционных и регламентных работ с участием персонала соответствующего энергообъекта (электроустановки).
Каждый измерительный комплекс учета электроэнергии, введенный по нормальной или временной схеме размещения приборов расчетного и технического учета электроэнергии, должен иметь технический паспорт-протокол следующей формы.

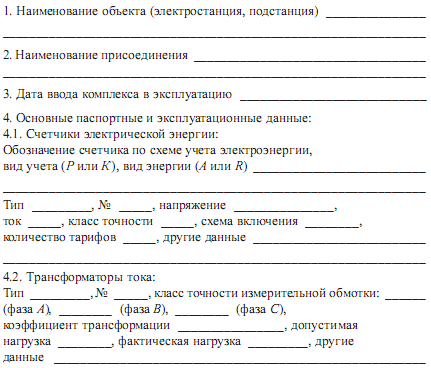

ПАСПОРТ-ПРОТОКОЛ
измерительного комплекса
Настоящие Правила учета электрической энергии согласованы с Госстандартом России, Главгосэнергонадзором России и РАО «ЕЭС России» и утверждены в Минтопэнерго Российской Федерации и в Минстрое Российской Федерации.
14.2. Приборы учета электрической энергии
В качестве расчетных и технических (контрольных) средств учета на предприятиях (организациях) используются электросчетчики одно-и трехфазного тока в основном двух типов: индукционные и электронные (1-, 2– и многотарифные), находящие все более широкое применение.
Индукционные трехфазные счетчики активной и реактивной энергии, применяемые в качестве расчетных приборов учета, должны иметь класс точности не ниже 2,5 (0,5; 1,0; 2,0 и 2,5) для активной и не ниже 3 (1,5; 2,0 и 3,0) для реактивной энергии.
Индукционным называется счетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Обычно это диск, по которому текут токи, индуцированные магнитным полем катушек.
В соответствии с ГОСТ 6570-75 счетчики характеризуются:
постоянной счетчика С, т. е. числом ватт-секунд, ватт-часов или киловатт-часов, приходящихся на один оборот диска прибора;
передаточным числом А, т. е. числом оборотов диска, которое он должен сделать, чтобы показание счетчика изменилось на 1 кВт-ч;
коэффициентом K счетчика, т. е. числом, на которое нужно умножить показания счетчика, чтобы получить фактический расход электроэнергии, кВт-ч.
Постоянную счетчика С можно вычислить, используя маркировку на его щитке, по формулам, приведенным в табл. 6.
Таблица 6
Формулы для определения постоянной счетчика С
Одним из недостатков индукционных счетчиков является наличие у них самохода, который представляет собой движение диска счетчика под действием напряжения, поданного на зажимы цепи напряжения, при отсутствии тока в шоковой цепи счетчика.
В соответствии с ГОСТ 6570-75 диск счетчика не должен совершать более одного полного оборота при отсутствии тока в последовательной (токовой) цепи и при любом напряжении от 80 до 110 % номинального.
Индукционные счетчики относятся к ремонтируемым невосстанавливаемым на объекте изделиям, которые должны иметь среднюю наработку до отказа не менее:
25 000 ч – для трехфазных счетчиков класса точности 0,5;
33 300 ч – для однофазных счетчиков кл. 2,0; для трехфазных счетчиков активной энергии кл. 1,0 и кл. 2,0;
37 500 ч – для однофазных счетчиков кл. 2,5 и трехфазных счетчиков реактивной энергии кл. 1,5 и кл. 2,0;
50 000 ч – для однофазных счетчиков кл. 2,0 и трехфазных счетчиков реактивной энергии кл. 3,0.
Средний срок службы до первого капитального ремонта должен быть не менее:
30 лет – для однофазных счетчиков кл. 2,0; для трехфазных счетчиков кл. 2,0 и кл. 3,0 по требованию потребителя;
27 лет – для трехфазных счетчиков кл. 2,0 и кл. 3,0;
25 лет – для однофазных счетчиков кл. 2,5;
22 года – для трехфазный счетчиков кл. 0,5, кл. 1,0 и кл. 1,5.
Индукционные счетчики могут применяться в трех или четырех-проводных сетях, в сетях с изолированной или глухозаземленной нейтралью, что можно определить по обозначению счетчика, а именно:
СА3 – трехфазный непосредственного включения или трансформаторный трехпроводный активной энергии;
СА4 – то же, четырехпроводный;
СР4 – трехфазный непосредственного включения или трансформаторный трех– и четырехпроводный реактивной энергии;
СА3У – трехфазный трансформаторный универсальный (со вторичным или смешанным счетным механизмом) трехпроводный активной энергии;
СА4У – то же, четырехпроводный;
СР4У – трехфазный трансформаторный универсальный (со вторичным или смещенным механизмом) трех– и четырехпроводный реактивной энергии.
