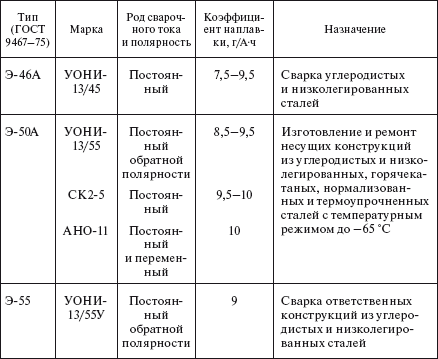

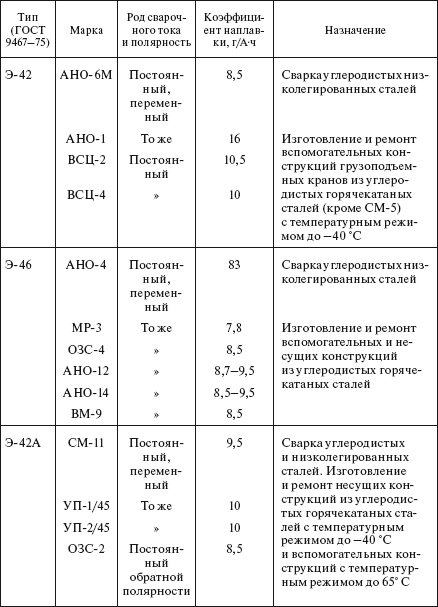

Таблица 5.53
Электроды для сварки
Для ручной дуговой сварки применяются сварочные трансформаторы, генераторы, преобразователи и выпрямители. Источниками питания для сварки на переменном токе служат сварочные трансформаторы. Характеристики сварочных трансформаторов для дуговой сварки с покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей приведены в табл. 5.54, 5.55.
Трансформаторы с малой продолжительностью нагрузки (ПН) предназначены для эксплуатации в ремонтных мастерских.
К источникам питания постоянного тока при ручной дуговой сварке, резке и наплавке, при сварке в среде защитных газов и для механизированной сварки под слоем флюса относятся сварочные генераторы, преобразователи и выпрямители (табл. 5.56, 5.57). Основные преимущества выпрямителей – небольшая масса и их простота (отсутствие вращающихся частей).

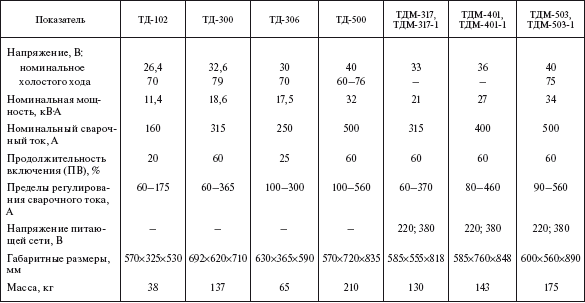

Таблица 5.54
Трансформаторы сварочные для ручной дуговой сварки
Таблица 5.55
Трансформаторы для дуговой сварки ПКФ «Кристалл»

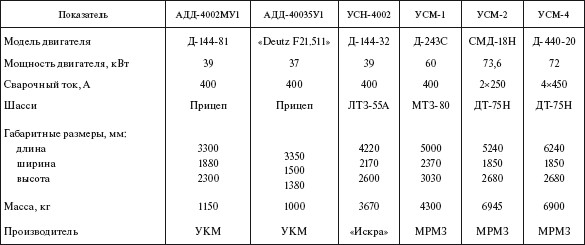

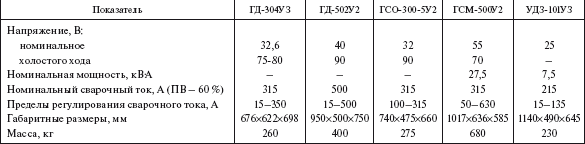

Таблица 5.56
Сварочные преобразователи и генераторы для ручной сварки

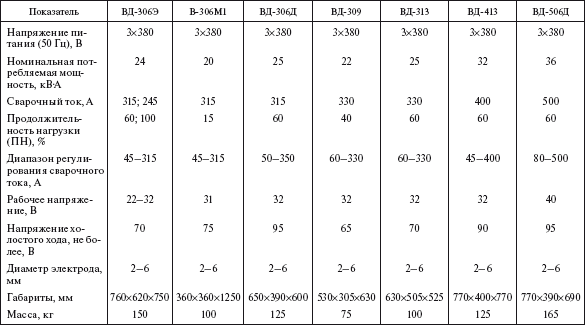

Таблица 5.57
Выпрямители для ручной дуговой сварки
5.6.2. Механизированная сварка и наплавка
Оборудование для механизированной сварки и наплавки. Для механизированной сварки и наплавки применяют автоматы, полуавтоматы для сварки плавящимся электродом и специальное наплавочное оборудование, выпускаемое для наплавки под слоем флюса и вибродуговой (табл. 5.58—5.60).
Для наплавки деталей используют переоборудованные токарные станки, которые снабжают аппаратами для механизированной подачи электродной проволоки к месту наплавки и для управления процессом горения дуги.
При наплавке под слоем флюса станок оборудуют устройством для механизированной подачи флюса. При вибродуговой наплавке в комплект станка входят резервуар для охлаждающей жидкости и насос для подачи ее на деталь. Для уменьшения частоты вращения шпинделя станка применяют червячный редуктор.

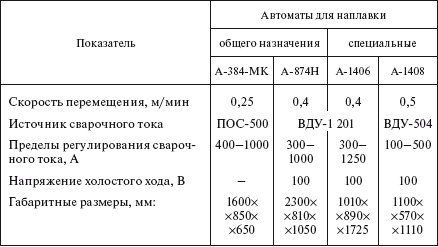

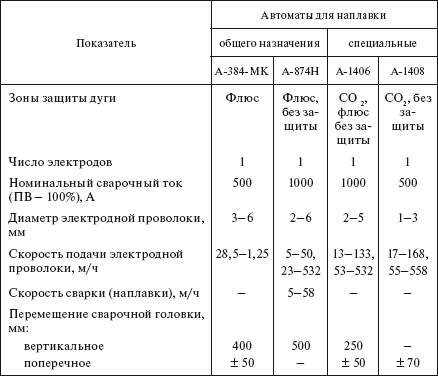

Таблица 5.58
Автоматы для наплавки
Таблица 5.59
Головки для вибродуговой наплавки
* Для ОКС-1252А сечение электрода (ленты) 10х0,5 мм, для ОКС-6569 диаметр порошковой проволоки 2–2,5 мм.
Таблица 5.60
Полуавтоматы для сварки плавящимся электродом
Примечание. С – сплошная проволока, И – порошок.
Источниками питания для автоматической и полуавтоматической сварки или наплавки деталей служат сварочные преобразователи, трансформаторы и выпрямители (табл. 5.61—5.63).
Таблица 5.61
Сварочные преобразователи для автоматической и полуавтоматической сварки
* Снабжен реостатом дистанционного управления сварочного тока.
Таблица 5.62
Сварочные трансформаторы для автоматической дуговой сварки под флюсом
Таблица 5.63
Сварочные выпрямители для автоматической сварки
*ПВ– 65 %.
** Питание полуавтомата типа А-765.
Материалы для механизированной сварки и наплавки. Для механизированной сварки применяют стальную холоднотянутую калиброванную проволоку (табл. 5.64) и проволоку порошковую сварочную, а для механизированной наплавки – проволоку стальную наплавочную (табл. 5.65), а также порошковую проволоку и ленту. Для сварки и наплавки под слоем флюса используют плавленые флюсы.
Таблица 5.64
Проволока стальная сварочная (ГОСТ 2246—70*)
Таблица 5.65
Проволока стальная наплавочная* (ГОСТ 10543—98)
* Проволока диаметром 1–4 мм.
Технологические особенности механизированной сварки и наплавки.
Механизированные способы сварки и наплавки позволяют в широких пределах регулировать состав и свойства наплавленного металла при обеспечении его высоких качеств.
