Шрифт:
высота ……………………………………………… 531
Общая масса агрегата, кг………………………. 84
Поставщик…………………………………………… Фирма «В-Л Комплект»
Пресс МИ-1Б для резки проводов и тросов при монтаже линий электропередачи может быть укомплектован специальными матрицами и ножами:
ножи для резки проводов и тросов;
матрицы для опрессования алюминиевых и медных зажимов; матрицы для опрессования стальных зажимов; матрицы опрессовочные шестигранные; гибочные матрицы.
Для резки кабелей из различных материалов применяют электрогидравлические кабельные резаки (табл. 5.16)
Таблица 5.16
Электрогидравлические кабельные резаки
Клещи механические МИ-248, усилием 50 кН предназначены для опрессования зажимов типа ОАС и кабельных наконечников.
Технические характеристики МИ—248:
Наибольшее развиваемое усилие, кН ……………….. 50
Наибольшее усилие на рукоятках, кН ……………… 250
Ход плунжера, мм ……………………………………………. 25
Наибольшее сечение алюминиевого
и медноалюминиевого кабеля под опрессовку
кабельного наконечника, мм2…………………………..150
Масса (без комплекта матриц), кг……………………..24
Поставщик фирма ……………………………………………«В-Л Комплект»

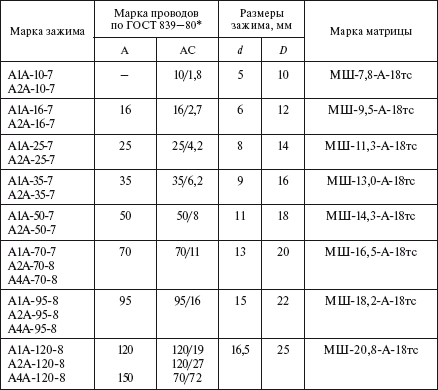

Комплект матриц для опрессования на шестигранник приведен в табл. 5.17.

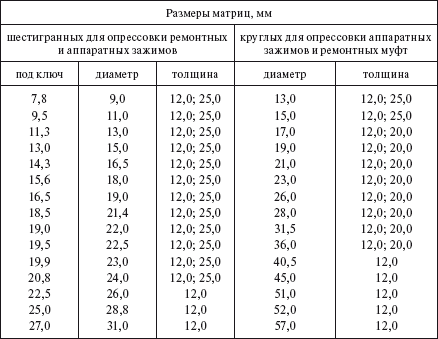

Таблица 5.17
Матрицы для опрессовки
5.3.2. Приспособления для подъема линейщиков на опоры
Переносная разборная лестница применяется для подъема электро – линейщиков на опоры с цилиндрическими и коническими железобетонными стойками на высоту до 14 м. Лестница состоит из семи секций, соединяемых между собой телескопически. Первая, третья
и пятая секции (сверху) крепятся к стволу опоры хомутами и фиксаторами.
Технические характеристики лестницы:
Высота в рабочем положении, м ………………………………………… 14
Грузоподъемность (собранной и прикрепленной к опоре), кг …. 100
Число секций ……………………………………………………………………. 7
Высота секций, м………………………………………………………………. 2
Число рабочих, монтирующих (демонтирующих) лестницу…… 2
Масса, кг ………………………………………………………………………….. 29,2
Универсальные лазы предназначены для использования в качестве индивидуального средства подъема электромонтера на конические и цилиндрические стойки железобетонных опор линий электропередачи напряжением 35—500кВ. Технические характеристики лаза:
Грузоподъемность, кг ……………………………………………………….. 100,0
Диаметр охватывающей петли
(диаметр охватываемых стоек опор ВЛ), мм:
наибольший …………………………………………………………………. 620,0
наименьший…………………………………………………………………. 400,0
Размеры подножки, см:
длина……………………………………………………………………………. 30,0
ширина…………………………………………………………………………. 13,0
5.3.3. Приспособления для термитной сварки и скрутки проводов
Соединения проводов в петлях анкерно-угловых опор термитной сваркой выполняются с помощью приспособлений (табл. 5.18). Соединение проводов овальными соединительными зажимами методом скручивания производится с помощью приспособлений, указанных в табл 5.19.
Таблица 5.18 Приспособления для термитной сварки проводов
Таблица 5.19
Приспособления для скрутки проводов
5.3.4. Монтажные и такелажные ролики и блоки
Монтажные ролики и приспособления для раскатки проводов применяются при монтаже проводов на линиях электропередачи. Обладая незначительным сопротивлением трения, они позволяют осуществлять натяжение проводов и устанавливать в пролетах нормативные стрелы провесов. После натяжения проводов производится разметка мест установки поддерживающих зажимов, а затем прокладка проводов в зажимы, Монтажные ролики и приспособления предназначены для монтажа проводов определенного диапазона диаметров и должны обеспечить переход через ролик провода с установленным на нем соединительным или ремонтным зажимом.
Провода и молниезащитные тросы, применяющиеся на линиях электропередачи, могут монтироваться с помощью монтажных роликов типа М1Р, которые изготовлены на основе использования алюминиевых сплавов и удобны в эксплуатации (табл. 5.20).
Для подъема тяжелых изолирующих подвесок применяется монтажный ролик М1Р-8. Для монтажа тяжелых проводов на линиях электропередачи и на переходах через большие реки и другие препятствия применяется ролик М1Р-10, позволяющий при натяжении проводов последовательно пропускать такелажный трос и провод вместе с соединительным зажимом.
