5. Для завершения построения возвышенности необходимо нажать кнопку ОК (рис. 4.64).

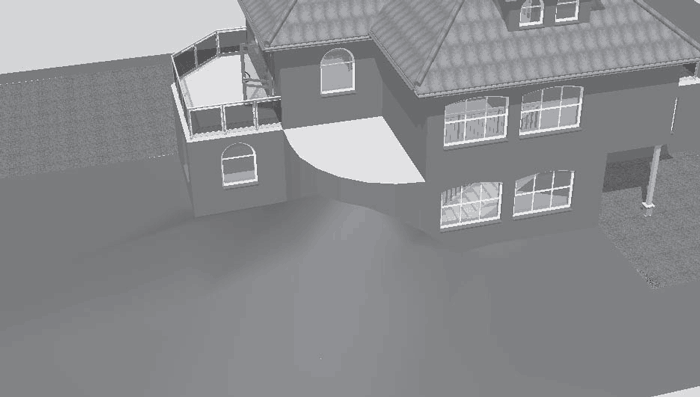

Рис. 4.64. Добавленная возвышенность в режиме дизайна
В окне трехмерного просмотра вы теперь можете развернуть модель дома так, чтобы направление взгляда шло «из-под земли». При этом вы увидите, что созданная неровность на поверхности не распространяется внутрь дома.
Продолжим работу над рельефом и создадим небольшой холмик рядом с северной стеной коттеджа.
1. Вызовите команду Холмы
из группы команд для формирования рельефа.
2. На дополнительной вертикальной панели инструментов нажмите кнопку Рельеф местности как ломаная линия
3. Последовательно щелкая кнопкой мыши на плане, создайте произвольный четырехугольник (рис. 4.65).

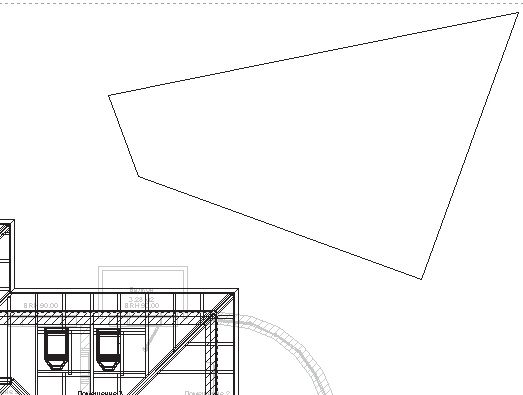

Рис. 4.65. Габаритный четырехугольник для холма

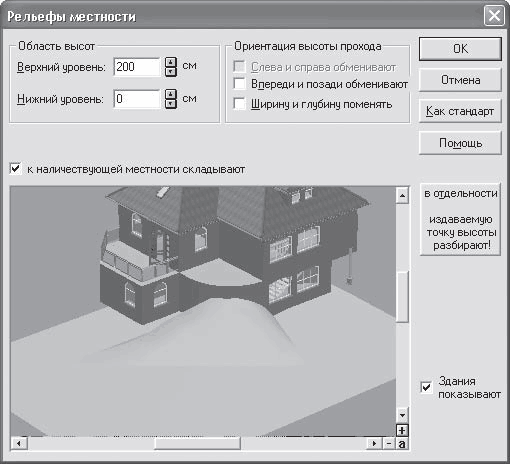

4. В появившемся окне Рельефы местности в области Уровни высот в поле Верхний уровень введите значение 170.
5. Воспользуйтесь кнопкой ОК для завершения построения холма (рис. 4.66), после чего нажмите клавишу Esc для прерывания работы команды Холмы.

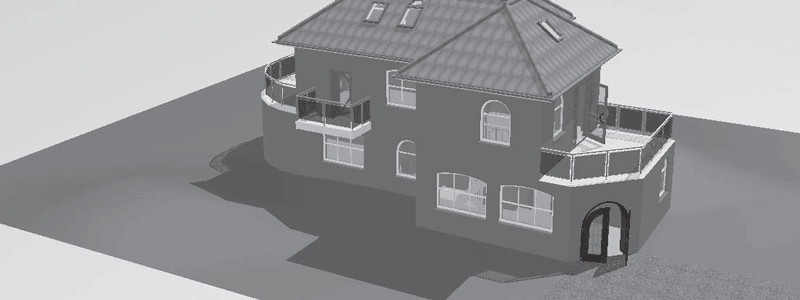

Рис. 4.66. Создание холма на местности вокруг дома
Примечание
Будьте внимательны: если после указания габаритного четырехугольника в окне настройки параметров уклона или возвышенности вы нажмете кнопку Отмена, то построенный четырехугольник будет утерян.
Подобным образом создаются все прочие элементы рельефа. Чтобы убедиться в этом, можете попробовать добавить еще один какой-либо элемент самостоятельно.
В любой момент можно отредактировать как габаритный четырехугольник элемента рельефа, так и его уровни высот. Чтобы изменить габариты возвышенности или уклона, необходимо щелкнуть кнопкой мыши внутри габаритного четырехугольника элемента поверхности, в результате чего должны появиться характерные точки на углах четырехугольника. Вы можете свободно перетаскивать эти точки, нажав и удерживая кнопку мыши. Второй способ редактирования реализуется через двойной щелчок кнопкой мыши в пределах элемента рельефа, что позволяет вызвать окно с его настройками. После внесения изменений в данное окно нажмите ОК, чтобы перестроить редактируемый объект.
Проект, полученный в результате вышеописанных действий с ландшафтом, сохранен на компакт-диске в файле CH03\AreaRelief.acp.
Создание сечений
Чертежи ортогональных сечений здания – еще один немаловажный компонент, который нельзя отнести к объектам ArCon, но без которого не обходится ни один полноценный строительный проект. Система ArCon предлагает очень удобное средство для построения сечений на чертежах как прямо в плане, так и в отдельном окне.
Ранее в книге уже неоднократно упоминалось о сечениях. В гл. 1 было кратко рассказано об изменении размеров сечения размещенного на чертеже (см. рис. 1.15 и рис. 1.16), а также о возможности его показа или скрытия. В гл. 2 описаны возможности программы по настройке представления разрезов (разд. «Параметры разрезов»). В данном разделе пойдет речь о том, как создавать разрезы на плане.
Для построения разреза сначала необходимо указать прямую линию, вдоль которой плоскость, рассекающая дом, пересекает горизонтальную плоскость, проходящую через нулевую отметку высоты. Для построения этой линии служит команда Определение разреза
После этого, если вы размещаете разрез в пределах текущего чертежа, вам нужно будет отредактировать положение разреза на плане в пределах текущего листа чертежа. Все остальное система выполнит самостоятельно.
Примечание
Система ArCon позволяет выносить прямоугольник, содержащий изображения рассеченного здания, даже за пределы текущего листа чертежа. Поэтому, если на каком-либо этапе проектирования вам будет мешать изображение разреза, вовсе не обязательно его скрывать. Можно просто перетащить его с помощью мыши за пределы чертежа.
Напомню, что при построении разреза возможны четыре варианта его размещения, которые выбираются в окне Разрез (см. рис. 2.56).
• Невидимо.
• Как прямоугольник на плане.
• Все окно.
• В новом окне.
Это окно можно вызвать с помощью команды меню Опции -> Разрезы в режиме конструирования.
Фактически теперь вы знаете все необходимое, чтобы самостоятельно создать простейший разрез или сечение. Откройте окно Разрез и убедитесь, что в области Окно разреза переключатель установлен в положение Как прямоугольник на плане. Все остальные настройки оставьте по умолчанию.
