1. Вызовите команду Определение разреза
с вертикальной панели инструментов.
2. Укажите линию разреза, определив на плане две точки, через которые пройдет данная линия. Точки, как обычно, указываются щелчком кнопки мыши. Точки должны размещаться так, чтобы линия разреза была строго горизонтальной на плане, проходила приблизительно посередине здания (между его крайними северной и южной стенами), а указанные точки находились за пределами здания (рис. 4.67).

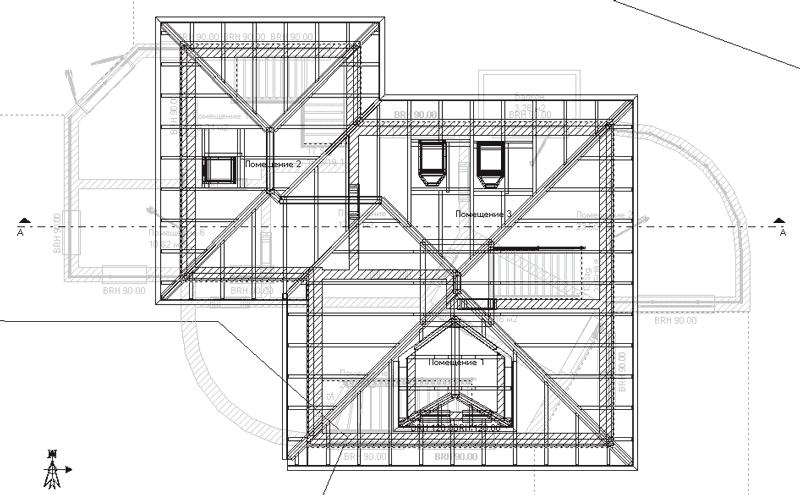

Рис. 4.67. Линия разреза на чертеже
3. После задания второй точки на экране появится окно настройки параметров текущего разреза (рис. 4.68). Большинство настроек в этом окне дублируют настройки в окне, вызываемом командой Опции -> Разрезы, установленными по умолчанию для всех сечений, создаваемых в программе. Однако, кроме этого, вы получаете дополнительную возможность настроить обозначение (название) разреза (поле Обозначение), а также отображение символов, обозначающих разрез, слева и справа от линии разреза.

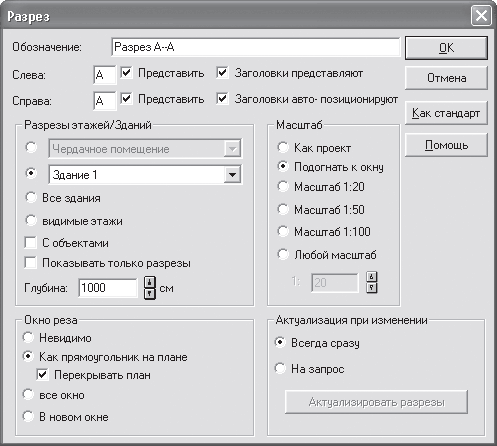

Рис. 4.68. Окно настройки параметров создаваемого разреза
4. В большинстве случаев ничего в окне (см. рис. 4.68) изменять не нужно, однако в данном случае вам потребуется установить переключатель в области Масштаб в положение Как проект, чтобы установить равными масштабы плана и сечения. После этого просто нажмите кнопку ОК, чтобы продолжить построение разреза.
Примечание
Окно настроек уже созданного разреза (см. рис. 4.68) можно вызвать с помощью двойного щелчка кнопкой мыши на изображении разреза.
Если вы в точности повторили вышеописанный порядок действий и правильно настроили параметры разреза, то на плане должен появиться прямоугольник с изображением рассеченного вдоль указанной линии коттеджа (рис. 4.69).

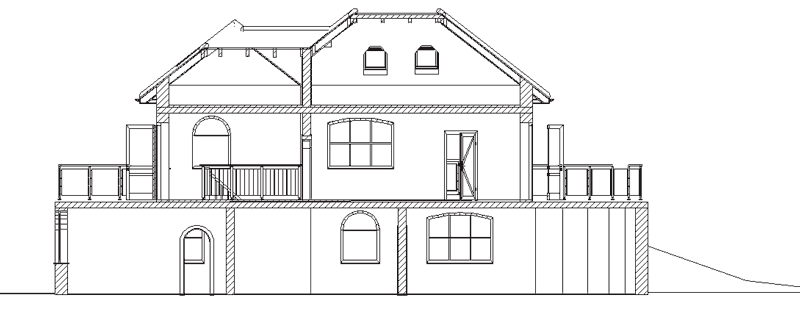

Рис. 4.69. Сечение здания
Как уже говорилось, с помощью перетаскивания вы можете переместить прямоугольник с сечением так, чтобы он не закрывал изображение дома на плане (рис. 4.70).
Рис. 4.70. Расположение сечения на листе чертежа
Проект с выполненным сечением находится в файле CH03\Section.acp на компакт-диске, прилагаемом к книге. При необходимости вы можете загрузить его и ознакомиться с данным примером.
Итог: расширенный порядок построения модели дома в ArCon
В завершение этой главы подведем итог всему, чему вы научились ранее. Эта глава заканчивает рассмотрение работы в режиме конструирования в программе ArCon, поэтому такое обобщение пройденного материала, на мой взгляд, весьма кстати. Ниже будут кратко изложены основные этапы построения модели здания, что позволит вам четче уяснить возможности и функционал конструкторской составляющей системы ArCon. Кроме этого, приведенный порядок разработки дома, несмотря на большие различия между разными по назначению строениями, можно с одинаковым успехом применять ко всем типам зданий.
Итак, чтобы построить модель/чертеж здания в программе ArCon, вам необходимо следовать нижеприведенному порядку действий.
1. Сначала создается новый проект с помощью команды Файл -> Новый или кнопки Новый проект на горизонтальной панели инструментов. Начать создание проекта вы можете также с использования мастера проектов (кнопка Запуск ассистента проектов).
2. С помощью команд для построения стен строятся внешние стены здания.
3. После этого созданный контур из внешних стен разбивается на отдельные комнаты, как правило, более тонкими стенами.
4. Затем настраиваются размеры и форма внешней двери, после чего она располагается на одной из внешних стен. Далее необходимо сформировать проходы (или двери) между отдельными комнатами.
5. На следующем этапе создаются окна на этаже с помощью команд для построения окон. При необходимости перед построением вы также можете настроить размеры и форму создаваемых окон.
6. Если вы строите многоэтажное здание, то с помощью команд для построения новых этажей в проект добавляется новый этаж. Предварительно необходимо настроить параметры принятия объектов этажа-источника в новом этаже. После добавления этажа повторяются пункты 3–5, за исключением построения входных дверей.
7. После формирования нового этажа на предыдущем этаже обустраиваются лестницы для обеспечения сообщения между этажами. При необходимости с помощью специальных команд можно добавить дополнительные лестничные площадки или проемы в перекрытиях. Не забывайте создавать перила возле проемов каждой из лестниц.
8. Пункты 6 и 7 повторяются столько раз, сколько этажей в проектируемом здании.
9. В здание добавляются балконы, если это предусмотрено проектом.
10. После этого создается новый этаж над самым верхним этажом здания. В этом этаже обустраивается крыша.
