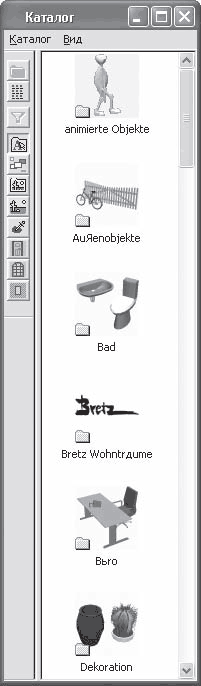

По умолчанию каталог объектов дизайна и текстур располагается в правой части окна программы. Однако он может быть пристыкован к любой из сторон клиентской области окна трехмерного представления. Чтобы изменить положение каталога, перетащите его с помощью мыши за заголовок и отпустите возле нужной стороны окна программы.

В структуру каталога входит собственное небольшое меню, а также панель инструментов. На панели инструментов содержатся следующие кнопки.

• Вышестоящий каталог

– нажатие этой кнопки поднимет вас на уровень выше в иерархии папок и объектов каталога.

• Детали

– если эта кнопка нажата, то структура каталога отображается в окне в виде списка с маленькими значками. Управлять отображением данных в каталоге можно также с помощью команды меню Вид -> Подробно.

• Далее идет кнопка применения фильтров в каталоге – Применить фильтры

Она запускает фильтры сортировки по всему каталогу, в результате чего в окне каталога текстур и объектов остаются только те объекты, которые отвечают заданным условиям фильтра (поиска). Фильтры также можно запустить, используя команду меню каталога Вид -> Фильтры применяют.

В обычном состоянии кнопка Применить фильтры неактивна. Это объясняется тем, что по умолчанию в системе не настроен никакой фильтр. Чтобы настроить фильтр сортировки, выполните команду меню каталога объектов и текстур Вид -> Фильтры определяют. В результате на экране появится окно Фильтр. В этом окне справа находится древовидный список групп настроек. В нем всего два элемента: Габариты и Свойства. При выборе пункта Габариты справа в окне Фильтр появляется одноименная вкладка (рис. 5.21) с набором элементов управления, позволяющим настраивать максимальные и минимальные допустимые габариты сортируемых объектов. Все объекты, хотя бы один габаритный размер которых меньше заданного диапазона или превышает его, будут исключены из списка отображения каталога.

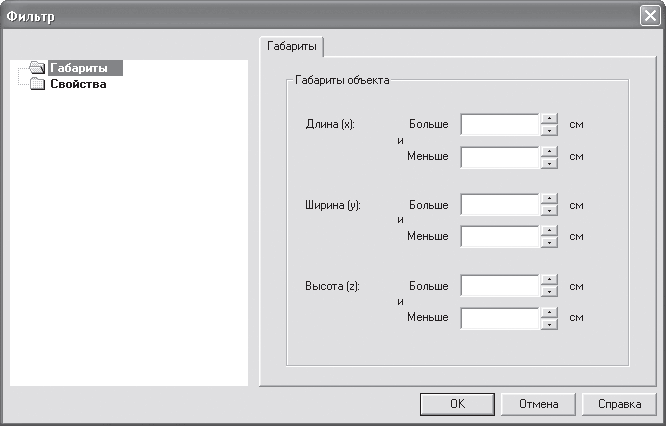

Рис. 5.21. Вкладка Габариты окна Фильтр

Элемент Свойства открывает доступ к другой вкладке (рис. 5.22), в которой осуществляется сортировка объектов по их наименованию. Маска поиска вводится в поле Обозначение, а правила ввода приведены ниже.

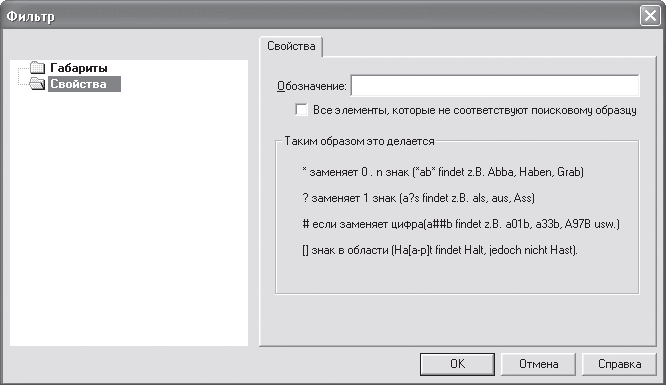

Рис. 5.22. Вкладка Свойства окна Фильтр

Если в поле Обозначение, а также в текстовых полях на вкладке Габариты не введено ничего, считается, что фильтр не задан и в каталоге текстур и объектов отображаются все объекты.

Следующие четыре кнопки являют собой переключатель, отвечающий за то, какие именно из составляющих каталога отображаются в его окне.

• Объекты

– объекты интерьера и экстерьера, собранные в базе данных программы. Эта кнопка всегда является нажатой по умолчанию.

• Группы

– при нажатии этой кнопки в окне каталога будут отображены все сформированные в трехмерной сцене группы объектов.

• Текстура

– кнопка открывает доступ к текстурам программы.

• Загруженная текстура

– загруженные пользователем графические файлы, которые могут быть использованы в качестве текстур.

• Материал

– материалы программы ArCon.

• Двери

– в этом разделе каталога содержатся модели различных типов дверей, которые вы можете добавлять в проект (размещать на стенах) в режиме дизайна. Перечень дверей (рис. 5.23) полностью дублирует команды вариантной кнопки для построения дверей, доступной в режиме конструирования.

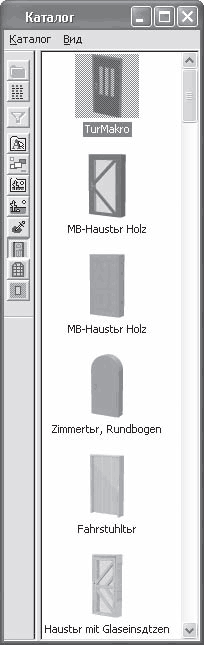

Рис. 5.23. Раздел Двери каталога текстур и объектов

• Окна

– раздел, открывающийся с помощью данной кнопки, вмещает все типы окон, доступные в режиме конструирования.

• Мансардное окно

– помимо дверей и окон, в режиме дизайна вы также можете добавлять к своему проекту мансардные окна.

Функционал всех перечисленных кнопок-переключателей дублируется пунктами меню Каталог.

Наиболее интересен для нас раздел каталога Объекты, объединяющий различные объекты внутренней и наружной обстановки дома. Структура этого раздела следующая: он состоит из четырех больших подкаталогов, в каждом из которых находятся группы различных объектов. Среди этих объектов вы можете найти много интересных предметов интерьера, экстерьера, а также всевозможные элементы, которые нельзя отнести ни к одной из групп: ванные принадлежности, шкафы, столы, диваны, офисную мебель и аппаратуру, элементы детских игровых и спортивных площадок, радиаторы отопления и камины, деревья и комнатные растения, а также многое другое.
