• F key – клавиша F переключает режим облета на режим обхода и наоборот;

• Don't show me this again – больше не выводить это окно.

При этом открывается палитра локатора положения POSITION LOCATOR (рис. 20.4), на которой отображается вид сверху на положение трехмерной модели при навигации обхода или облета, заданное пользователем на чертеже.

Рис. 20.4. Палитра локатора положения

• Zoom In – увеличение изображения на палитре локатора положения.

• Zoom Out – уменьшение изображения на палитре локатора положения.

• Zoom Extents – зумирование изображения в границах палитры локатора положения.

• На образце отображается текущее положение пользователя в модели. Здесь можно перетащить указатель положения, чтобы изменить свое местоположение. Также можно перетащить указатель цели, чтобы изменить направление вида.

• Position indicator color – определение цвета указателя текущего положения пользователя.

• Position indicator size – определение размера указателя текущего положения пользователя.

• Position indicator blink – включение и отключение эффекта мерцания указателя положения.

• Target indicator – вывод на экран указателя, который показывает цель вида.

• Target indicator color – определение цвета указателя цели.

• Preview transparency – определение прозрачности в окне просмотра. Принимает значения от 0 до 95.

• Preview visual style – определение визуального стиля образца для просмотра.

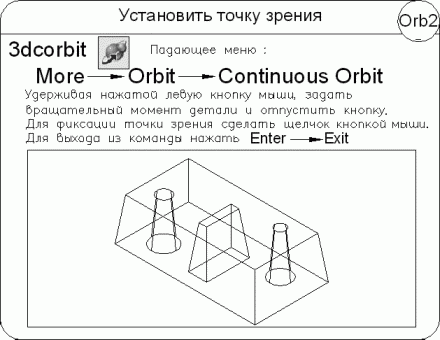

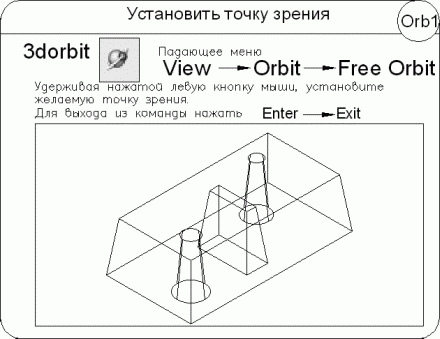

Команда 3DFLY интерактивно меняет вид трехмерного чертежа, при этом кажется, что наблюдатель пролетает сквозь модель. Команда вызывается из падающего меню View -> Walk and Fly -> Fly или щелчком на пиктограмме Fly на плавающей панели инструментов Walk and Fly или 3D Navigation.

Облет всей модели, в отличие от обхода, не ограничивается перемещением в плоскости XY, поэтому создается ощущение полета над площадью модели.

Работа с командой 3DFLY аналогична работе с командой 3DWALK.

Чтобы управлять установками параметров обхода и облета, следует использовать диалоговое окно Walk and Fly (рис. 20.5), которое загружается из падающего меню View -> Walk and Fly -> Walk and Fly Settings… или щелчком на пиктограмме Walk and Fly Settings… на плавающей панели инструментов Walk and Fly или 3D Navigation.

Рис. 20.5. Диалоговое окно параметров обхода и облета

Здесь настраиваются следующие параметры.

• В области Settings определяются параметры, относящиеся к окну команд и Палитре локатора положения:

· Display instruction balloon: – установка режимов показа окна команд;

· Display Position Locator window – указывает, будет ли открываться Палитра локатора положения при включении пользователем режима обхода.

• В области Current drawing settings осуществляется определение параметров обхода и облета для текущего чертежа:

· Walk/fly step size: – определение величины каждого шага в единицах чертежа;

· Steps per second: – определение количества шагов в секунду.

Команда CAMERA устанавливает камеру и положение цели для создания и сохранения трехмерного вида объектов в перспективе и вызывается из падающего меню View -> Create Camera или щелчком на пиктограмме Create Camera на плавающей панели инструментов View.

Запросы команды CAMERA:

Ключи команды CAMERA:

• ? – выводит на экран список определенных в настоящее время камер;
