· Linetype – назначение типа линий.

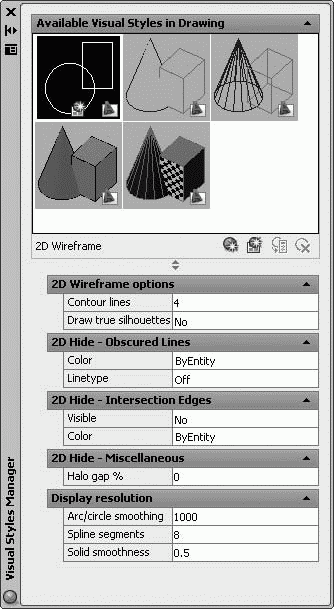

• 2D Hide – Intersection Edges – параметры ребер пересечений:

· Visible – установка видимости;

· Color – назначение цвета.

• 2D Hide – Miscellaneous – другие параметры:

· Halo gap % – установка коэффициента недовода.

• Display resolution – параметры экранного разрешения:

· Arc / circle smoothing – регулировка сглаживания дуг и окружностей;

· Spline segments – определение количества сегментов сплайна;

· Solid smoothness – настройка плавности тел.

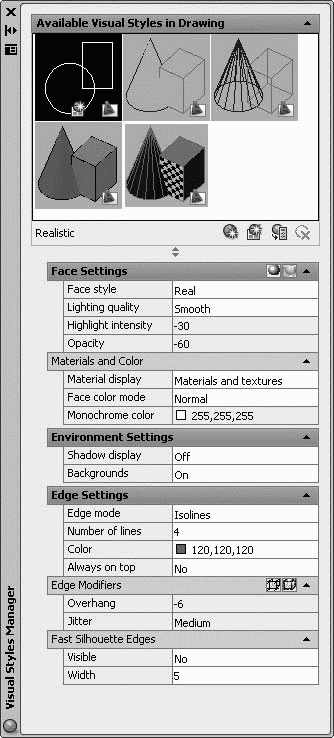

Для других стилей отображения в Диспетчере визуальных стилей устанавливаются следующие параметры.

• Face Settings – определение параметров внешнего вида граней на видовом экране:

кнопка Highlight intensity – изменение значения интенсивности подсветки с положительного на отрицательное и наоборот;

кнопка Opacity – изменение значения прозрачности с положительного на отрицательное и наоборот;

· Face style – установка стиля раскрашивания на гранях;

· Lighting quality – установка качества освещения в зависимости от необходимости отображения граней на модели;

· Highlight intensity – регулировка интенсивности подсветки на гранях без материалов;

· Opacity – управление непрозрачностью и прозрачностью граней на видовом экране.

• Materials and Color – установка отображения материалов и цвета на гранях:

· Material display – управление отображением материалов и текстуры;

· Face color mode – управление отображением цветов на гранях;

· Monochrome color / Tint Color – установка монохромного цвета или оттенка цвета. Данная настройка недоступна, если для цвета грани выбран режим Normal или Desaturate.

• Environment Settings – регулировка параметров среды:

· Shadow Display – назначение отображения теней;

· Backgrounds – назначение отображения фона на видовом экране.

• Edge Settings – регулировка параметров отображения ребер:

· Edge mode – установка режима отображения ребер;

· Number of lines – установка количества строк;

· Color – назначение цвета для ребер;

· Always on top – поверх остальных окон.

• Edge Modifiers – назначение параметров ребер-модификаторов:

кнопка Overhanging edges – включение и отключение эффекта выступания отрезков за их пересечения для создания эффекта рисования от руки;

кнопка Jitter edges – включение и отключение эффекта мерцания для придания линиям вида эскизов;

· Overhang – настройка эффекта выступания отрезков за их пересечения для создания эффекта рисования от руки;

· Jitter – настройка эффекта мерцания для придания линиям вида эскизов;

· Crease angle – определение угла сгиба, при котором кромки внутри грани становятся невидимыми, для получения эффекта сглаживания;

· Halo gap % – назначение коэффициента недовода, который указывает размер зазора, отображаемого в области покрытия одного объекта другим. Данная опция доступна, если выбраны визуальные стили Conceptual или 3D Hidden.

Если значение коэффициента недовода больше 0, ребра силуэта не отображаются.

• Fast Silhouette Edges – определяются параметры, применимые к ребрам силуэтов.

• Obscured Lines – параметры, применяемые к скрытым ребрам.

• Intersection Edges – параметры, применяемые к ребрам пересечений.

Мягкое освещение сглаживает кромки между гранями многоуольника, что придает объектам реалистичный вид с гладкими переходами. В монохромном режиме все грани отображаются одним и тем же цветом с одинаковым оттенком. В режиме цветовых оттенков используется один и тот же цвет для раскрашивания всех граней с изменением значений оттенка и интенсивности цвета.

В качестве фона на видовом экране можно применять цвет, градиентную заливку или изображение в любом из стилей трехмерного отображения. Чтобы использовать фон, необходимо вначале создать именованный вид с фоном и установить его в качестве текущего.

Команда HIDE обеспечивает создание рисунка без скрытых линий. Сложные трехмерные модели часто оказываются перегруженными, что затрудняет их чтение и просмотр результатов выполнения какой-либо команды на объекте. Можно устранить эту проблему, подавив скрытые (невидимые с данной точки зрения) линии. Команда HIDE вызывается из падающего меню View -> Hide или щелчком на пиктограмме Hide на плавающей панели инструментов Render.
